Mediumanschlußseite
tauschen
Die Anschlußseite des Registers
und der Kondensatleitung befindet
sich werksseitig auf der linken Ge-
räteseite. Ein Tausch auf die rechte
Anschlußseiten ist möglich.
1. Demontieren Sie die Kon-
densatwanne, indem die vier
Blechschrauben der Wannen-
halterung entfernt werden.
2. Entfernen Sie die Schrauben der
Registerhalterung am seitlichen
Gehäuserahmen (Bild 4).
3. Ziehen Sie das Register aus der
Halterung des Gerätes.
Beachten Sie die Schnittgefahr
an den Lamellen. Verbiegen Sie
keine Lamellen und beschädi-
gen Sie nicht die Isolierung.
4. Schneiden Sie die Isolierung des
seitlichen Standbleches für die
Messinganschlüsse der neuen
Anschlußseite ein.
5. Führen Sie die Anschlüsse durch
die neu erstellten Löcher bis
zum Anschlag ein (Bild 5).
6. Legen Sie eine reißfeste Kunst-
stoffolie auf die Rohrbogenseite
zwischen Standblechisolierung
und Registerhalterung. Die
Folie schützt die Isolierung des
Standbleches vor Beschädi-
gungen.
7. Lassen Sie das Register in die
Aufnahme gleiten.
8. Entfernen Sie nach der Mon-
tage des Registers die Folie
und schrauben Sie das Gerät
in umgekehrter Reihenfolge
wieder zusammen. Die Konden-
satwanne ist ebenfalls gedreht
einzubauen!

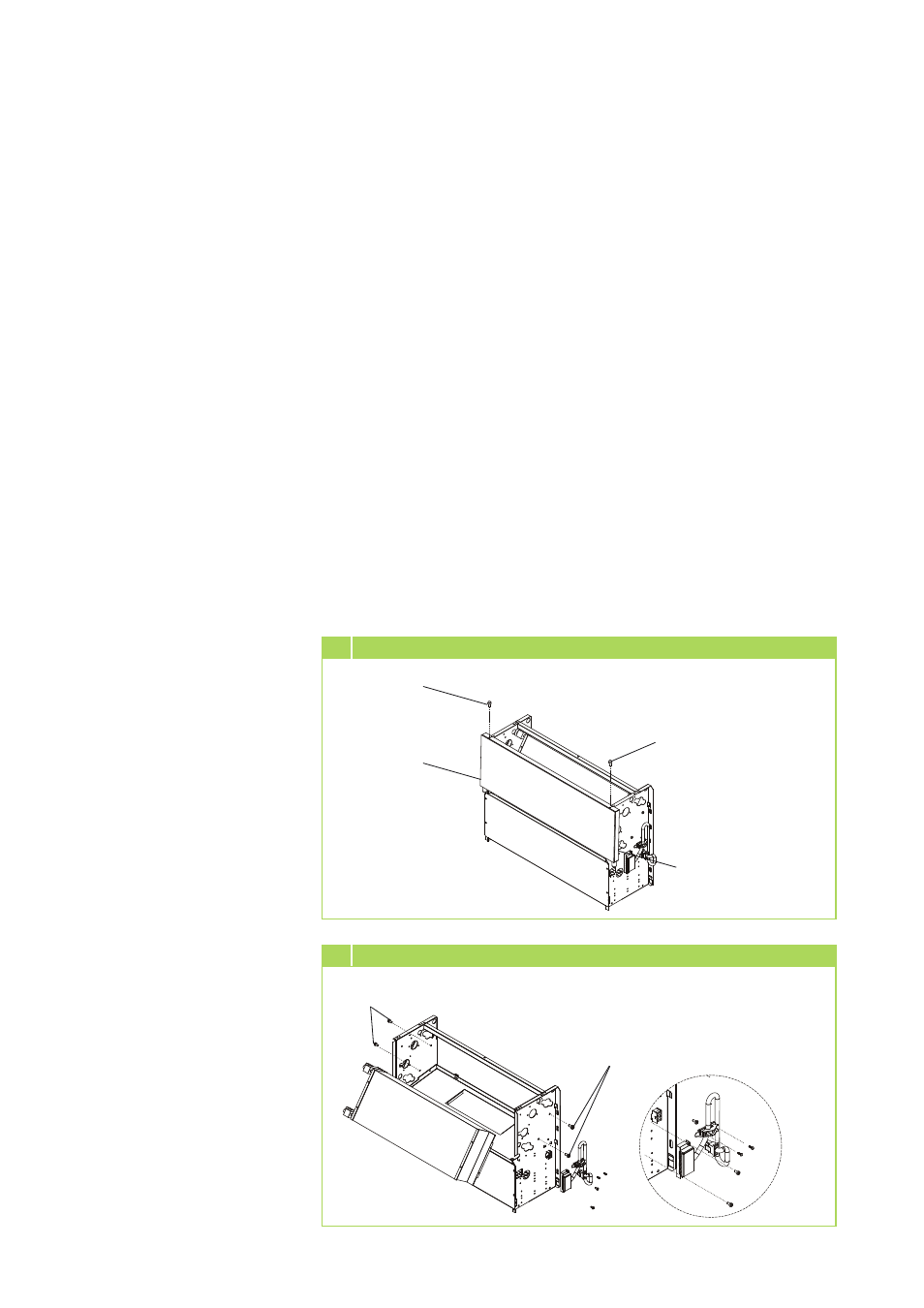

5 Entfernen des Registers
4 Entfernen der Kondensatwanne
Schrauben der
Registerhalterung
Schrauben der
Registerhalterung
Schraube der Kondensatwanne
Schraube der
Kondensatwanne
Schraube der
Kondensatwanne
Schraube der Kondensatwanne
Montage der Standfüße
(Zubehör) nur bei KWK
Sollen bei den Geräten zur Wand-
montage (KWK) als Zubehör
erhältliche Standfüße verwendet
werden, sind diese vor Gerätemon-
tage zu instalieren.
Wandmontage
Das Gerät wird über die Befesti-
gungslöcher des Gehäuses, unter
Beachtung der im oberen Bereich
(Wandmontage) oder im vorderen
Bereich (Deckenmontage) befind-
lichen Luftaustrittsseite, befestigt.
■ Markieren Sie gemäß den
Abmessungen der Halterung
die Befestigungspunkte an
statisch zulässigen Bauwerks-
teilen und befestigen das Gerät.
■ Überprüfen Sie nochmals die
waagerechte Ausrichtung des
Gerätes.
■ Schließen Sie, wie im weiteren
beschrieben, die Medium-,
Elektro- und Kondensatleitung
an das Gerät an.
REMKO KWK (DM)
12
