REMKO KWK 10 - Handbuch (Seite 16)

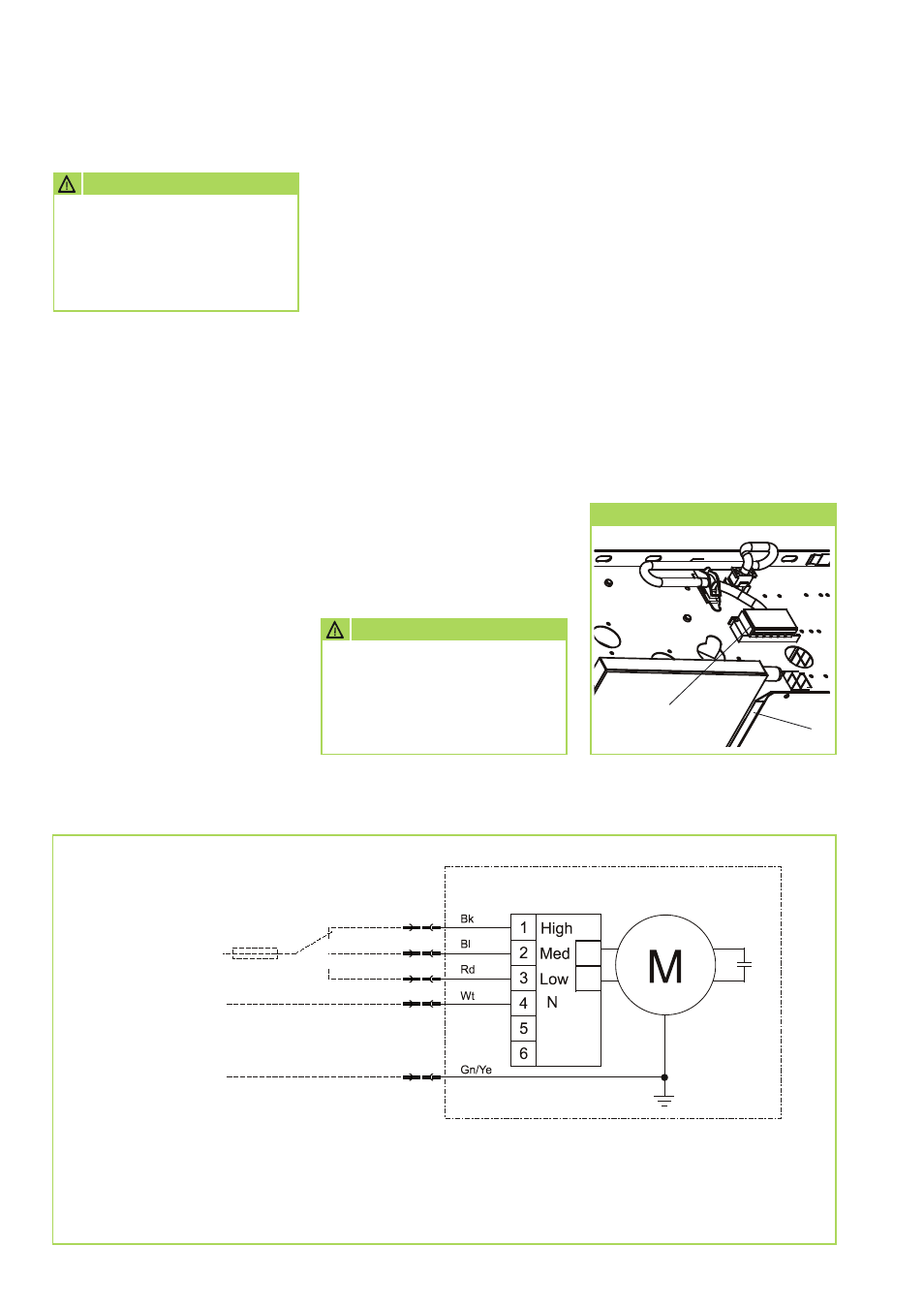

Elektrisches Schaltschema
Legende
Wt = weiß
Gn = grün
Ye = gelb
Pk = Rosa
KWK 10(DM) bis 80(DM)
Neutralleiter
Außenleiter
Schutzleiter
230V
1~
50Hz
Stufe 2
Stufe 1
Stufe 3
Gn/Ye = Grün/Gelb
Bl
= Blau
Bn = Braun
Bk = Schwarz
Gr = Grau
Vi = Violett
Or = Orange
Rd = Rot
Führen Sie den Anschluß folgen-
dermaßen durch:
1. Öffnen Sie die Abdeckung des
Gerätes.
2. Führen Sie die Leitungen in das
Gerät ein.
3. Verbinden Sie das Gerät mit
einer Regelung und der Span-
nungsversorgung.
Siehe Elektrisches Schaltschema.
4. Montieren Sie alle demon-
tierten Teile.
Sämtliche elektrische Steck-
und Klemmverbindungen sind
auf ihren festen Sitz und dau-
erhaften Kontakt zu kontrollie-
ren und ggf. nachzuziehen.
ACHTUNG
Anschlußklemmen
Elektrischer Anschluß
Elektrischer Anschluß
Sämtliche elektrische Installa-
tionen sind von Fachunterneh-
men auszuführen. Die Mon-
tage der Elektroanschlüsse hat
spannungsfrei zu erfolgen.
ACHTUNG
■ Wir empfehlen, bauseitig einen
Haupt- / Reparaturschalter in
der Nähe des Innengerätes zu
installieren.
■ Die Spannungsversorgung
erfolgt am Innengerät, eine
Steuerleitung zum Kaltwasser-
Erzeuger ist nicht erforderlich.
■ Wird bei dem Gerät eine als
Zubehör erhältliche Kondensat-
pumpe eingesetzt, schaltet ggf.
der Abschaltkontakt der Pumpe
die Spannungsversorgung oder
das Ventil aus.
■ Die Klemmleiste der Anschlüsse
und die Steckverbindung befin-
den sich hinter der Gehäusever-
kleidung auf der rechten Seite
des Gerätes.
Zubehör
Raumtemperatur-Regelung
■ Die Raumtemperatur-Regelung
bedient das Gerät. Zur Auswahl
stehen Regelung zur Aufputz-
montage oder zur Montage im
Gerät. Beachten Sie die separate
Montageanaleitung.
Ggf. Schaltrelais für 4 Geräte
■ Sollen mehrere Geräte in einer
Gruppe zusammengeschaltet
werden ist bei der Verwendung
einer Raumtemperatur-Regelung
ein Schatrelais erforderlich.
Beachten Sie die separate Mon-
tageanleitung.
REMKO KWK (DM)
16
