Die Geräte werden in einer
stabilen Transportverpackung
geliefert. Überprüfen Sie bitte die
Geräte sofort bei der Anlieferung
und vermerken Sie eventuelle
Schäden oder fehlende Teile auf
dem Lieferschein und informieren
Sie den Spediteur und Ihren
Vertragspartner.
Für spätere Reklamationen kann
keine Gewährleistung übernom-
men werden.
Transport und
Verpackung Gerätebeschreibung
Das Gerät (Kaltwasser-Abnehmer)
nimmt im Kühlbetrieb die Wärme
aus dem zu kühlenden Innenraum
im Lamellenregister auf und gibt
sie an das kalte Betriebsmedium
Wasser oder einem Gemisch aus
Wasser und Glykol innerhalb eines
geschlossenen Mediumkreises ab.
Infolge des Wärmemaustausches
erwärmt sich das Medium, die aus-
tretenden Luft kühlt den Raum ab.
Im Heizbetrieb kann ein warmes
Betriebsmedium den zu behei-
zenden Raum erwärmen. Das
Medium kühlt sich infolge des
Wärmemaustausches ab.
Zur Regelung der Kühl- oder Heiz-
leistung wird eine Ventilbaugruppe
verwendet, die das Betriebsmedi-
um in das Register (Leistung wird
abgegeben) oder am Register
vorbei (Leistung wird nicht abge-
geben) leitet. Das Gerät ist im Innenbereich für
den unteren Wandbereich (vertika-
le Montage) und für die Decken-
montage (horizontale Montage)
konzipiert. Die Bedienung erfolgt
über eine Raumtemperatur-
Regelung oder über eine GLT
(Gebäudeleittechnik) als Einzel-
oder Gruppenansteuerung.
Das Gerät besteht aus einem
Lamellenregister, Umluftventila-
tor und zwei Kondensatwannen
zur horizontalen und vertikalen
Montage.
Als Zubehör sind Raumtempe-
ratur-Regelungen zum Einbau in
das Gerät oder auf der Wand,
Heizregister zum Anschluß an ein
4-Leiter-System, Ventilbaugruppe
Kühlen, Ansaugkästen und Kon-
densatpumpen erhältlich.
M
M

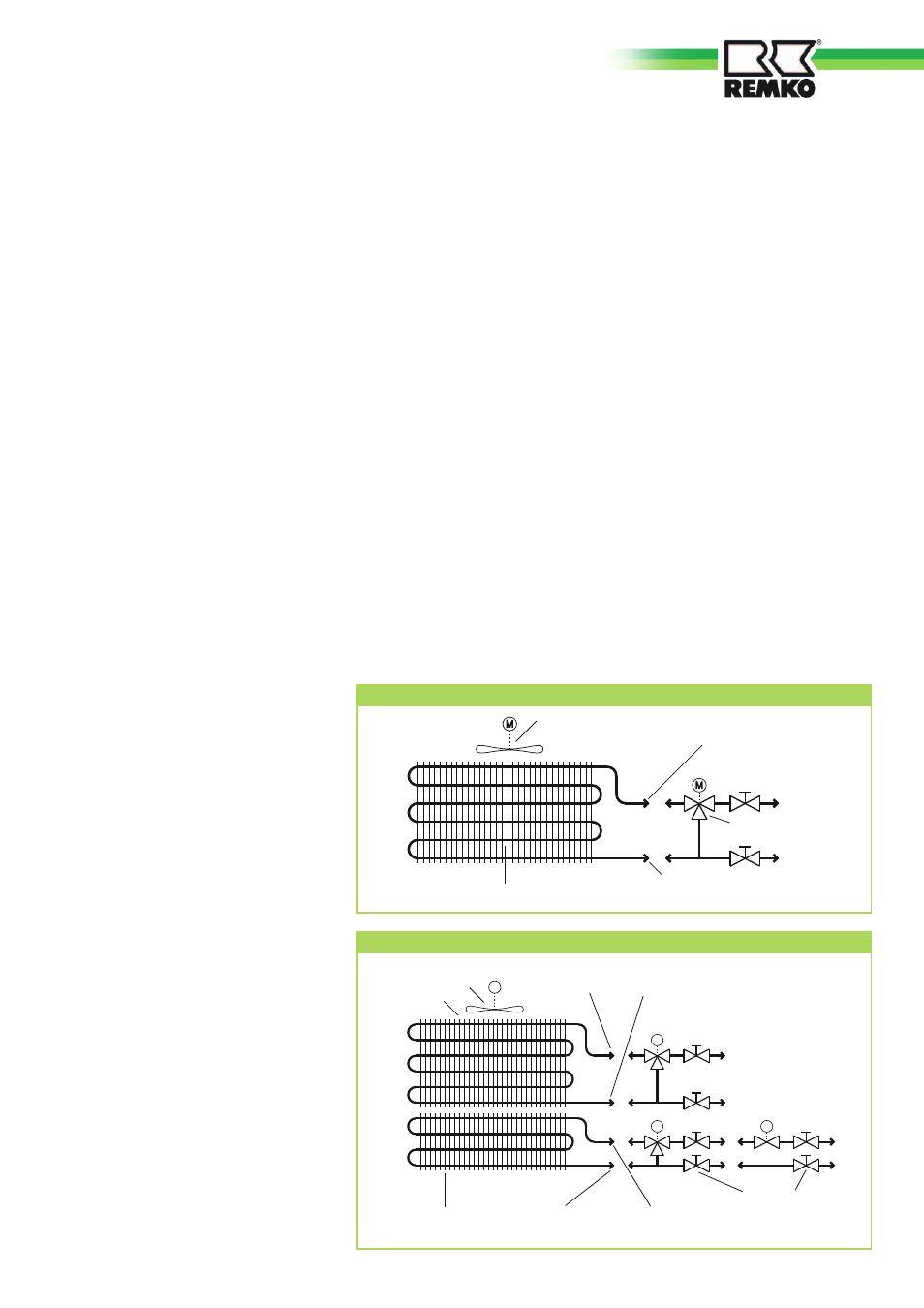

Schema Mediumkreis 2-Leiter-System
Anschluß
Mediumeintritt
Ventilbaugruppe
(Zubehör)
Anschluß
Mediumaustritt
Umluftventilator
Kühlregister
Schema Mediumkreis 4-Leiter-System (mit Heizregister)
M
M
M M
Anschluß Kühlregister
Umluftventilator
Heizregister
(Zubehör)
Mediumeintritt Mediumaustritt
Anschluß Heizregister
Mediumeintritt Mediumaustritt
Kühlregister
3- oder 2-Wege
Ventilbaugruppe
Heizen (bauseitig)
Ventilbaugruppe
Kühlen (Zubehör)
