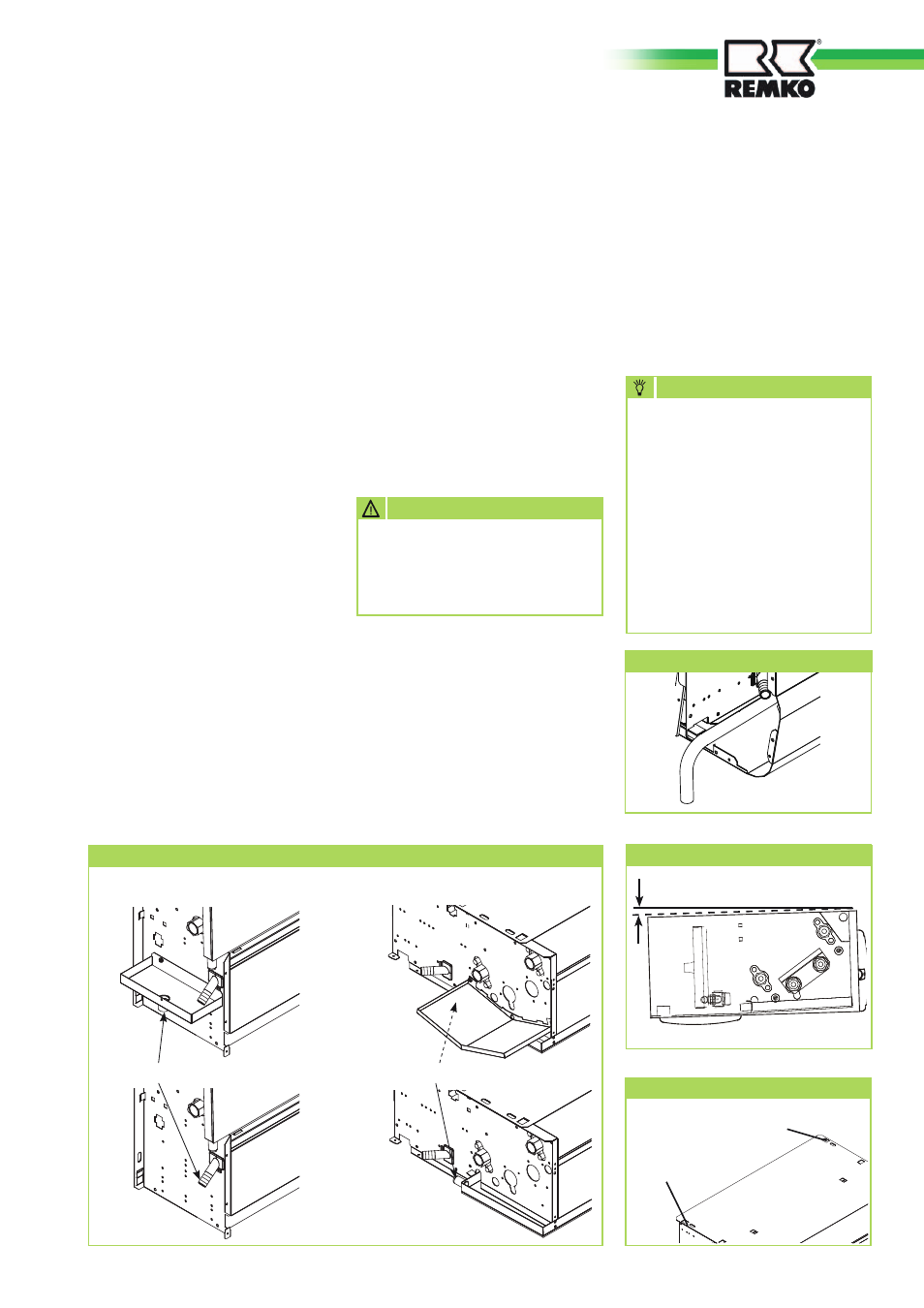

Kondensatanschluß
Auf Grund der Taupunktunter-
schreitung am Register kommt es
während des Kühlbetriebes
zur Kondensatbildung.
Unterhalb des Registers befindet
sich eine Auffangwanne, die mit
einem Ablauf verbunden werden
muß.
■
Die bauseitige Kondensatlei-
tung ist mit einem Gefälle von
min. 2 % zu verlegen. Gegebe-
nenfalls sehen Sie eine dampf-
diffusionsdichte Isolation vor.
■
Führen Sie die Kondensatlei-
tung des Gerätes frei in die Ab-
laufleitung. Falls das Kondensat
in eine Abwasserleitung geführt
wird, sehen Sie einen Siphon
als Geruchsverschluß vor.
■
Bei einem Gerätebetrieb unter
0 °C Außentemperatur ist auf
eine frostsichere Verlegung der
Kondensatleitung zu achten.
Ggf. ist eine Rohrbegleitheizung
vorzusehen.
■
Nach erfolgter Verlegung
muß der freie Ablauf des Kon-
densats überprüft und
eine permanente Dichtheit
sichergestellt werden.
Vertikale Montage
Die Kondensatleitung kann am
Trichterstutzen angeschlossen
werden. Die Position des Stutzens
kann zwischen rechts und links
gewählt werden. Der nicht ver-
wendete Kondenatanschluß der
Kondensatwanne ist dauerhaft zu
verschließen.
Sollte eine Ventilbaugruppe
eingesetzt werden, ist der An-
schluß an der zusätzlichen Kon-
densatwanne vorzunehmen.
Horizontale Montage
Die Kondensatleitung kann direkt
an dem Anschluß der Kondensat-
wanne angeschlossen werden, bei
der Verwendung einer Ventilbau-
gruppe wird das Kondensat in die
Wanne des Gerätes geleitet und
von dort abgeführt.
Der nicht benutzte Anschluß
der Kondensatwanne muß un-
bedingt dauerhaft verschlossen
werden (Kappe oder dgl.).
ACHTUNG
Kondensatanschluß
Kondesatanschluß
Kondesatanschluß
Vertikale Montage
Horzontale Montage
Kondensatanschluß
Gefälle
Nivellierung
Bei der waagerechten Monta-
ge der Geräte sollte zur besse-
ren Ableitung des Kondensates
ein 2%iges Gefälle in Richtung
des Lufteintrittes genutzt
werden, um das Kondensat
auch bei hohem Kondensat-
anfall besser ableiten zu
können und unkontrollierte
Kondensataustritte zu
vermeiden.
HINWEIS
Nivellierung
Nivellierung
Gefälle bis 2%
