16
Allgemeine Hinweise zum Kondensatanschluß
◊
Der Kondensatablauf wird in der Regel zusammen
mit der Kaltwasserleitungen verlegt.
◊
Falls durch bauliche Gegebenheiten eine abwei-
chende Führung des Kondensatschlauches erforder-
lich wird, kann dieser auch durch eine andere Ablei-
tungsvariante geführt werden.
◊
Falls das Kondensat in eine Abwasserleitung geführt
wird, sehen Sie eine siphonartige Schlauchführung
als Geruchsverschluß vor.
◊
Erfolgt der Gerätebetrieb bei Außentemperaturen unter
0 °C ist auf eine frostsichere Verlegung des Schlauches
zu achten.
Einsatz einer externen Kondensatpumpe
Die als Zubehör erhältliche Kondensatpumpe (EDV-Nr.
1613167) fördert das im Innengerät anfallende Kondensat
zu höher liegenden Abläufen.
Allgemeine Hinweise:
◊
Die Pumpe kann innerhalb des Gerätes installiert
werden.
◊
Achten Sie auf jeden Fall darauf, daß das Gehäuse
vor einem direkten Kontakt mit dem Kondensat ge-
schützt ist.
◊
Überprüfen Sie die Betriebsspannung der Kondensat-
pumpe auf Übereinstimmung mit der Netzspannung.
◊
Schließen Sie die Pumpe fest an die Steuerleitung
an und verwenden Sie den Alarmkontakt zur Ab-
schaltung des Außenteils.
◊
Öffnen Sie nicht das Gehäuse der Pumpe.
◊
Der im Lieferumfang enthaltene Kondensat-Ablauf-
schlauch kann mit handelsüblichen Schläuchen von
24 mm Innendurchmesser verlängert werden.
◊
In jedem Fall sind geeignete Schlauchschellen zu
verwenden.
Reservoir mit Sensor
Das Reservoir dient zur Aufnahme des Kondensates.
Ein Sensor schaltet die Pumpe bei Erreichen eines be-
stimmten Wasserstandes ein.
Der elektronische Sensor, erlaubt eine Achsdrehung
des Reservoirs um bis zu 30°.
Mögliche Montagelagen:
Pumpe
Die Befestigung der Pumpe erfolgt auf der, von hinten
gesehenen, rechten Geräterückseite. Zur Befestigung
dienen die mitgelieferten selbstklebenden Klettbänder.
Reservoir
Pumpe

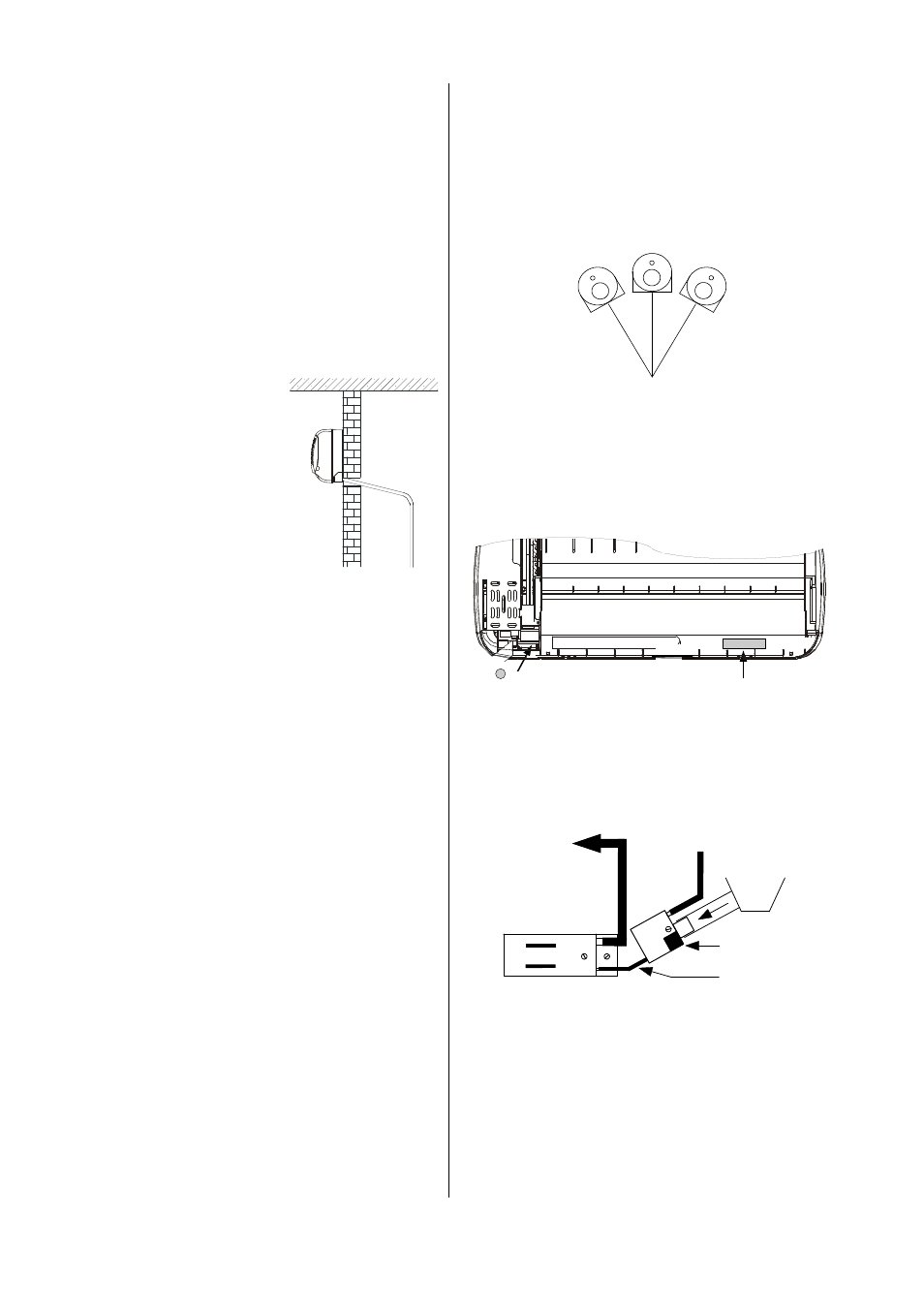

Installation der Kondensatpumpe
Die Kondensatpumpe besteht aus 2 Komponenten:
◊
Dem Reservoir mit Sensor.
◊
Der Pumpe.
◊
Achten Sie auf ein ausrei-
chendes Gefälle zum Ab-
fluß.
Mindestens 2 %
◊
Überprüfen Sie nach erfolg-
ter Verlegung den freien
Kondensatabfluß.
Drehung der Achse um bis zu 30°
Wasserseitige Verbindungen der Kondensatpumpe
Das Reservoir wird mit dem Anschluß der Kondensat-
tropfwanne des Innengerätes mittels des kurzen
Schlauches (20 mm Ø) verbunden.
Kondensatab-
laufschlauch
Entlüftungsschlauch
(kurz)
Pumpe
Reservoir
Ansaugschlauch
(lang)
Tropfwanne
Kondensatab-
laufschlauch
Entlüftungsschlauch
(kurz)
Pumpe
Tropfwanne
Reservoir
Ansaugschlauch
(lang)
Der im Lieferumfang enthaltene Entlüftungsschlauch ist
für die korrekte Funktion des Reservoirs zwingend er-
forderlich.
Das Ende des Entlüftungsschlauches muß mindestens
mit der Kondensatwanne auf einer Höhe sein, um ein
Überlaufen zu verhindern. Die beigefügte Metalldraht-
klammer dient zur vorgeschriebenen, senkrechten
Schlauchbefestigung.
Vermeiden Sie ein Durchhängen des Schlauches, um
einen Lufteinschluß zu verhindern.
