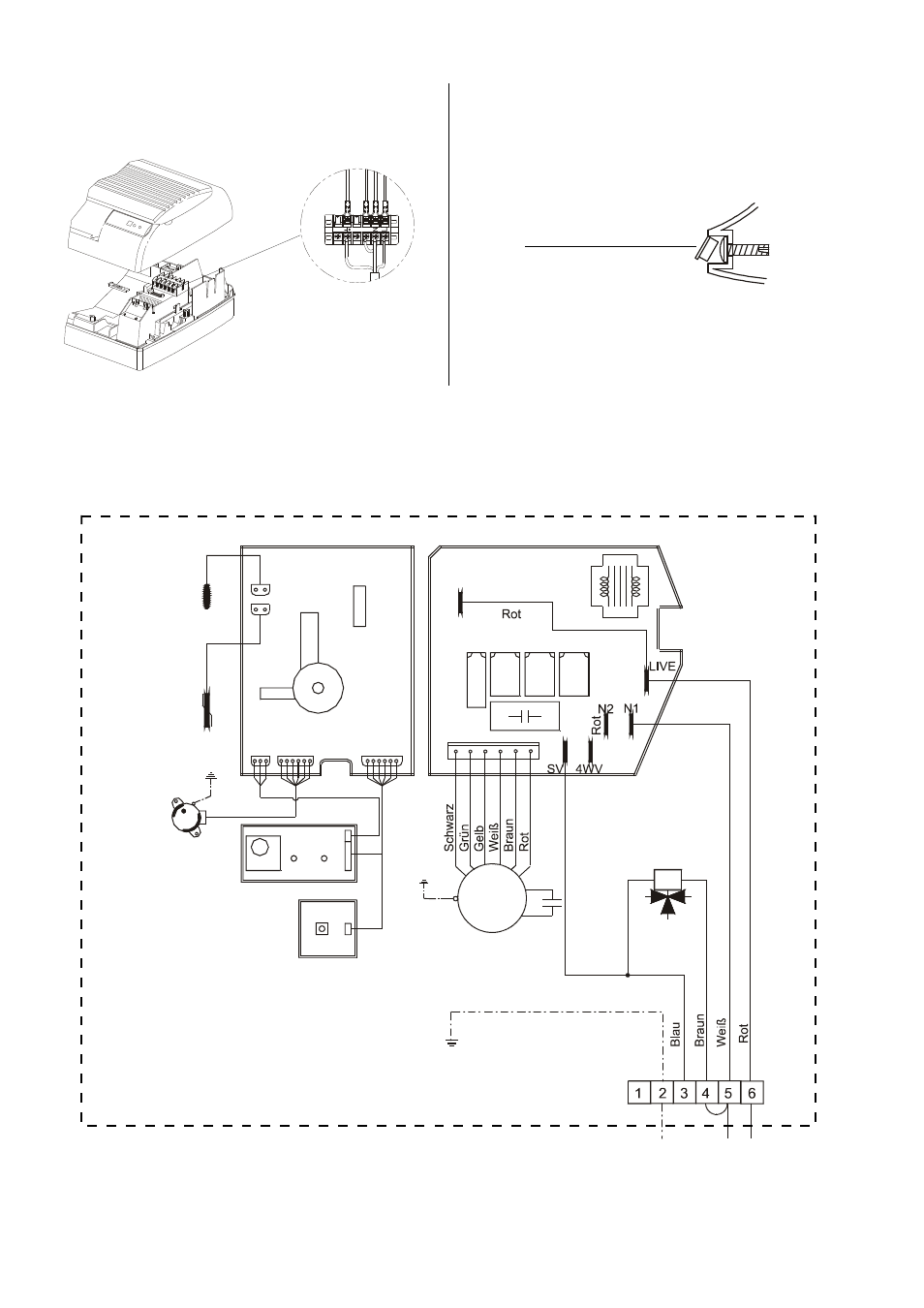

Elektrisches Anschlußschema
Verschlußstopfen
5. Schließen Sie die Netzeinspeisung nach dem elektri-
schen Anschlußschema an.
Netzeinspeisung
230 V, 50 Hz
6. Bauen das Gerät in umgekehrter Reihenfolge wieder
zusammen.
7. Verschließen Sie die Schraubenabdeckungen durch
die Verschlußstopfen.
Temperatursensor
Umluft
Temperatursensor
Register
Swing
Motor
IR
Steuerplatine
ON / OFF Taste
(manueller Betrieb)
Ventilator-
Motor
Ventilbau-
gruppe
Einspeisung
230 V / 50 Hz
PE N L
