19

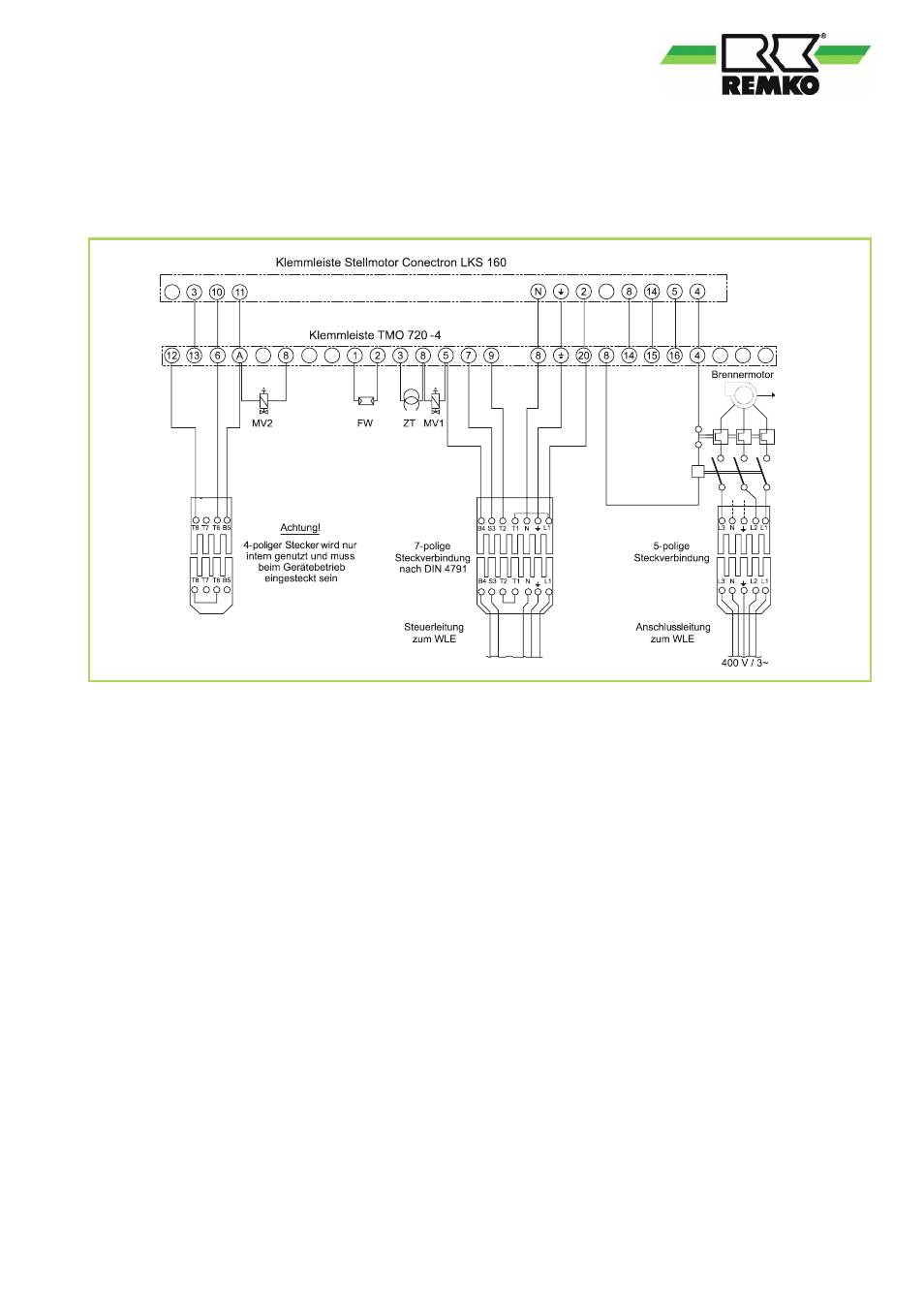

Steuerrelais tMO 720–4 nur Baugröße SL 88/2
Legende:
C1
= Entstörkondensator
FT
= Freigabethermostat (Düsenstockvorwärmung)
FW
= Fotowiderstand
M
= Brennermotor
MV1
= Magnetventil 1. Stufe
MV2
= Magnetventil 2. Stufe
ÖV
= Düsenstockvorwärmung
SA
= externe Störanzeige
WS
= 7-pol. Steckverbindung zum WLE
Z
= Zündtrafo
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
