Entfernung vom
Erweiterungsmodul
Anzahl von parallel angeschlossenen Leitungen
bis 200 m 1
200-400 m 2
400-600 m 3
600-1000 m 4
Tabelle 4.
Die adressierbaren Module und Melder sollen vom Ausgang POW des Erweiterungsmoduls
gespeist werden. Wenn die Summe der Stromversorgung von adressierbaren Modulen und
Meldern die maximale Leistung des an das Erweiterungsmodul angeschlossenen Netzteils
überschreitet, dann können die Melder von einer anderen Quelle gespeist werden (aber nicht
die adressierbaren Module).
Die Masse von adressierbaren Modulen und die Masse von Meldern sind mit separaten
Leitungen zu führen.

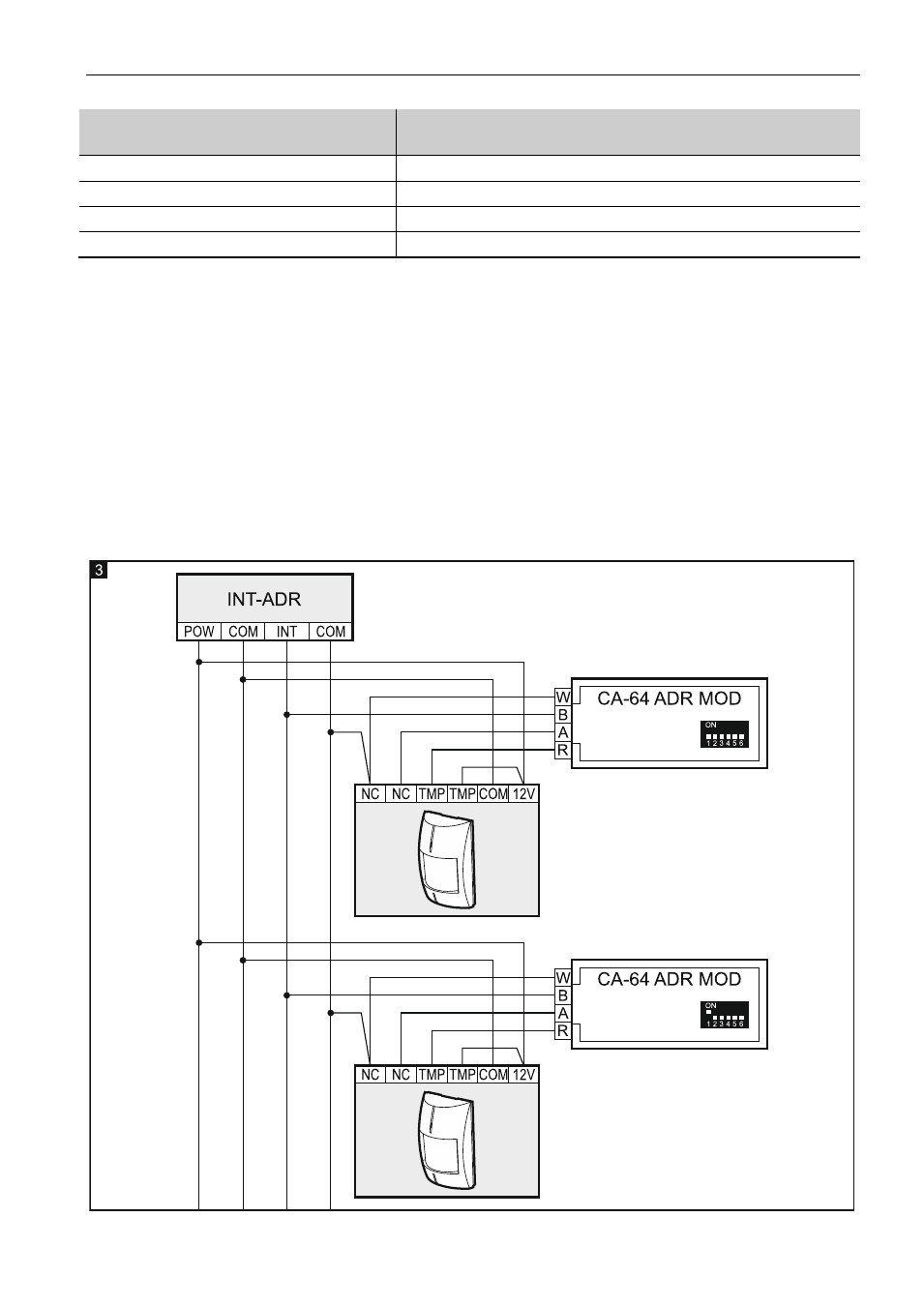

An eine der Klemmen des Alarmausgangs im Melder schließen Sie dieselbe Masse an,
welche auch an das adressierbare Modul angeschlossen ist. An die zweite Klemme
des Alarmausgangs im Melder schließen Sie die blaue Leitung des adressierbaren Moduls
an.
