6 INT-ADR SATEL
Der Sabotagekontakt des Melders kann an eine separate Sabotageschleife angeschlossen
werden (programmieren Sie die adressierbare Meldelinie als NO oder NC). Sie können auch
den Kontakt parallel im Stromversorgungskreis des adressierbaren Moduls anschließen
(programmieren Sie die adressierbare Meldelinie als 2EOL/NO oder 2EOL/NC).
Wenn der Zustand von Sabotagekontakten der Melder vom Erweiterungsmodul aus
kontrolliert werden soll, schließen Sie die adressierbaren Module und Melder ans
Erweiterungsmodul wie in der Abb. 3 an. Die Leitungen des adressierbaren Moduls wurden
in der Abbildung wie folgt gekennzeichnet:
W – weiße Leitung (Masse),
B – schwarze Leitung (Datenausgang),
A – blaue Leitung (Eingang zur Kontrolle des Zustandes vom Melder),
R – rote Leitung (Stromversorgungseingang).
6. Nummerierung von adressierbaren Meldelinien
Die Nummer der adressierbaren Meldelinie hängt von der im Modul CA-64 ADR-MOD
eingestellten Adresse ab. Zur Einstellung der Adresse dienen 6 DIP-Schalter. Jedem
Schalter ist ein Zahlenwert zugewiesen. In der Position OFF beträgt der Wert 0. Die Tabelle
5 zeigt die Zahlenwerte, die den auf ON eingestellten Schaltern zugewiesen sind.
Die Summe der Zahlenwerte, die den Schaltern 1-6 zugewiesen sind, ist die im Modul
eingestellte Adresse. Stellen Sie die Adressen aus dem Bereich 0-47 ein. Die Module mit
höheren Adressen werden nicht behandelt. In jedem Modul muss eine andere Adresse
eingestellt werden. Wenn in zwei Modulen gleiche Adresse eingestellt wird, dann werden
zwei adressierbare Melder derselben Meldelinie zugewiesen.
Nummer des Schalters 1 2 3 4 5 6
Zahlenwert 1 2 4 8 16 32
Tabelle 5.
Achtung:
• Die INTEGRA 24 Zentrale kann maximal um 16 adressierbare Meldelinien erweitert
werden (die Adressen aus dem Bereich 0-15 sind einzustellen).
• Die INTEGRA 32 Zentrale kann maximal um 24 adressierbare Meldelinien erweitert
werden (die Adressen aus dem Bereich 0-23 sind einzustellen).

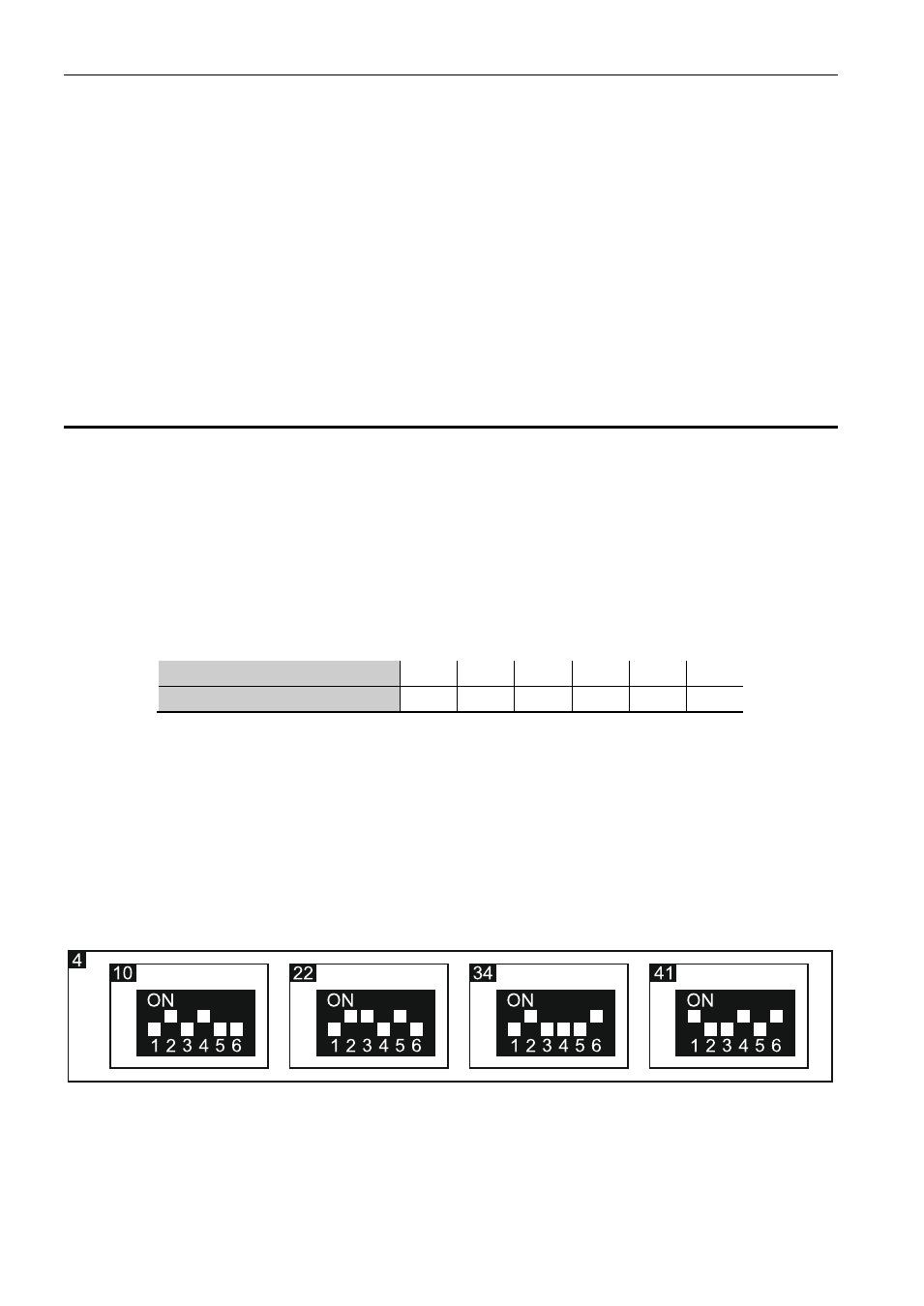

Die Abbildung 4 zeigt beispielsweise Einstellungen von Adressen in den Modulen
CA-64 ADR-MOD.
Betrieb mit der Alarmzentrale CA-64
Um die Nummer der adressierbaren Meldelinie im System zu bestimmen, fügen Sie die Zahl
17 zur Adresse im Modul CA-64 ADR-MOD hinzu.
