SATEL INT-VG 3

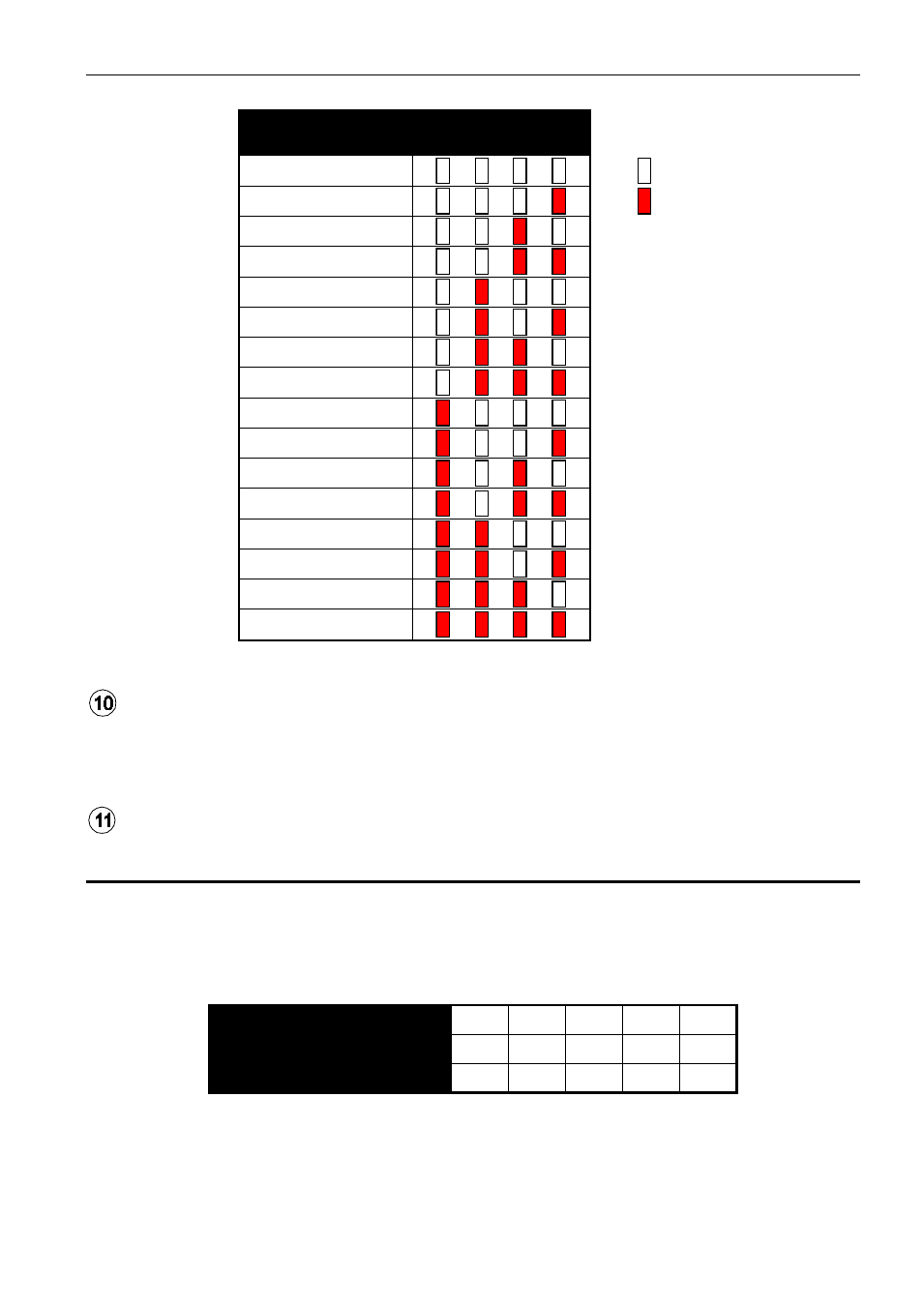

Nummer
der Meldung
Status der LEDs
M3 M2 M1 M0
0 – LED erloschen
1 – LED leuchtet
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Tabelle 1. Darstellungsweise der Meldungsnummer.
Tasten zur manuellen Bedienung des Moduls:
− REC – Aufzeichnung einer Meldung;
− PLAY – Abspielen einer Meldung;
− MSG. NO – Wahl der Nummer der Meldung.
Mikrofon.
3.1 Schalter DIP-switch
Die Schalter 1 bis 5 dienen zur Festlegung der Adresse. Jedem Schalter ist ein Zahlenwert
zugewiesen. Der Position OFF entspricht der Wert 0. Die Zahlenwerte, die den einzelnen
Schaltern in ON Position zugewiesen sind, präsentiert die Tabelle 2. Um die Moduladresse
zu ermitteln, addieren Sie die Zahlen, die den Schaltern 1-5 entsprechen.
Schalter-Nummer 1 2 3 4 5
Zahlenwert 1 2 4 8 16
Zahlenwert 1 2 4 8 16
Tabelle 2. Den Mikroschaltern in ON Position zugewiesenen Zahlenwerte.
Die Position des Schalters 6 hat keine Bedeutung.
Mit dem Schalter 7 können Sie bestimmen, wie das Modul von der Zentrale identifiziert wird:
OFF – INT-VG (kompatibel mit den VERSA Zentralen mit der Firmware 1.02 oder höher bzw.
Mit den INTEHRA Zentralen mit der Firmware 1.10 oder höher) – volle Funktionalität;
