SATEL INT-KNX 3
2.1 Beschreibung der Elektronikplatine

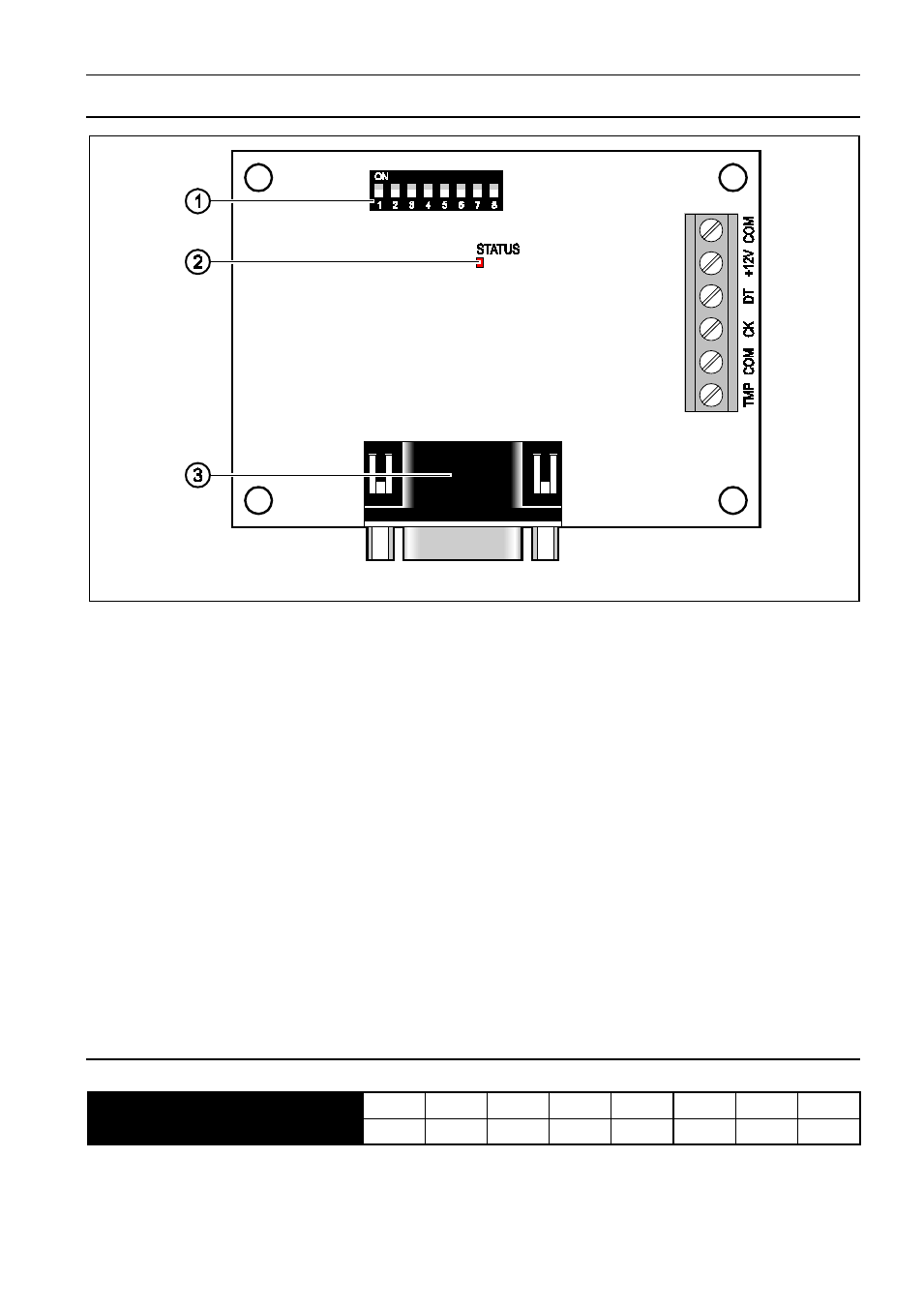

Abb. 3. Elektronikplatine des Moduls INT-KNX.
Erläuterung zur Abbildung 3:
1 - Gruppe von DIP-Schaltern zur Einstellung einer individuellen Adresse und der Anzahl
von virtuellen Ausgängen (siehe: DIP-S CHALTER ).
2 - Diode LED STATUS zur Anzeige:
− Diode blinkt – Datenaustausch mit der Zentrale;
− Diode leuchtet – keine Kommunikation mit der Zentrale.
3 - männliche Buchse DB-9 (Port RS-232) zum Anschluss des Moduls an den
Busankoppler (BCU – Bus Coupling Unit) mit Hilfe des mitgelieferten Kabels.
Beschreibung der Klemmen:
TMP - Eingang der Sabotageschleife (NC) – wenn es nicht belegt ist, soll mit der Masse
kurzgeschlossen werden.
COM - Masse.
CK - Uhr.
DT - Daten.
+12V - Stromversorgungseingang.
2.2 DIP-Schalter
Nummer des Schalters 1 2 3 4 5 6 7 8
Zahlenwert 1 2 4 8 16 1 2 4
Tabelle 1. Die Zahlenwerte, die den auf ON eingestellten Schaltern entsprechen (dem auf
OFF eingestellten Schalter entspricht der Wert 0).
