SATEL ACU-120 3
4. Elektronikplatine

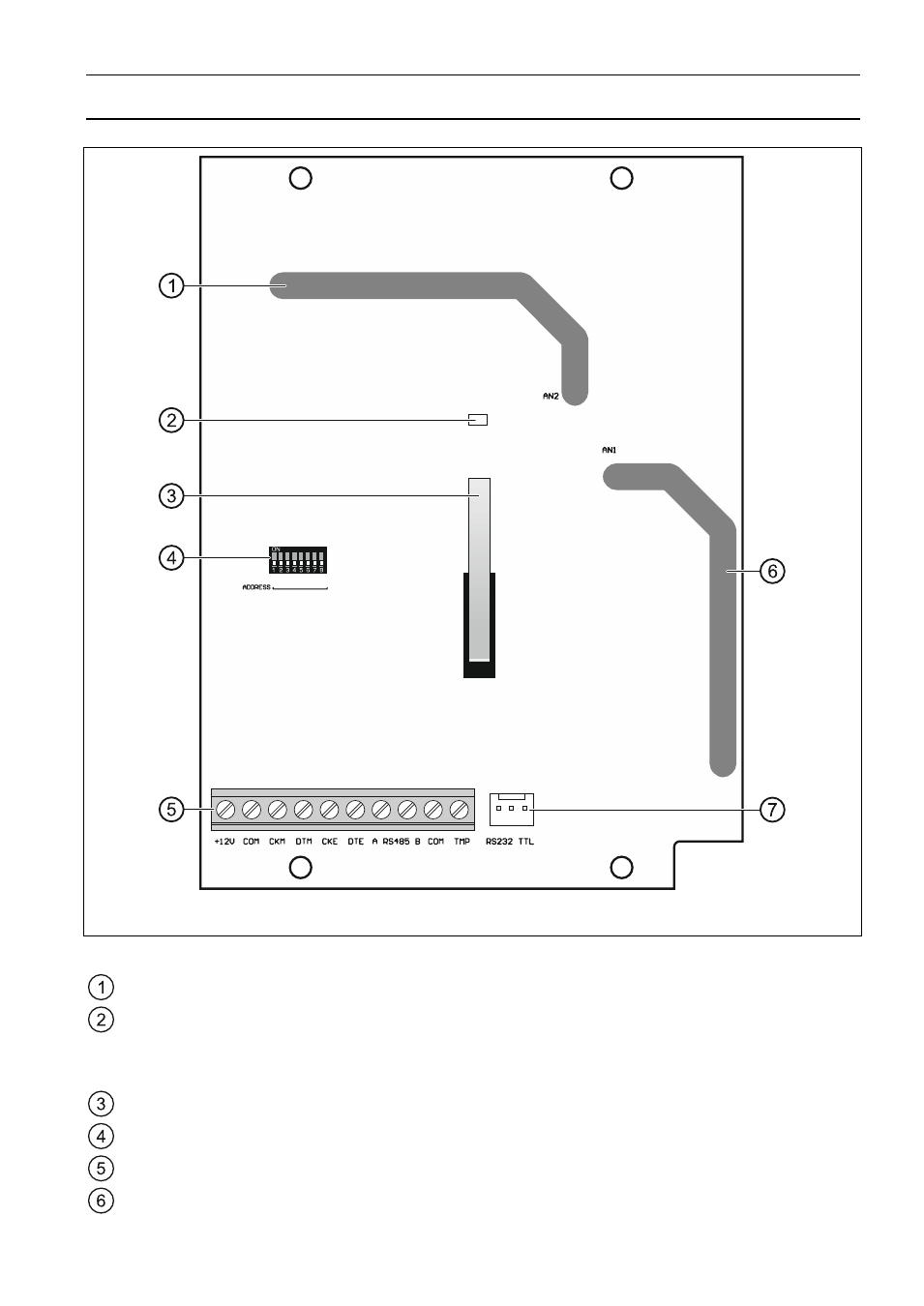

Abb. 1. Elektronikplatine des Funkbasismoduls.
Erläuterung zur Abbildung 1:
Antenne 2 (auf der Elektronikplatine gedruckt und als AN2 gekennzeichnet).
LED zur Anzeige der Kommunikation mit der Alarmzentrale:
leuchtet – keine Kommunikation mit der Alarmzentrale,
blinkt – Kommunikation mit der Alarmzentrale funktioniert richtig.
Sabotagekontakt.
Gruppe von DIP-Schaltern.
Klemmen.
Antenne 1 (auf der Elektronikplatine gedruckt und als AN1 gekennzeichnet).
