Watson-Marlow 621CC Benutzerhandbuch
Seite 16

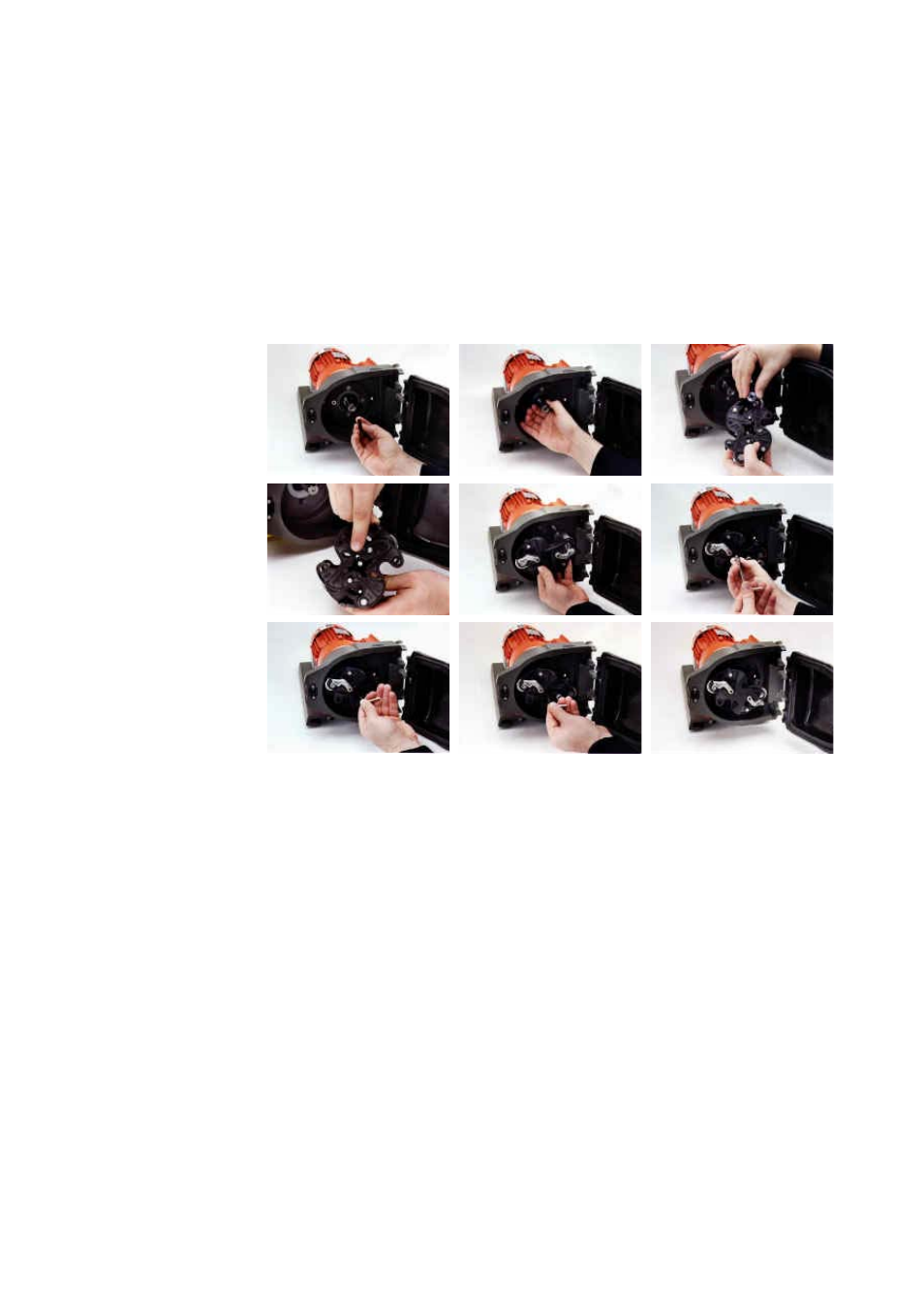

Keilnut des Rotors am Wellenkeil ausrichten und Rotor bis zum Anschlag ohne
Kraftaufwand aufschieben. Die volle Wellenlänge muss sich innerhalb des Rotors
befinden.
Die Sechskant-Passschraube mit Hilfe des 5 mm Inbus-Schlüssels mit einem
Drehmoment von 10 Nm festziehen.
Die mit "Loctite 218" Gewindesicherung behandelte Rotorschraube darf höchstens
drei Mal aus- und eingebaut werden, bevor sie zu ersetzen ist. Um den Austausch der
Rotorschraube nach dreifachem Ausbau zu vermeiden, ist "Loctite 222"
Gewindesicherung vor dem erneuten Einbau auf das Rotorgewinde aufzutragen.
Dieses ist wichtig, um einen langen und sicheren Sitz der Rotornabe auf der
Antriebswelle zu garantieren. Bei Nichtdurchführung dieser Maßnahme sind die
Bedingungen der Garantie für den Pumpenkopf ungültig.
Rotorabdeckung wieder anbringen. Die Schutzvorrichtung darf nach dem Schließen den
Rotor nicht berühren. Andernfalls die Schutzvorrichtung wieder öffnen, den Rotor ausbauen
und erneut einsetzen. Die Schutzvorrichtung erneut schließen.
