3
Bedienungsempfehlungen
Halten Sie Druck- und Saugleitungen so kurz wie möglich und achten Sie auf einen möglichst geraden Verlauf der
Schlauchführung mit wenig Krümmungen.
Benutzen Sie Druck- und Ansaugleitungen mit einem Innendurchmesser der gleich groß, oder größer ist als der
Schlauchinnendurchmesser im Pumpenkopf. Reibungsverluste, die durch das Fördern von viskosen Flüssigkeiten entstehen,
können verhindert werden, indem man Schläuche mit einer Querschnittsfläche verwendet, die um einiges größer als das zu
fördernde Medium ist.
Beim Fördern von viskosen Flüssigkeiten ist es wichtig, mit nur geringer Drehzahl zu pumpen. Beste Ergebnisse bei der
Verwendung des 501RL Pumpenkopfes wurden erzielt, wenn ein Schlauch mit einem Innendurchmesser von 4,8 oder 6,4 mm
und einer Wandstärke von 1,6 mm eingesetzt wurde. Während kleinere Schläuche einen hohen Reibungsverlust und somit eine
verringerte Förderleistung verursachen, bewirken Schläuche mit größerem Durchmesser eine unzureichende Fördermange.
Geflutete Förderung bewirkt in jedem Fall eine Verbesserung der Förderleistung, vor allem jedoch bei viskosen Medien.
Halten Sie Rollen und Führung sauber.
Bei einer sterilen Anwendung, die sich über einen größeren Zeitraum erstreckt, sollten Sie ein längeres Stück Schlauch wählen
als normalerweise notwendig, um somit sicherzustellen, daß der Schlauch im Bereich des Pumpenkopfes gewechselt werden
kann ohne den Förderkreislauf unterbrechen zu müssen.
Da peristaltische Pumpen selbstansaugend sind, erübrigt sich die Verwendung von Ventilen. Wenn jedoch Ventile eingesetzt
werden, dürfen diese keine Verengungen hervorrufen.
Falls Sie Marprene oder Bioprene benutzen , sollten Sie nach ca. 30 min. Betriebsdauer die Schlauchspannung im
Pumpenkopf lösen. Dies wird erreicht, indem Sie die Schlauchklemme auf der Druckseite lockern und den Schlauch
strammziehen. Auf diese Weise wirken Sie der Streckung, die normalerweise bei Marprene auftritt, entgegen. Oft wird dies
übersehen und verursacht so eine kürzere Schlauchlebensdauer.
Die in dem Watson-Marlow Katalog veröffentlichte „Chemische Beständigkeitsliste“ gilt nur als Richtlinie. Sollten Sie Zweifel
bezüglich der Kompatibilität des Schlauchmaterials und des zu fördernden Mediums haben, fordern Sie bitte eine
Schlauchmusterkarte an und tauchen einzelne Schläuche diese zum Testen in das Medium.
Installation
Das 504S ist nur für Ein-Phasen Wechselstrom geeignet.
Eine ausreichende Schmierung des Getriebes ist nur sichergestellt, solange die Pumpe auf einer waagerechten Oberfläche
stehend betrieben wird.
• Bitte wählen Sie mit dem Netzspannungswahlschalter entweder 120V für Spannungen zwischen 100-120V 50/60Hz oder
240V für Spannungen zwischen 220-240V 50/60Hz.
• Entfernen Sie die transparente Abdeckung auf der Rückseite der Pumpe um Zugang zum Spannungswähler und der
Klemmleiste zu erhalten.
• Führen Sie das Anschlußkabel durch das rechts neben der Abdeckung befindliche Loch, und verbinden Sie das Kabel mit
der Klemmleiste wie auf der Rückseite beschrieben.
• Der Kabeleinlass ist für 3 x 0,75 mm 2 PVC-ummantelte Kabel geeignet (durch die Zwischenschraube zugeführt), so daß
eine Zuleitung verwendet werden kann.
• Vergewissern Sie sich, daß die Zuleitung sicher in der Zugentlastung liegt, um IP 55 zu gewährleisten.
• Befestigen Sie die transparente Abdeckung und Dichtung wieder sicher über der Aussparung .

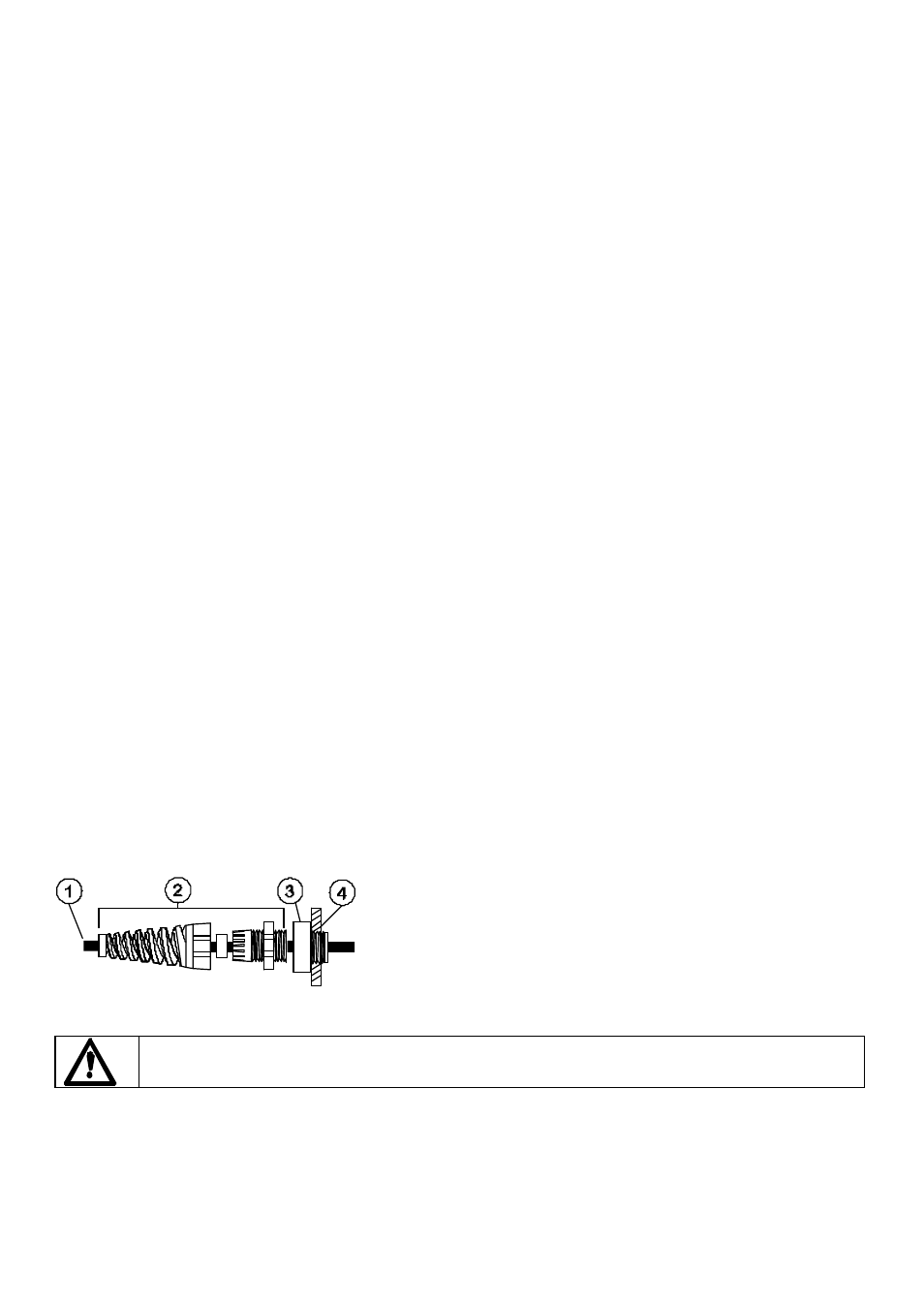

1 Anschlußkabel 5-8mm AD (Außendurchmesser)
2 Zugentlastung SL 0020
3 Adapter MR0678T
4 M20 Kabeldurchführung
Spritzwasser dichte Kabelverschraubung Watson-Marlow Ersatzteilnummer GR 0028.
IP 55 ist nicht mehr gewährleistet, wenn die Anschlüsse nicht fachgemäß ausgeführt wurden.
Aussparung in der rückwärtigen Platte
Die Aussparung in der rückwärtigen Platte der Pumpe beinhaltet folgendes:
1 Sicherungshalter 2 Anschlußklemme 3 Spannungswahlschalter
