Watson-Marlow 504S Benutzerhandbuch
Seite 6
6

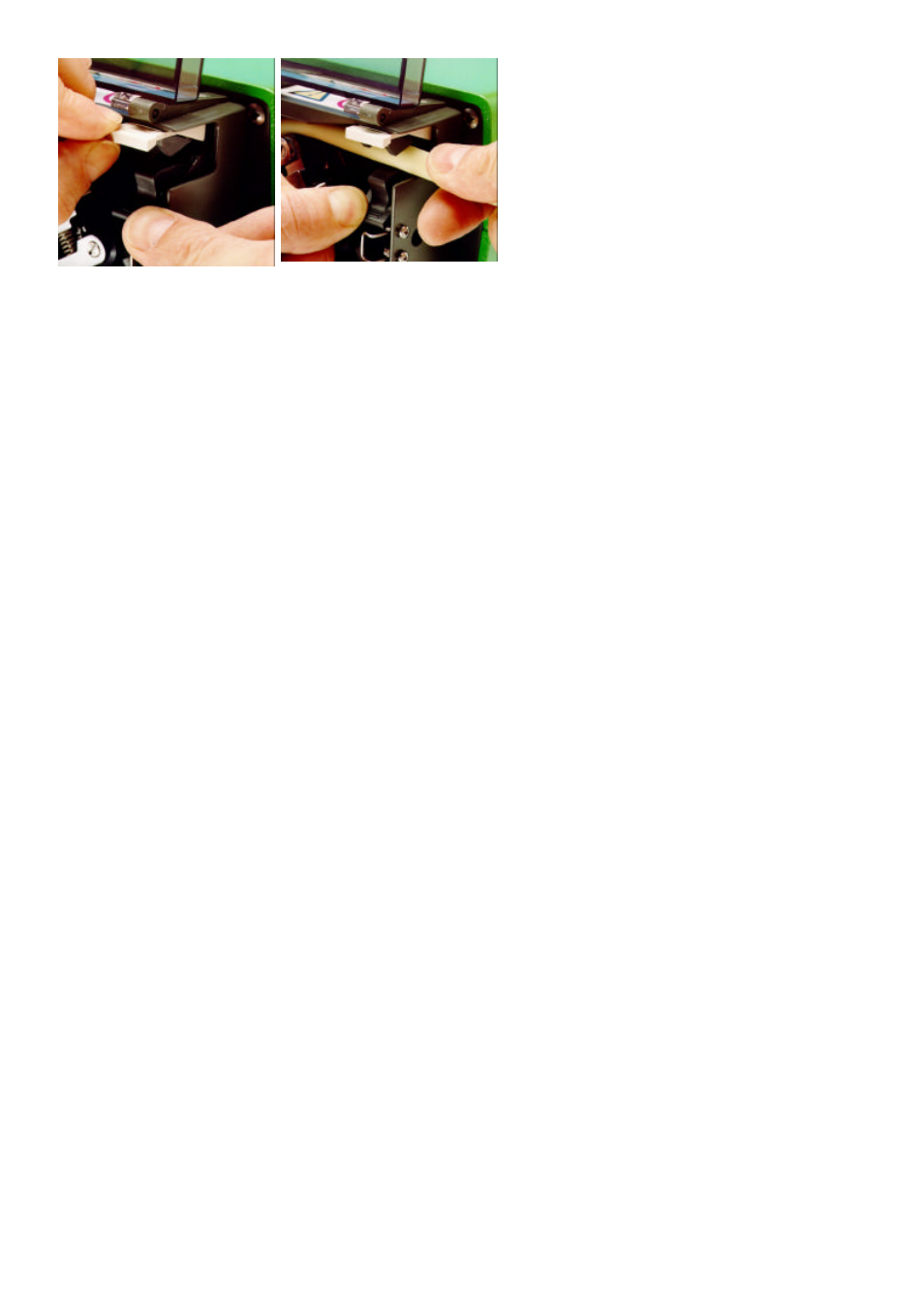

Justierung der Rollen
Der vom Werk zwischen Rolle und Führung eingestellte Abstand beträgt 2,6 mm. Eine Einstellung des Abstandes ist
erforderlich, wenn Schläuche mit eine Wanddicke von weniger als 1,6 mm verwendet werden. Beide Rollenarme besitzen je
eine Stellschraube und beide Schrauben müssen eingestellt werden. Der richtige Abstand ist die doppelte Wanddicke
abzüglich 20%. Eine korrekte Einstellung ist wichtig: ein zu geringer Abstand verringert die Lebensdauer des Schlauches, ein zu
großer Abstand verringert die Pumpenleistung.
Änderung des Abstandes: drehen Sie beide Stellschrauben im Uhrzeigersinn, um den Abstand zu vergrößern und gegen den
Uhrzeigersinn, um ihn zu verringern. Eine volle Drehung ändert den Abstand um 0,8 mm.
Um den ursprünglichen Abstand von 2,6 mm wiederherzustellen, drehen Sie die beiden Stellschrauben so lange, bis beide
Rollen die Führung eben berühren, dann ziehen Sie beide Schrauben durch eine dreiviertel Drehung an. Der 501RL2 ist
werkseitig auf einen Abstand von 3,2 mm zwischen Pumpenkopfgehäuse und Rolle eingestellt und akzeptiert
Schlauchwandstärken von 2,1 und 2,5 mm.
Überprüfen Sie von Zeit zu Zeit die beweglichen Teile des Rotors auf Leichtgängigkeit. Schmieren Sie bei Gelegenheit diese
Teile mit einem leichten Maschinenöl. Für planmäßige Wartungsarbeiten entfernen Sie bitte den Rotor vom Pumpenkopf und
reinigen Sie diesen sorgfältig und fügen Teflon Schmiermittel an die Rollenspindel.
