anscHluss der Verkabelung an die regelarmatur und an
die Verfügbaren funktionen
• Ausschließlich nur die mit den ARAG-Computern gelieferten Verkabelungen verwenden.
• Höchste Aufmerksamkeit darauf richten, dass die Kabel nicht reißen, nicht an ihnen
gezogen wird, sie herausgerissen oder zerschnitten werden.
• Sollte es zu Schäden kommen, die sich aus dem Einsatz ungeeigneter oder nicht aus der
Produktion von ARAG stammenden Verkabelungen ergeben, kommt es automatisch zum
Erlöschen jeglicher Form von Garantie.
• ARAG haftet nicht für Schäden an Geräten, Personen, Tieren oder Sachen, die aus einer
Nichtbeachtung der zuvor gegebenen Beschreibungen resultieren.
8.1
Anschluss des mehrpoligen Steckers
Den mehrpoligen Stecker an den Monitor schließen; nachdem man sich vom korrekten Einfügen
vergewissert hat, die Überwurfmutter bis zum Feststellen im Uhrzeigersinn drehen.
8.2
Anschluss der Ventile der Regelarmatur
• Verwenden Sie ARAG-Ventile: sollte es zu Schäden kommen, die sich aus dem Einsatz
ungeeigneter oder nicht aus der Produktion der ARAG stammender Ventile ergeben,
kommt es automatisch zum Erlöschen jeglicher Form von Garantie.
ARAG haftet nicht für Schäden an Geräten, Personen, Tieren oder Sachen, die aus einer
Nichtbeachtung der zuvor gegebenen Beschreibungen resultieren.
• Alle zu den Ventilen reichenden Verbindungsstecker müssen vor ihrem Anschluss mit
einer entsprechenden Abdichtung versehen werden (Abb. 10).
• Die korrekte Anordnung der Abdichtung überprüfen, so dass Wasserinfiltrationen wäh-
rend des Einsatzes der Regelarmatur vermieden werden können.
Teilbreite des
Strahlenkranzes 1
Teilbreite des
Strahlenkranzes 2
Teilbreite des
Strahlenkranzes 3
Teilbreite des
Strahlenkranzes 4
Ventil 1
Ventil 2
Ventil 3
Ventil 4

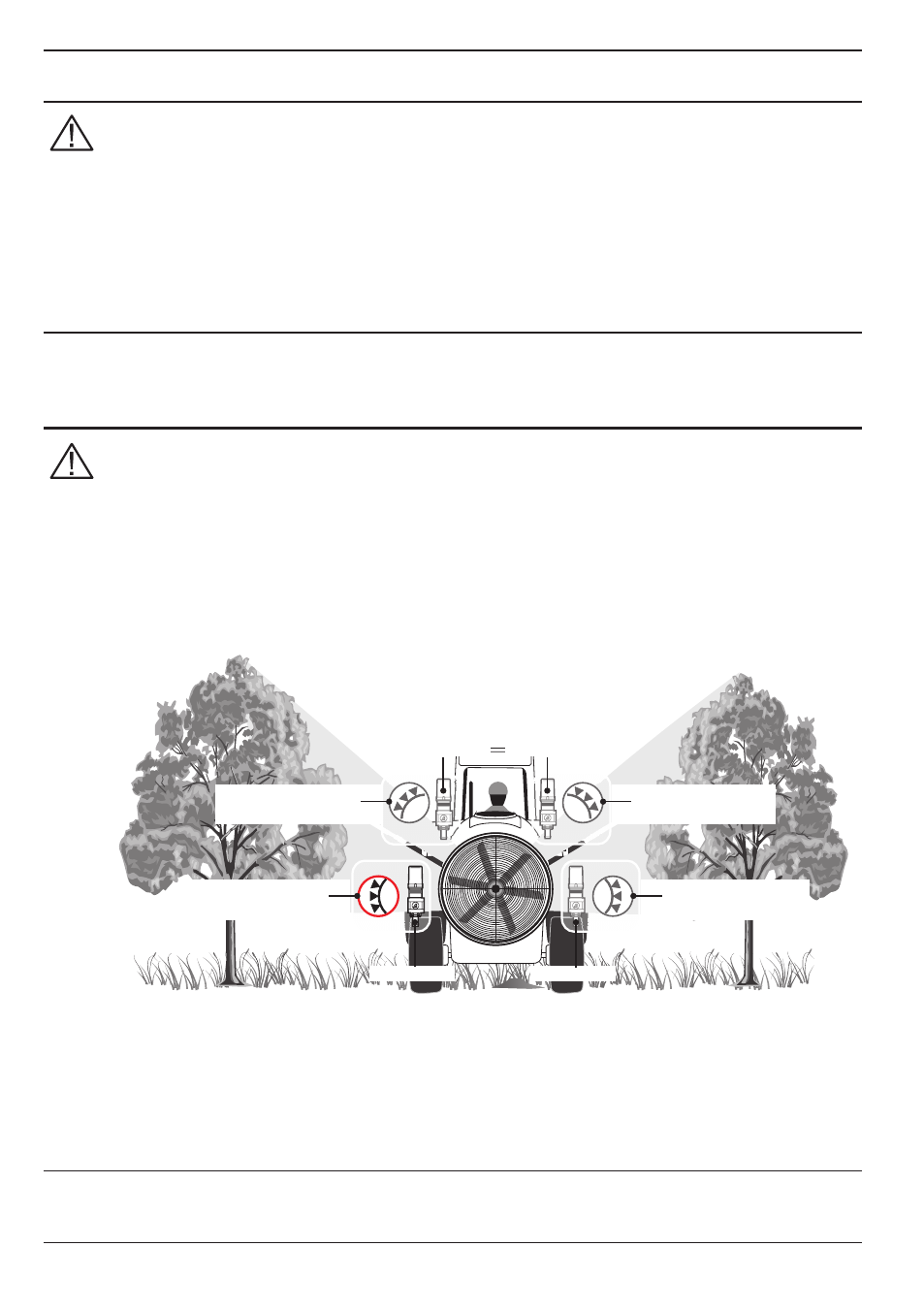

Abb. 9
Der Stecker 1 muss das Ventil ansteuern, das seinerseits mit der
Teilbreite des Strahlenkranzes
1 verbunden ist.
Den
"Stecker 1" an das "Ventil 1" schließen, dann alle anderen Stecker mit steigender Nummer im
Uhrzeigersinn anschließen:
die Teilbreite 1 befindet sich links unten, wenn man die Maschine von
hinten betrachtet (Abb. 9).
