8
6.3 Befestigung des Montagebügels
Der Monitor muss nach der Befestigung seines Montagebügels am gewünschten Punkt angeordnet
werden (im vorstehenden Paragraph wird die Bohrschablone des Bügels dargestellt).

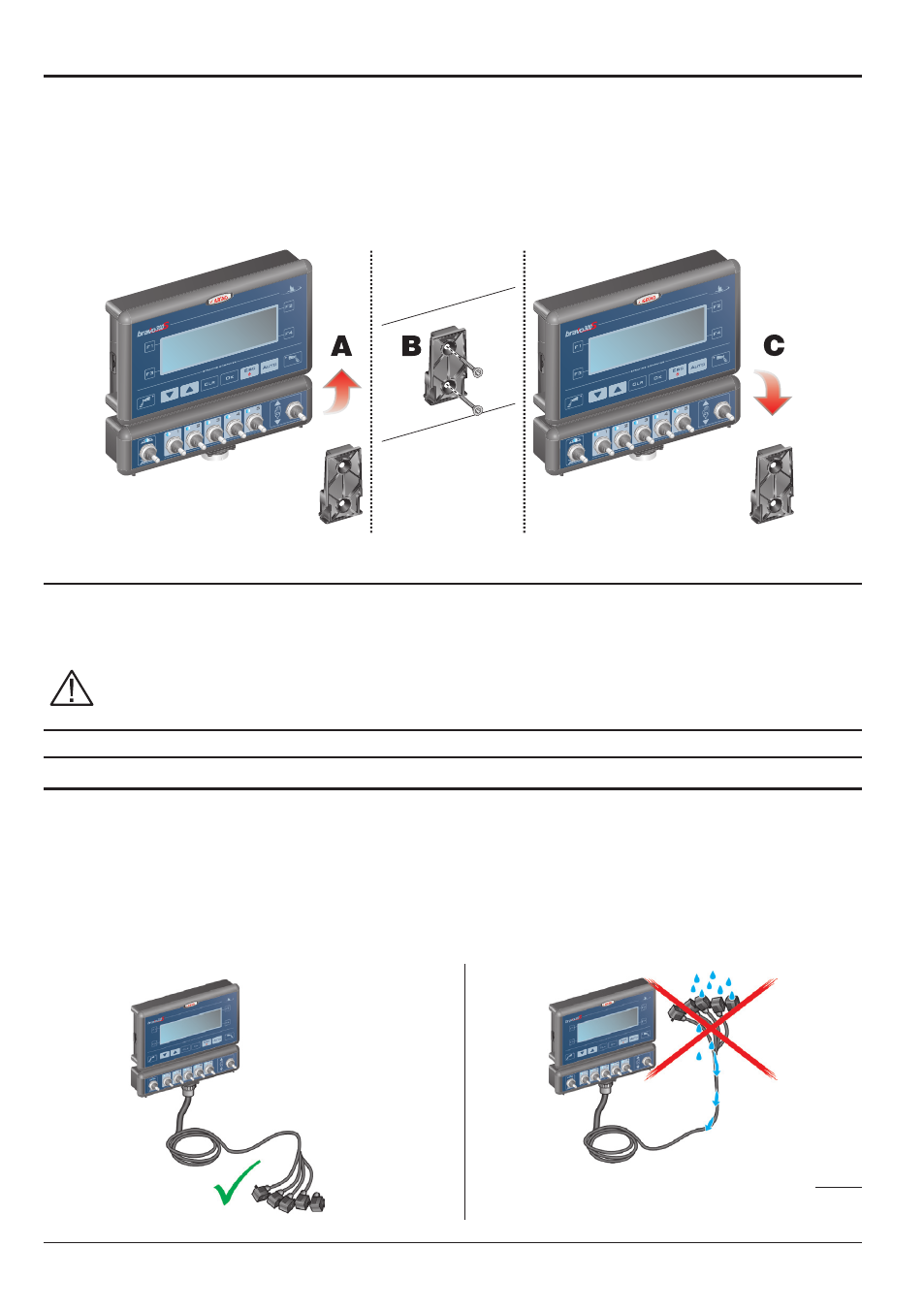

Der Bügel muss aus dem Sitz des Monitors (
a , Abb. 5) herausgezogen und unter Einsatz der
mitgelieferten Schrauben ( b ) befestigt werden.
Nachdem man sich von der perfekten Befestigung des Bügels vergewissert hat, den Monitor in
diesen einfügen und bis zum Einrasten (
c ) andrücken.
6.4 Anordnung der Regelarmatur
Die Regelarmatur muss unter Anwendung der entsprechend mitgelieferten und bereits an der
Gruppe selbst montierten Bügel befestigt werden, die dabei den in der, der Gruppe beiliegenden
Betriebsanleitung enthaltenen Angaben gemäß anzuordnen sind.
WICHTIG IST, DASS ALLE IN DER BETRIEBSANLEITUNG DER REGELARMATUR ENTHAL-
TENEN SICHERHEITSREGELN BEFOLGT WERDEN.
7 anscHluss des comPuters an die landwirtscHaftsmascHine
7.1 Allgemeine Vorsichtsmassnahmen für eine korrekte Verlegung der Kabel
• Befestigen der Kabel:
- Die Verkabelung so befestigen, dass sie mit keinen sich in Bewegung befindlichen Organen in
Berührung kommen kann.
- Die Verkabelung so verlegen, dass es bei deren Verdrehung oder Bewegungen der Maschine
nicht zu deren Bruch oder Beschädigung kommen kann.
• Kabelverlegung im Hinblick auf das Vermeiden einer Infiltration von Wasser:
- Die Kabelverzweigungen müssen IMMER nach unten gerichtet werden (Abb. 6a).
Abb. 6a Abb. 6b
FOLGT
Abb. 5
