ARAG BRAVO 300S / Orchard sprayer Direct connection Installation - Software ver. 3.x Benutzerhandbuch
Seite 7
7
6.2
Anordnung des Monitors
BRAVO 300S muss in der Fahrkabine der Landwirtschaftsmaschine angeordnet werden.
Halten Sie folgende Vorsichtsmassnahmen ein:
- Den Monitor NICHT in Bereichen anordnen, die starken Schwingungen ausgesetzt
sind und in denen Stoßgefahr besteht, so dass dessen Beschädigung oder ein
versehentliches Betätigen der Tasten vermieden werden kann;
- Das Steuersystem in einem gut einsehbaren und mit den Händen leicht er-
reichbaren Bereich anordnen. Berücksichtigen, dass der Monitor weder die Bewe-
gungsfreiheit noch die Sicht auf den Fahrbereich einschränken darf.
Die unterschiedlichen, für den Computerbetrieb erforderlichen Anschlüsse (Abb. 2
und 3), und die Länge der Kabel berücksichtigen sowie einen angemessenen Platz
für die Anordnung von Steckern und Kabeln einkalkulieren.
An jedem Stecker ist ein Symbol angebracht, das auf dessen Funktionsbestimmung
hinweist. Für jeglichen Bezug auf die Anlagenkonfiguration verweisen wir auf den
Par. 6.1 - Empfohlenes Anlagenlayout.

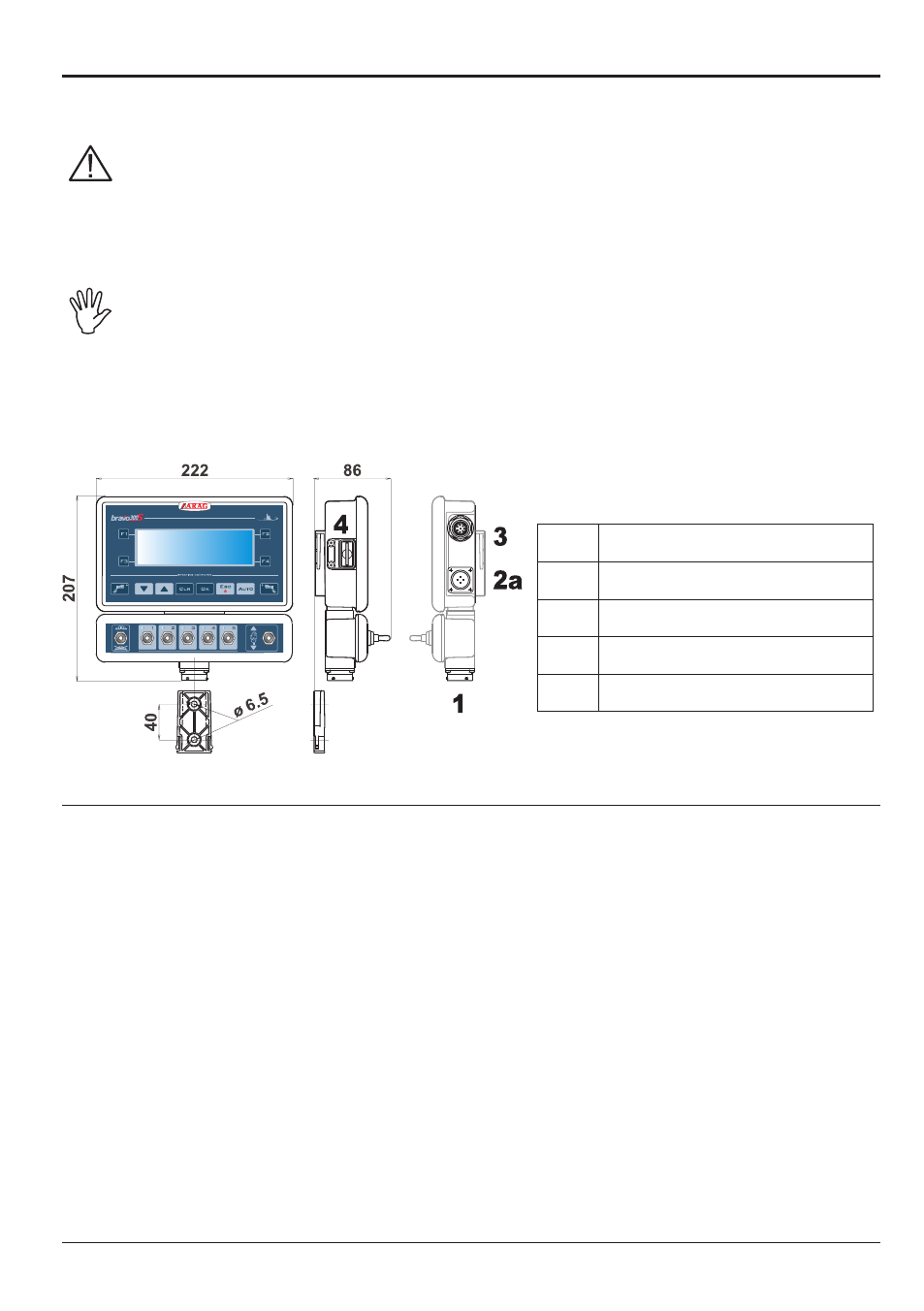

Abb. 4
nr.
anschlusspunkte des monitors
1
Regelarmatur und Sensoren
2a
Versorgung
3
Zusatzverbindungen
4
SD-Speicherkarte
FOLGT
Tab. 1
