anordnung an der landwirtscHaftsmascHine
6.1
Empfohlenes Anlagenlayout

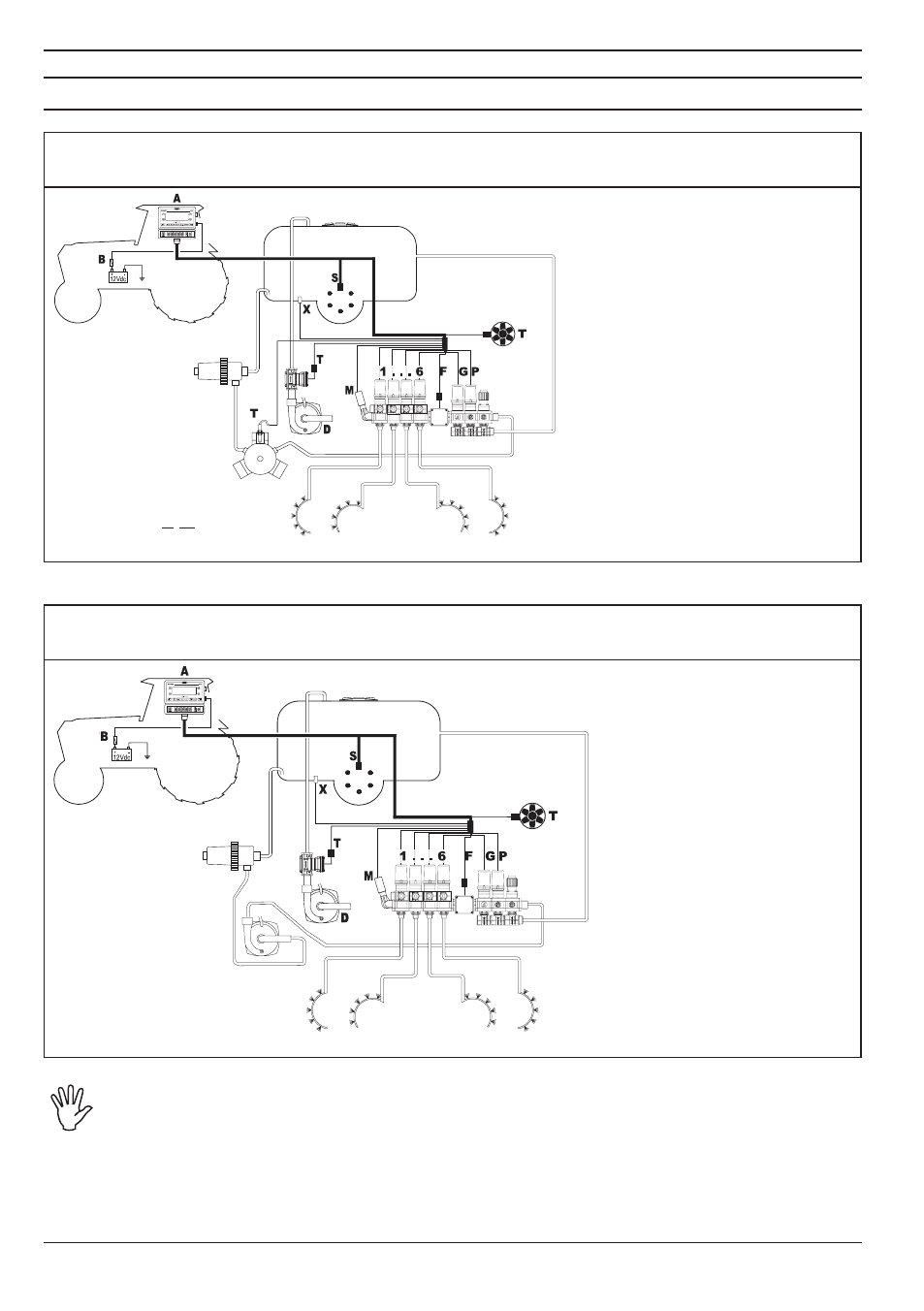

DIREKTANSCHLUSS
Montageschema für Sprühgerät mit Membranpumpe - Anlage mit Ablassventil
Abb. 2
Verzeichnis:
a
Bravo 300S
b Batterie
d Füllpumpe
f Flussmesser
g Ablassventil
m Drucksensor
P Regelventil
s Geschwindigkeitssensor
t
Flussmesser für Befüllung/
Pump Protector / UPM-Sen-
sor
X
Füllstandsensor
1-6 Teilbreitenventile
DIREKTANSCHLUSS
Montageschema für Sprühgerät mit Zentrifugalpumpe
Abb. 3
Verzeichnis:
a
Bravo 300S
b Batterie
d Füllpumpe
f Flussmesser
g Ablassventil
m Drucksensor
P Regelventil
s Geschwindigkeitssensor
t
Flussmesser für Befüllung/
UPM-Sensor
X
Füllstandsensor
1-6 Teilbreitenventile
Der Computer muss direkt an die Batterie der Landwirtschaftsmaschine geschlossen
werden.
*
Den Computer NICHT unter Zündschlüsselfunktion anschließen (15/54).
*
*
