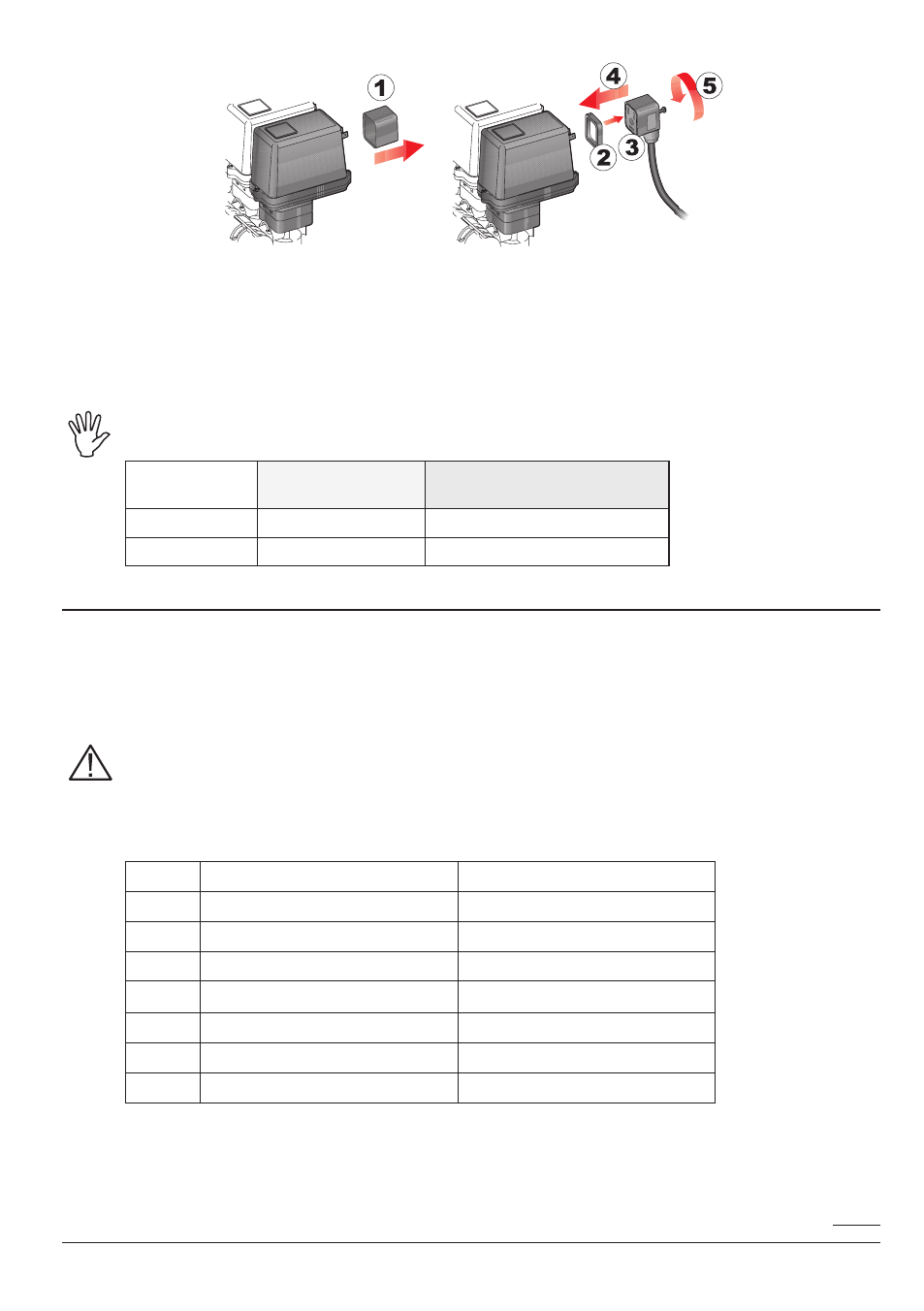

Abb. 10
Die Stecker, den im Hauptmontageschema der sich in Ihrem Besitz befindlichen Anlage angegebenen
Zeichen gemäß an die jeweiligen Ventile schließen (Par. 6.1 - Empfohlenes Anlagenlayout).
• Die Schutzkappe (
1, Abb. 10) vom elektrischen Ventil abnehmen.
• Die Dichtung ( 2) ausrichten, indem man sie auf den Stecker (3) fügt, dann den Stecker durch Ein-
drücken bis auf Anschlag ( 4) anschließen: beim Einführen darauf achten, dass die elektrischen
Kontakte am Ventil nicht verbogen werden.
• Die Schraube (
5) bis zur kompletten Feststellung anziehen.
Sollte die Anzahl der Wechselschalter der Bedienertafel höher als die Anzahl der Teilbrei-
tenventile sein, die Kabel gemäß Tab. 1B anschließen.
TEILBREITEN-
VENTILE
ZU VERWENDENDE
UMLENKVENTILE
AN DIE TEILBREITENVENTILE
ANZUSCHLIEßENDE KABEL
2 2 - 4 2 - 4
4 1 - 2 - 4 - 5 1 - 2 - 4 - 5
8.3 Anschluss der Sensoren und der anderen verfügbaren Funktionen
Die Stecker, den im Hauptmontageschema der sich in Ihrem Besitz befindlichen Anlage angege-
benen Zeichen gemäß an die jeweiligen Funktionen schließen (Par. 6.1).
Die Kabel sind mit einem Symbol gekennzeichnet, das die entsprechende Funktion iden-
tizifiert: in der Tabelle sind alle erforderlichen Angaben enthalten, die für einen korrekten
Anschluss an die verfügbaren Funktionen erforderlich sind.
ARAG-Sensoren verwenden: Sollte es zu Schäden kommen, die sich aus dem Einsatz
ungeeigneter oder nicht aus der Produktion von ARAG stammender Sensoren ergeben,
kommt es automatisch zum Erlöschen jeglicher Form von Garantie.
ARAG haftet nicht für Schäden an Geräten, Personen, Tieren oder Sachen, die aus einer
Nichtbeachtung der zuvor gegebenen Beschreibungen resultieren.
ITEM HAUPTVERBINDUNG ALTERNATIVE VERBINDUNG
f Flussmesser -
g Hauptschaltventil -
m Drucksensor -
P Regelventil -
s Geschwindigkeitssensor -
t Flussmesser für Befüllung UPM-Sensor oder Pump Protector
X Füllstandsensor -
Die Anleitungen für die Installation der Sensoren sind den Produkten beigelegt.
Die nachstehend aufgelisteten Geschwindigkeitssensoren können auch als UPM-Sensoren
verwendet werden:
• Induktiver Geschwindigkeitssensor (
Art.-Nr. 467100.086);
• Magnet-Geschwindigkeitssensor ( Art.-Nr. 467100.100).
Tab. 1B
Tab. 2
FOLGT
