11

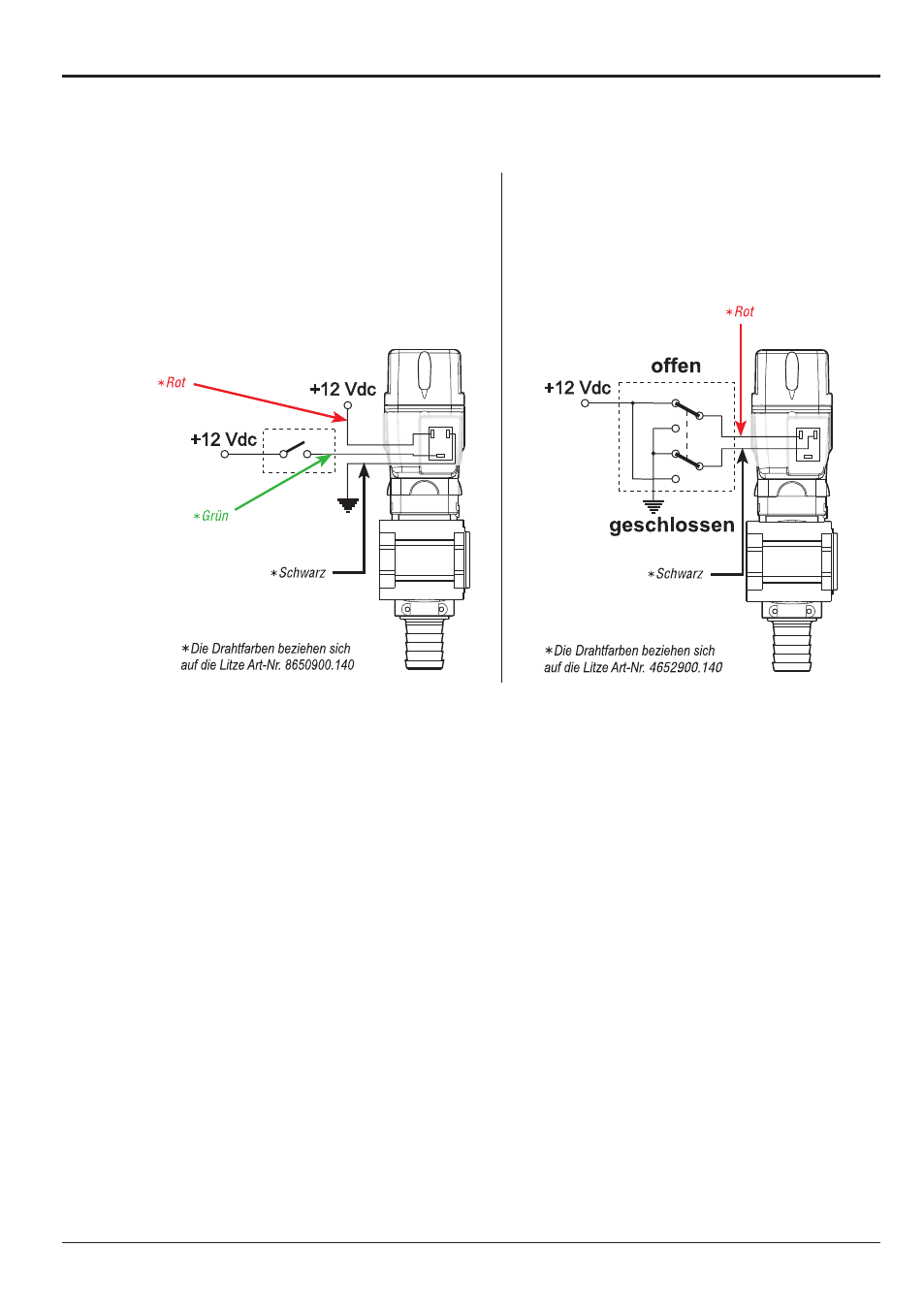

3.4 Elektrische Anschlüsse
Die Ventile der Serien 863 und 873 können an jeglichen Steuerkasten angeschlossen werden bzw.
sowohl an den der neuen Serie 4669 als auch an die der vorausgehenden Serien 4663 und 4664
sowie an alle ARAG Computer.
Betrieb mit 3-Draht-Technik > Steuerkästen
4669:
- Versorgung 12 Vdc stets angeschlossen.
- Bei einer Speisung der Öffnungs-/Schließsteuerung
mit 12 Vdc, öffnet sich das Ventil. Wird die Spannung
von der Steuerung genommen, schließt sich das Ventil.
Betrieb mit 2-Draht-Technik > Steuerkästen
4663-4664:
- Öffnungs-/Schließbewegung mittels Umkehrung der
Versorgungspolarität mit einem doppelten Wechsel-
schaltere.
In beiden Fällen nimmt der Motor nur während der Bewegung des Ventils Strom auf.
