6
2.1.2 Elektrische Gleichdruckarmatur mit Hauptschaltventil SERIE 864

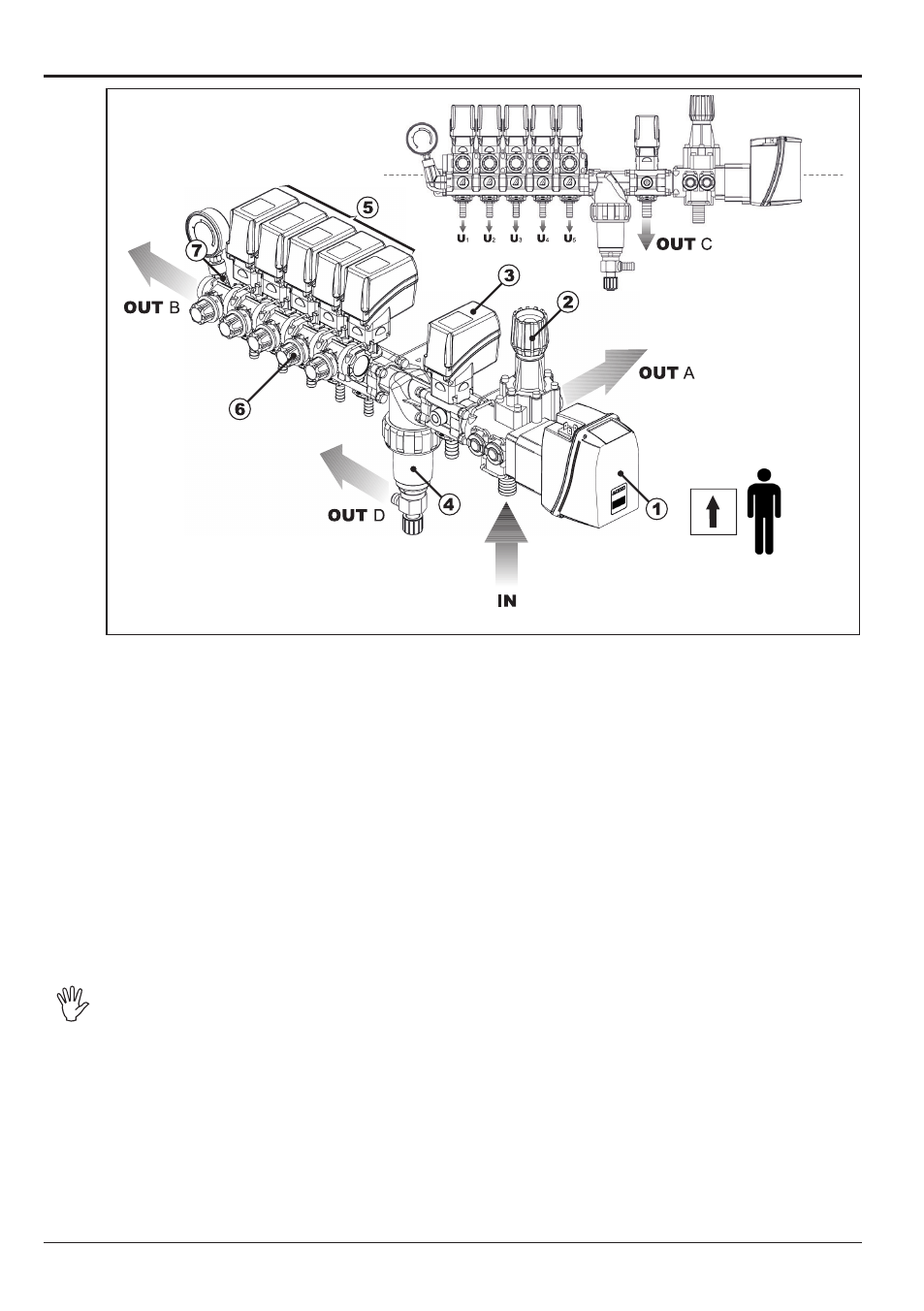

Abb. 2
1 Getriebemotor des Hauptschaltventils
2 Überdruckventil
3 Proportionalelektroventil
4 Filter
5 Teilbreitenventil
6 Geregelter Rückfluß
7 Manometerflansch oder Anschluss für Drucksensor
IN Einlauf des Pflanzenschutzmittels
OUT A Abfluß des Überdruckventils
OUT B Abfluß des geregelten Rückflusses
OUT C Abfluß des Proportional - Ventils
OUT D Abfluß des selbstreinigenden Filters
U1÷U5 Austritt an den Teilbreiten
Die Einheit aus Getriebemotor des Hauptsteuerventils (1) + des Überdruckventils (2)
bilden das Hauptsteuerventil der Serie 864.
