5.1.1

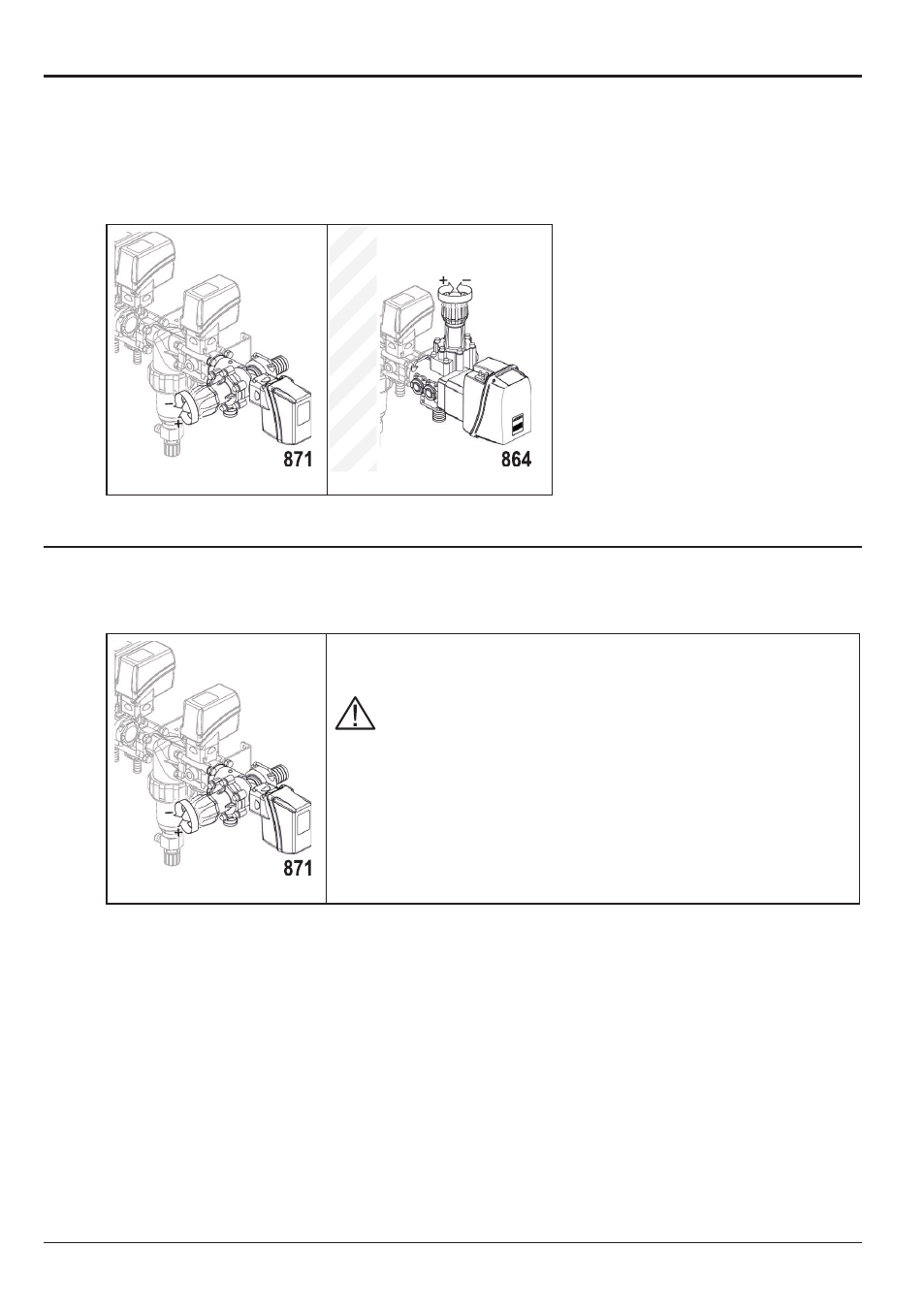

Regelarmaturen mit Gleichdruck (Abb. 7a + 7b)
Diese Art von Regelarmatur verfügt über kein Proportional- Ventil und somit erfolgt die Eichung des
Betriebsdrucks über das Überdruckventil.
Für diese Einstellung drehen Sie den Knauf des Überdruckventils bis zum Erreichen des Be-
triebsdrucks:
• durch Drehen im Uhrzeigersinn wird der Druck gesteigert;
• durch Drehen gegen den Uhrzeigersinn wird der Druck vermindert.
Abb. 7a
Abb. 7b
5.1.2
Regelarmaturen mit Proportional-Ventil (Abb. 8)
Die Eichung des Betriebsdrucks erfolgt bei diesem Modell mit Hilfe des Proportional-Ventils.
Für die Regulierung des entsprechenden Umlenkventils an der Gleichdruckarmatur so lange betäti-
gen, bis der gewünschte Arbeitsdruck erreicht wurde.
Abb. 8
In diesem Fall muß die Einstellung des Betriebsdrucks mit Hilfe des
Proportional- Ventils und nicht über das Überdruckventil erfolgen.
Denn sollte der Betriebsdruck zu nah bei der Eichung des Über-
druckventils liegen, würde das Proportional- Ventil die Geschwin-
digkeitsänderungen nicht korrekt ausgleichen.
