1 PRODUKTBESCHREIBUNG
Der elektromagnetische Durchflussmesser Orion Visual Flow ist eine Vorrichtung, welche die sie
durchströmende Flüssigkeit misst und daraufhin auf ihrem Display anzeigt.
Unter Anwendung eines elektromagnetischen Meßprinzips (im Innenbereich sind keine mechani-
schen, sich in Bewegung befindlichen Teile vorhanden) liefert der Durchflussmesser ein proportional
zur ihn durchströmenden Flüssigkeit stehendes Signal. Orion zeigt daraufhin den Wert der Durchflus-
smenge an, den er auf Grundlage der erzeugten Impulse und dem Wert der zuvor eingegebenen
Konstante des Durchflussmessers berechnet.
Darüber hinaus kann der Orion als Durchflussmesser zur Befüllung verwendet werden: diese
Funktion ermöglicht die Programmierung der während der Befüllung in den Tank abzugebenden
Flüssigkeitsmenge und, durch den Einsatz des „Kit Pumpenstopp” (optionales Zubehör), das Stoppen
der Flüssigkeitsabgabe, sobald der vorgegebene Füllstand erreicht worden ist.
1.1 Einsatzbestimmung
Diese Vorrichtung wurde für die Installation an landwirtschaftlichen Pflanzenchutzgeräten
und Feldspritzen entwickelt.
Diese Vorrichtung wurde in Übereinstimmung mit der Norm EN ISO 14982 (Elektromag-
netische Verträglichkeit - Land- und forstwirtschaftliche Maschinen), auf die Richtlinie
2004/108/EG harmonisiert, entworfen und realisiert.
Dieser Durchflussmesser darf auf keinen Fall zum Messen der Durchflussmenge von
Kohlenwasserstoffen, entflammbaren, explosiven oder giftigen Flüssigkeiten verwendet
werden. Der Durchflussmesser ist nicht für einen Einsatz mit Flüssigkeiten aus dem
Lebensmittelbereich geeignet. Die Verwendung für kommerzielle Transaktionen ist nicht
zulässig.
2 INSTALLATION
Installieren Sie den Durchflussmesser in einer Distanz von mindestens 20 cm von Elementen, die zu
Turbolenzen in der entsprechenden Leitung führen könnten (Ventile, Biegungen, Drosselstellen usw.).
Der Durchflussmesser kann sowohl in waagrechter als auch senkrechter Position installiert werden.
ACHTUNG:
Für die Gewährleistung des korrekten Halts des Durchflussmessers ist
AUSSCHLIESSLICH das entsprechende ARAG-Montagekit (siehe ARAG Hauptkatalog
- Zubehör für Modularventile Serie 463/473) zu verwenden.
ARAG übernimmt keinerlei Haftung für Schäden an der Anlage, Personen, Tieren
oder Sachgegenständen, die durch einen Einsatz eines vom vorgesehenen Material
abweichenden Materials verursacht werden.
RESET
TOT
FOLGT

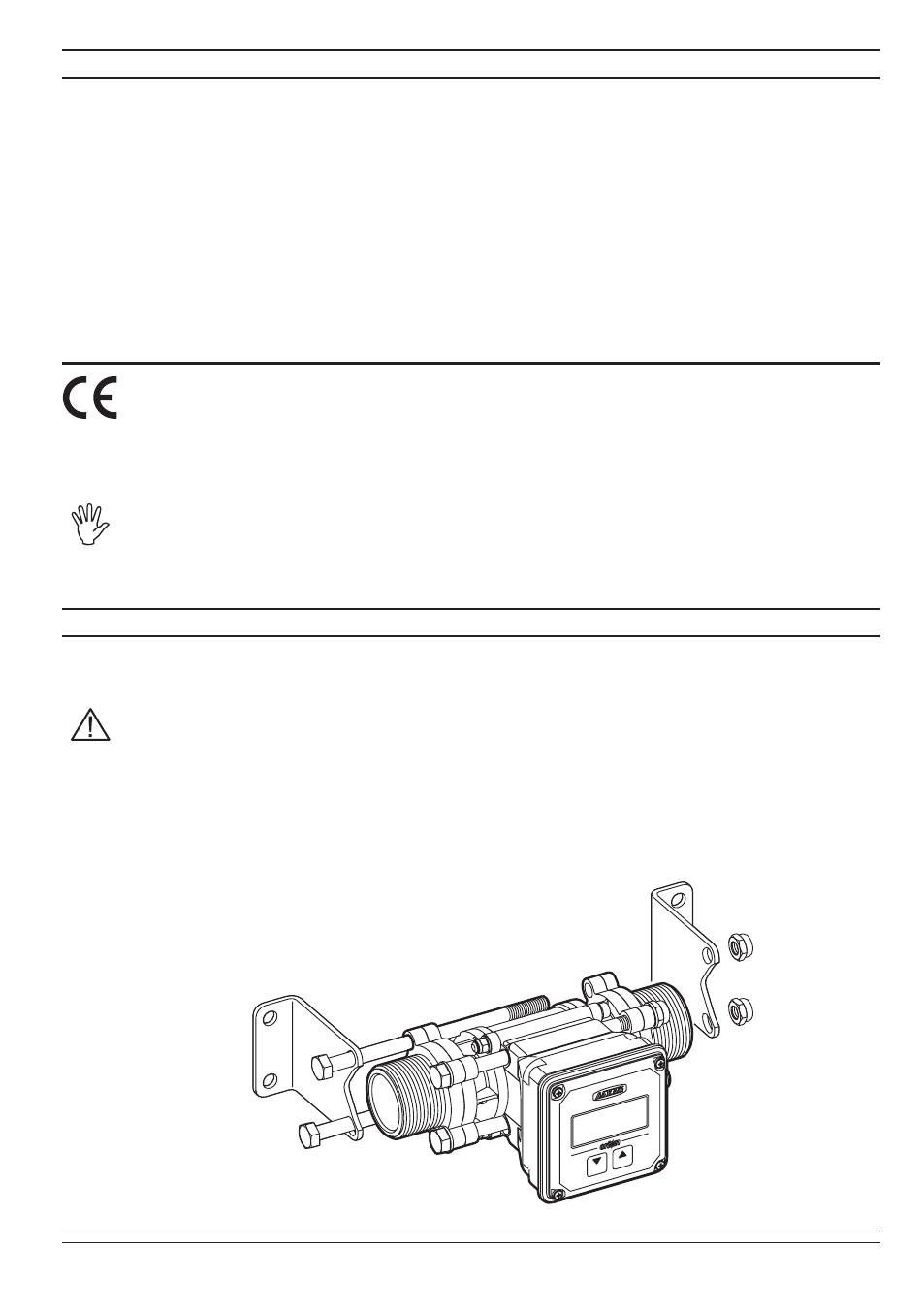

Abb. 1
