Elektrische Anschlussverbindungen
Der Durchflussmesser Orion Visual Flow wurde als eigenständig zu verwendendes Gerät, für den
Anschluss an ARAG-Geräte (Computer, Bildschirme, Anzeigevorrichtung) oder für den Anschluss
an Geräte anderer Hersteller, die für den kombinierten Gebrauch mit Durchflussmessern dieser
Art geeignet sind, entwickelt.
Für die Betriebsart als Durchflussmesser zur Befüllung darf dieser
AUSSCHLIESSLICH nur an ARAG-Geräte geschlossen werden.
ARAG übernimmt keinerlei Haftung für Schäden an der Anlage, Personen, Tieren oder
Sachgegenständen, die durch eine falsche oder nicht zweckmäßige erfolgte Montage
des Durchflussmessers verursacht werden.
Bei Beschädigung des Durchflussmessers, die durch eine falsche oder ungeeignete
Montage hervorgerufen wurde, versteht sich jegliche Art von Garantieleistung als
unwiderruflich aufgehoben.
Die Anschlüsse des Durchflussmessers an Geräte anderer Hersteller werden in der Tab. 1 angegeben.
Farbe
Position
Verbindung
Schwarz
1
GND
Rot
2
+12 VDC
Grün
3
Signal
(Rechteckwelle)
Gelb
4
Pumpensteuerung
Orion Visual Flow kann auch ohne das „Kit Pumpenstopp” an Computer und Bildschirme der Serie
Bravo geschlossen werden. In diesem Fall ist das Adapterkabel (
Art.-Nr. 4622BA50000.110) zu
verwenden, das die Verbindung zwischen dem vierpoligen Verbinder des Durchflussmessers und
dem dreipoligen Verbinder des Bravo ermöglicht.
2.2
Hydraulische Anschlussverbindungen
Verwenden Sie für den Anschluss an die Anlage angemessene Anschlüsse (siehe ARAG
Hauptkatalog.
Vermeiden Sie Drosselstellen und Verwindungen in Positionen vor den Anschlüssen
und an den Schläuchen.
Verwenden Sie bei der Herstellung der Verbindungen für den Betriebsdruck der Anla-
ge korrekt bemaßte Leitungen und Anschlüsse.
Der Anzug des Schlauchanschlusses muss unter Einsatz der entsprechenden Me-
tallschellen erfolgen, die auch bei hohen Druckwerten einen perfekten Halt gewähr-
lesten.
Der Anschluss unter Einsatz von Gewindeanschlüssen muss unter Berücksichtigung
des Betriebsdrucks erfolgen.
ACHTUNG: Die Integration in bereits bestehende Anlagen muss unter Berücksichti-
gung aller in dieser Betriebsanleitung gegebenen Sicherheitsregeln erfolgen. Ebenso
müssen die Montage und die Inbetriebsetzung der Anlage von Fachpersonal und den
Sicherheitsregeln gemäß umgesetzt werden, die dazu dienen, den Sicherheitsgrad in
der Anlage, in die der Durchflussmesser integriert wird, aufrecht zu erhalten.
1
2
3
4
3
2
1
4

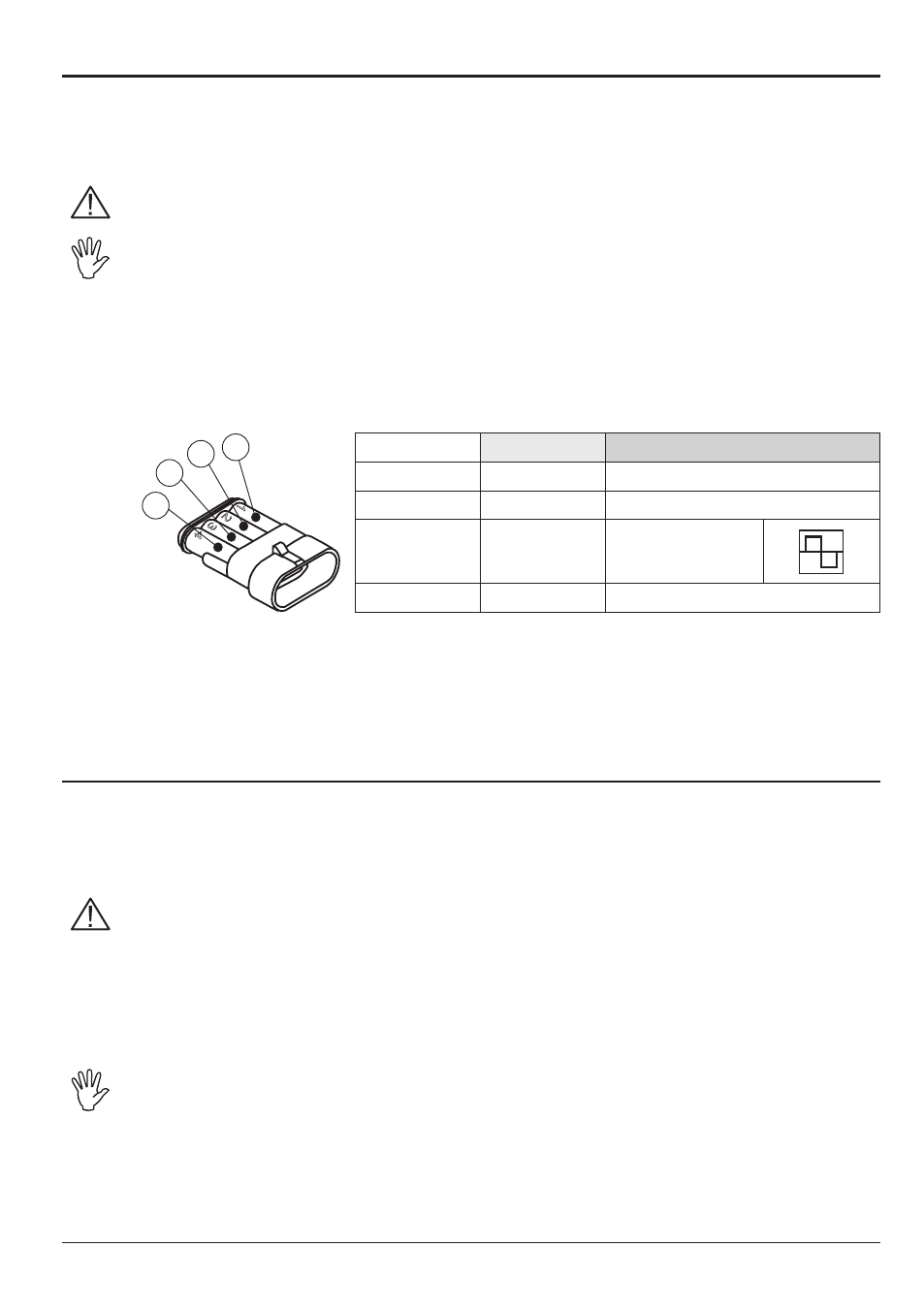

Abb. 4
