ARAG ORION Visual Flow Benutzerhandbuch
Seite 7
7
4.4
Maßeinheit "UNIT"
Hier können die Maßeinheiten gewählt werden, mit denen die Daten angezeigt werden sollen:
EU = Europa (l - l/min) [vorgegebene Einstellung].
US = USA (Gal - Gpm).
1
2
3
4

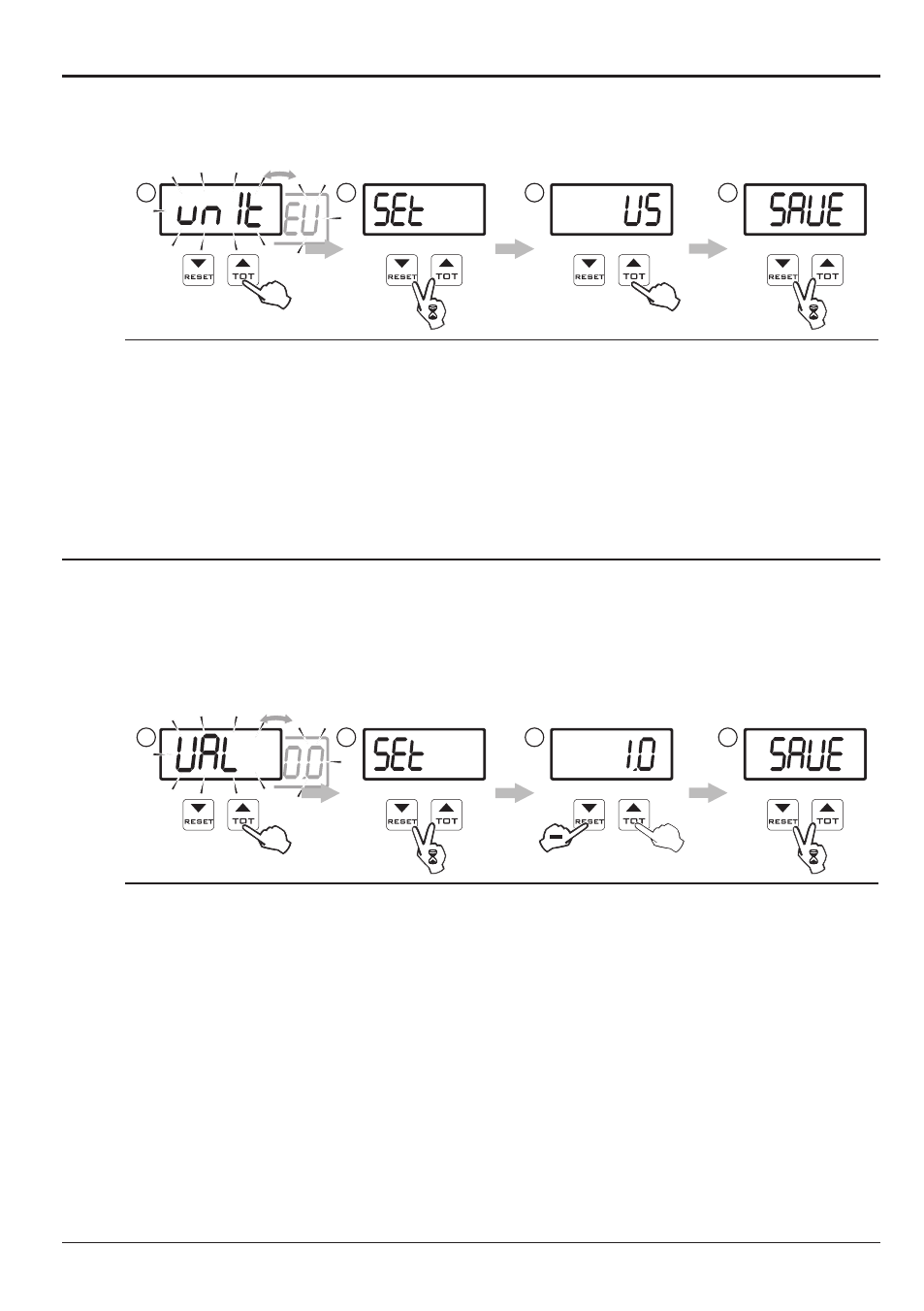

Der Zugriff auf das Spezialmenü "OPT" erfolgt wie in Par. 4.2 angegeben.
1) Nacheinander drücken, um die aktivierte Maßeinheit anzuzeigen; der Wert wird abwechselnd mit der
Meldung
"UNIT" angezeigt.
2) Für die Änderung der Daten, die Tasten so lange gleichzeitig drücken, bis die Meldung
"SET" am Display
angezeigt wird.
3) Drücken, um die gewünschte Maßeinheitsart zu wählen.
4) Für die Bestätigung der Einstellung, die Tasten so lange gleichzeitig drücken, bis die Meldung
"SAVE"
am Display angezeigt wird.
Die eingestellte Maßeinheit wird abwechselnd mit der Meldung
"UNIT" angezeigt.
4.5
Ventilaktivierungszeit "VAL"
Über diesen Parameter kann die Zeit, die das auf die Anlage eingebaute Ventil für die komplette Dur-
chführung des Schließvorgangs benötigt, eingestellt werden. Mittels Einstellung dieser Date kann der
Durchflussmesser den genauen Zeitpunkt vorverlegen, an dem der Schließvorgang beginnt. Da-
durch wird vermieden, dass bei Erreichen des eingegebenen Werts eine weitere Produktmenge
einströmt.
VAL = 0 ÷ 20 sec.
1
2
3
4
+
Der Zugriff auf das Spezialmenü "OPT" erfolgt wie in Par. 4.2 angegeben.
1) Nacheinander drücken, um die Ventilaktivierungszeit
"VAL" anzuzeigen.
2) Für die Änderung der Daten, die Tasten so lange gleichzeitig drücken, bis die Meldung
"SET" am
Display angezeigt wird.
3) Mit den Tasten
TOT (erhöhen) und RESET (mindern) den Wert der Aktivierungszeit eingeben; ein
durchgehendes Drücken der jeweiligen Taste ermöglicht eine schnellere Wertänderung.
4) Für die Bestätigung der Einstellung, die Tasten so lange gleichzeitig drücken, bis die Meldung
"SAVE"
am Display angezeigt wird.
Die eingestellte Aktivierungszeit wird abwechselnd mit der Meldung
"VAL" angezeigt.
Abb. 8
Abb. 9
