ARAG ORION Visual Flow - Handbuch (Seite 4)

4

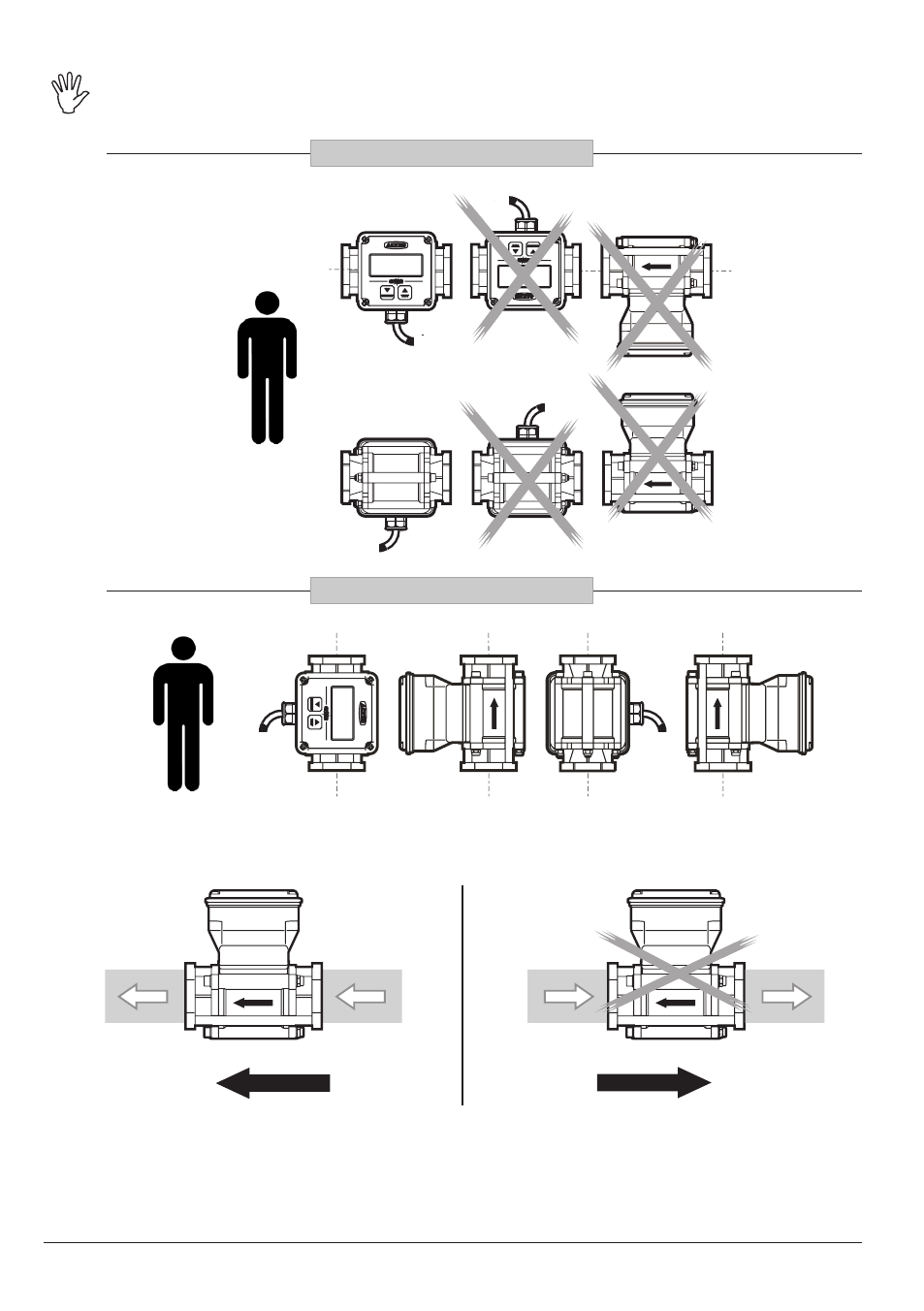

- Für einen korrekten Betrieb, muss die vorgesehene Einbaulage eingehalten werden (Abb. 2a und 2b);
Das Kabel darf NIE nach oben gerichtet angeordnet werden.
HORIZONTALE MONTAGE
OK
OK
VERTIKALE MONTAGE
- Halten Sie die korrekte Ausrichtung des Flüssigkeitseinlauf/-auslauf, so wie vom auf dem
Körper des Durchflussmessers eingeprägten Pfeil angegeben, ein (Abb. 3).
IN OUT IN OUT
Verwenden Sie für die Ein- und Auslaufleitungen einen Durchmesser der dem der Dur-
chläufe im Durchflussmesser entspricht; für einen entsprechenden Bezug verweisen wir
auf die Tabelle 4 (Kap. 7 - Technische Daten).
Abb. 2a
Abb. 2b
Abb. 3
