14
9 Weitere einSteLLUnGen
Die folgenden Angaben treffen auf beide Einsatzarten des Durchflussmessers zu.
9.1 Kalibration
Aufgrund der unterschiedlichen Anlagenkonfigurationen (Leitungen, Ventile usw.)
könnte es zu einer nicht ungenauen Anzeige der Durchflussmenge kommen.
Es wird daher empfohlen, zunächst einen Abgabetest vorzunehmen. Sollte der
gemessene Wert dabei anders als der reelle Wert ausfallen, wird empfohlen, die
Durchflusskonstante zu ändern, indem man eine automatische Kalibration vor-
nimmt oder die Konstante selbst von Hand berechnet.
9.1.1 Automatische Kalibration
Lassen Sie eine zuvor gemessene oder mit einem anderen System messbare Flüssigkeitsmenge
durch den Durchflussmesser fließen.
Umso höher die beim Kalibrierverfahren verwendete
Flüssigkeitsmenge ist, desto genauer wird die Kalibration selbst resultieren.
Erfassungsende
0.0 l/min
¬
¬

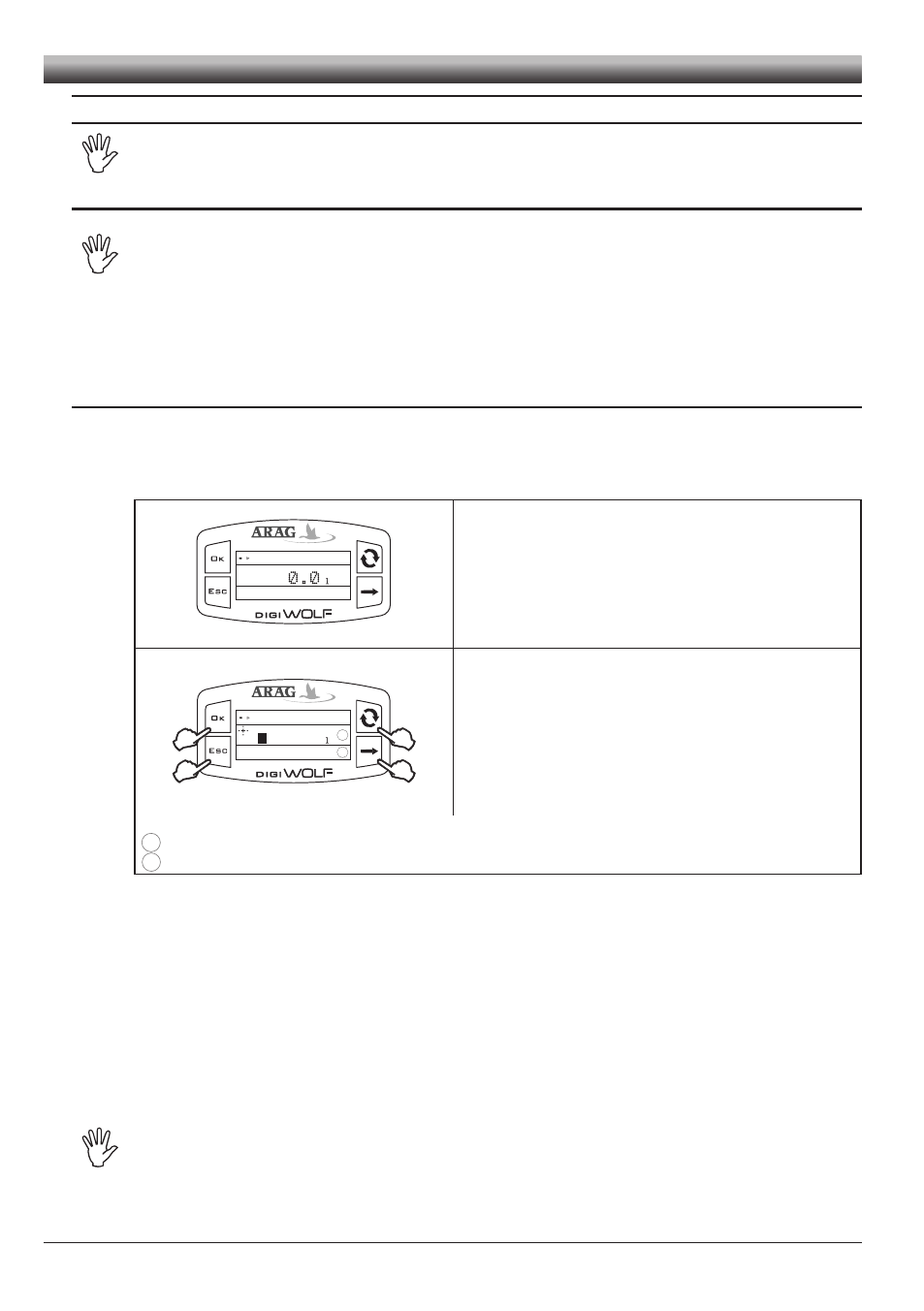

1) Öffnen Sie das Menü der automatischen Kalibration (Hauptmenü
> Kalibration > Autom. Kalibration).
Nach dem Öffnen des Menüs
ist das Gerät für den Messbeginn bereit, ohne dazu weitere
Steuerungen zu erfordern.
Kalibration
67.58 l
¬
¬
C
D
067.58 0
o
1
2
B
A
2) Lassen Sie die Flüssigkeit durch die Anlage fließen. Am Display
wird der zunehmende Wert der gemessenen Flüssigkeitsmenge
angezeigt. Nachdem die Flüssigkeit vollständig durchgelaufen ist,
wird der am Display angezeigte Wert festgehalten.
An diesem Punkt OK drücken. Im unteren Displaybereich wird die
Meldung Stabilisation angezeigt, dann blendet das Gerät
die nebenstehende Anzeige ein.
1
Eingabe der reell während des Kalibrierverfahrens durch den Durchflussmesser durchgeflossene Flüssigkeitsmenge.
2
Anzeige der vom Durchflussmesser während des Kalibierverfahrens erfassten Flüssigkeitsmenge.
3) Geben Sie über die entsprechenden Tasten den Wert der zuvor gemessenen Flüssigkeits-
menge ein:
A) Drücken, um sich zwischen den Ziffern zu bewegen
B) Hintereinander drücken, um den vom Cursor markierten Wert zu ändern
C) Drücken, um das Kalibrierverfahren abzuschließen oder D) 1 Sek. lang drücken, um die
Kalibration zu annullieren.
Sollte nach dem Starten des Kalibrierverfahrens das Gerät keinerlei Durchfluss erfassen
(und am Display weiterhin 0 angezeigt wird), die Taste
OK drücken, um das Kalibrierver-
fahren zu verlassen, ohne die Einstellungen zu speichern.
Sollte das Gerät nach Drücken der Taste
OK weiterhin einen Durchfluss erfassen, wird
nach einigen Sekunden die Fehlermeldung Fluss unterbr.! angezeigt.
Nach Unterbrechung des Durchflusses wird sich die Anzeige wie beim Standardverfahren
stabilisieren.
