ARAG Digiwolf Tank filling system - Handbuch (Seite 8)

8

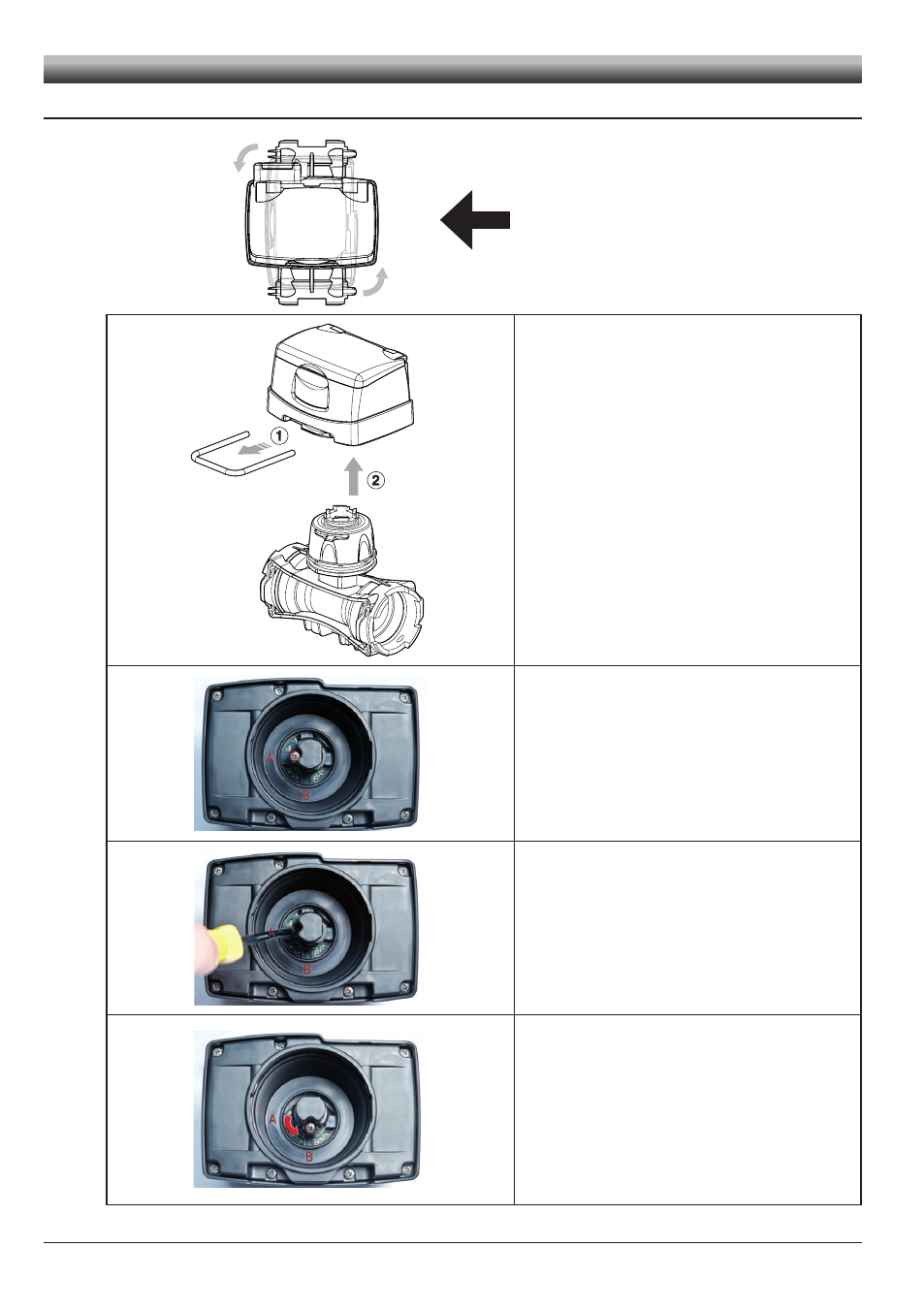

3.4 Drehung des Monitors
Im Fall einer senkrechten Montage kann
der Monitor zur Gewährleistung eines
leichteren Einsatzes des DigiWolf um 90°
zum Körper gedreht werden.
1) Mit Hilfe eines Schraubendrehers die Klemmgabel
vom Monitor abziehen.
2) Den Monitor vom Körper des Durchflussmessers
abziehen.
Nach Umdrehen des Monitors sind die Buchstaben A
und B ersichtlich, die den beiden Positionen (parallel
und auf rechten Winkel zum Körper) entsprechen, in
denen der Monitor montiert werden kann.
Der DigiWolf wird mit einem in der Position A (parallel
zum Körper) montierten Sensor geliefert.
Die Schraube, die den Sensor fixiert, mit einem
Schraubendreher lockern, jedoch
nicht herausziehen.
Den Sensor so lange gegen den Uhrzeigersinn drehen,
bis die Anschlagposition
B erreicht wurde.
Die Schraube, ohne Kraftaufwand, einschrauben.
Der Monitor ist nun bereit, um auf rechten Winkel zum
Körper installiert zu werden.
Den Monitor erneut am Körper des Durchflussmessers
montieren.
INSTALLATION
