15

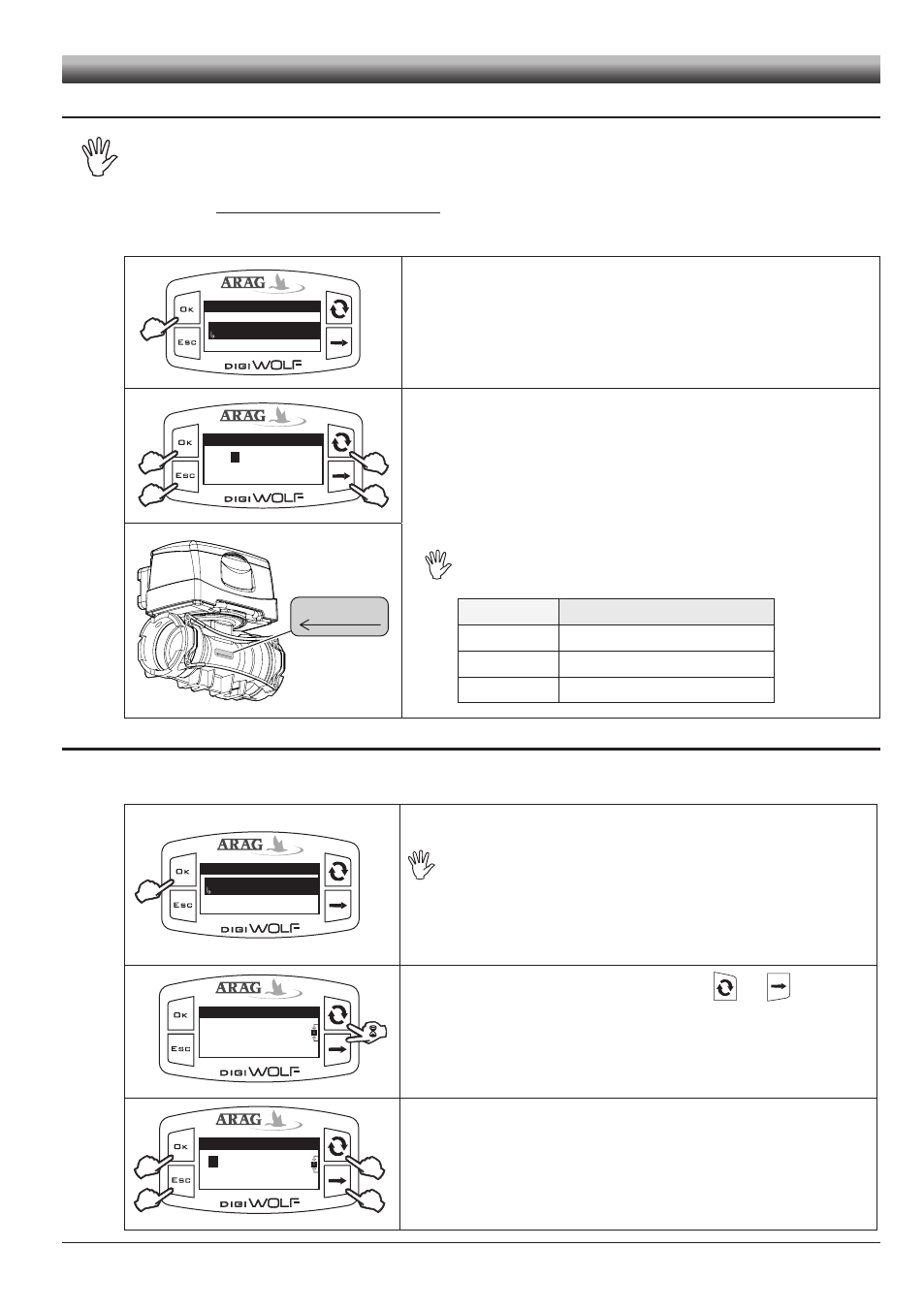

9.1.2 Manuelle Kalibration
Zur manuellen Einstellung der Durchflusskonstanten müssen Sie die angemessene Konstante unter
Anwendung der folgenden Formel kalkulieren:
Kalibration
Man. Kalibration
Autom. Kalibration
600
1) Öffnen Sie das Menü der manuellen Kalibration (Hauptmenü > Kalibration >
Man. Kalibration).
Im Menü der Kalibration die Angabe der manuellen Kalibration wählen,
unter der Angabe zeigt das Display den Wert der aktuell eingestellen
Konstanten an.
Drücken Sie die Taste OK, um so den Wert ändern zu können.
Durchflusskonstante
Min. Wert
Max. Wert
C
1
50000
B
D A
0600 0
2) Über die Tasten nun den Wert der Durchflussmesserkonstanten wählen:
A) Drücken, um sich zwischen den Ziffern zu bewegen
B) Hintereinander drücken, um den vom Cursor markierten Wert zu ändern
C) Drücken, um die Änderung zu speichern, oder D) drücken, um die Bild-
schirmseite zu verlassen, ohne die Änderung der Date zu bestätigen. Nehmen
Sie dabei Bezug auf die am Körper angebrachte Etikette.
Der Körper des Durchflussmessers muss mit dem Pfeil auf der
Etikette in die Durchflussrichtung zeigend montiert werden.
ART.-NR. Angenäherte Konstante
4627405A 250
4627506A 132
4627707A 64
APPROXIMATE CONSTANT
XXX
APPRO XIMAT E CON STANT XXX
9.2 Ausbringungsalarme
Geben Sie die minimalen und maximalen Ausbringungswerte ein, bei deren Überschreiten Sie eine
Alarmanzeige am Display erhalten möchten.
Ausbring.alarme
Alarm Min. Ausbr.
Alarm Max. Ausbr.
6.00/min
1) Öffnen Sie das Menü der Ausbringungsalarme (Hauptmenü > Ausbring.
alarme).
Die Eingabe der Alarme bei min. und max. Ausbringung erfolgt in
der gleichen Weise.
Unter der gewählten Angabe bringt das Display den aktuell eingestellten
Wert zur Anzeige.
Drücken Sie die Taste OK, um so die gewählte Menüangabe ändern zu kön-
nen.
Alarm Min. Ausbr.
Min. Wert
Max. Wert
0.1
99999.9
OFF o
2) Zum Aktivieren des Alarms gleichzeitig die Tasten und drücken, bis
die Meldung OFF ausgeblendet und dafür der Wert des eingestellten Ausbrin-
gungsalarms angezeigt wird.
Das gleiche Verfahren zum erneuten Deaktivieren des Ausbringungsalarms
durchführen.
Alarm Min. Ausbr.
Min. Wert
Max. Wert
C
0.1
99999.9
B
D A
0040.0 0
l/min o
3) Geben Sie den Wert des Ausbringungsalarms ein:
A) Drücken, um sich zwischen den Ziffern zu bewegen
B) Hintereinander drücken, um den vom Cursor markierten Wert zu ändern
C) Drücken, um die Änderung zu speichern, oder D) drücken, um die
Bildschirmseite zu verlassen, ohne die Änderung der Date zu bestätigen.
EINSTELLUNGEN
x [am Durchflussmesserangegebene Konstante]
[vom Gerät gemessene Menge]
[reell abgegebene Menge]
