ARAG Digiwolf Tank filling system Benutzerhandbuch
Seite 6
6

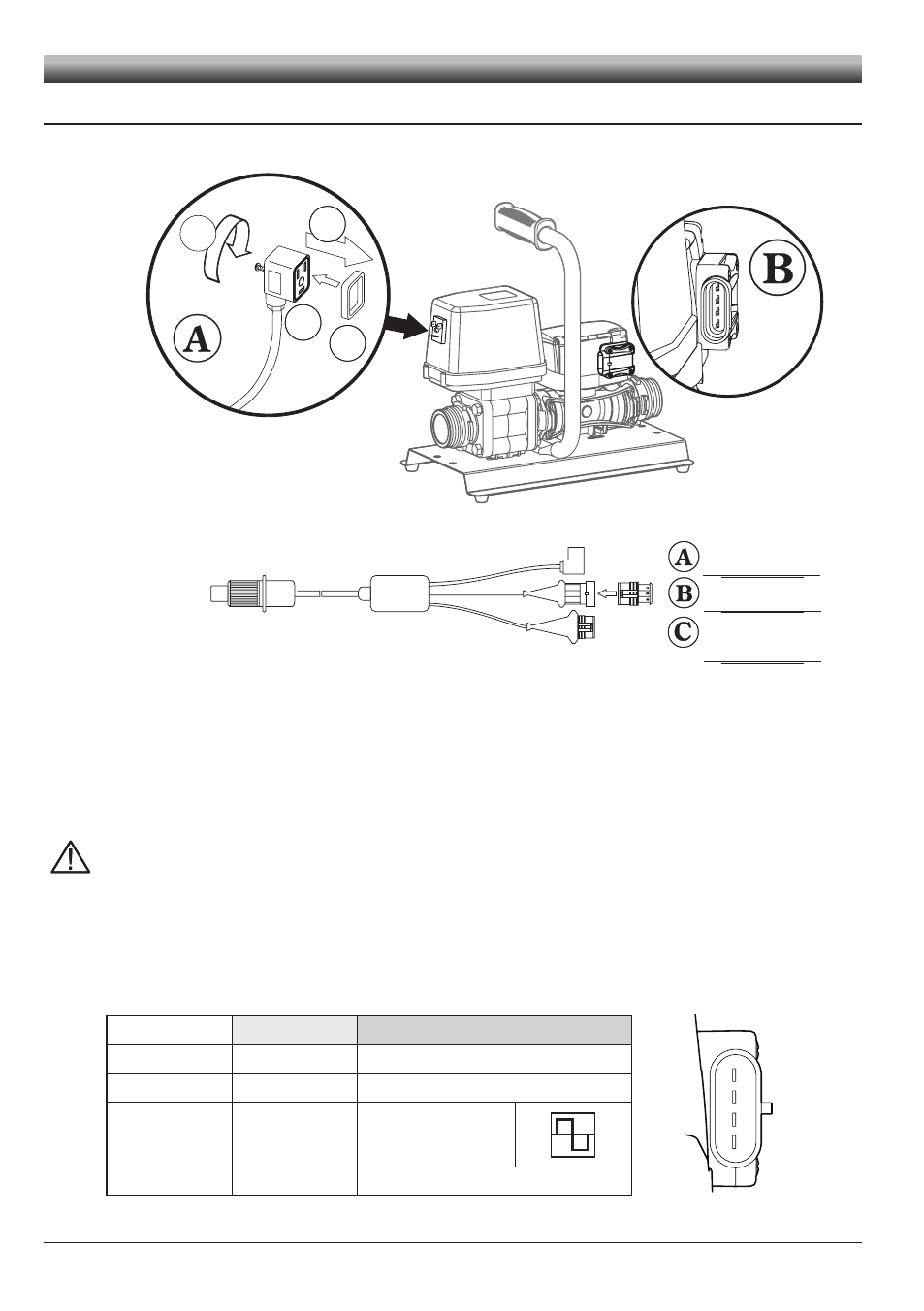

3.1
Elektrische Anschlussverbindungen
Das Tankfüllungssystem muss mit den in der Ausrüstung vorgesehenen Kabeln angeschlossen
werden.
- Ventilschutzkappe abnehmen
- Fügen Sie die Dichtung (
1, Abb. A) am Verbinder (2, Abb. A) an und schließen Sie diesen durch
vollständiges Andrücken an (
3, Abb. A):. Achten Sie beim Einführen darauf dass die Stromanschlüsse
auf dem Ventil nicht verbogen werden.
- Schraube (
4 auf Abb. A) bis zur kompletten Befestigung schrauben.
CACHTUNG: Wenn die Dichtung nicht richtig positioniert wurde, kann es zum Ein-
dringen von Wasser in den Stecker und das Ventil kommen, was die Gefahr einer
Beschädigung der Vorrichtung mit sich bringt.
ANSCHLIESSEN SIE DIE STROMVERSORGUNG NICHT MITTELS DER DIREKTEN
FASTONANSCHLÜSSE AN.
Verbindungen Verbinder Bravo (
c):
Kabelfarbe
Position
Verbindung
Grau
1
GND
Braun
2
+12 VDC
Gelb/Grün
3
Signal
(Rechteckwelle)
Schwarz
4
Pumpensteuerung
Tab. 1
INSTALLATION
4
3
2
1
12 Vdc
zu Flussmesser
ventilkabel
zu Komputer
(z.B. Bravo 400s,
Bravo 300s)
1
2
3
4
