3. Montage des Aufbaugehäuses
(VKCD-1333SM/49, # 92575 und VKCD-1334SM/210, # 92576)
HINWEIS !
Zum Abnehmen des Domes
ein Geldstück in die Öffnung
an der Seite stecken und
drehen.

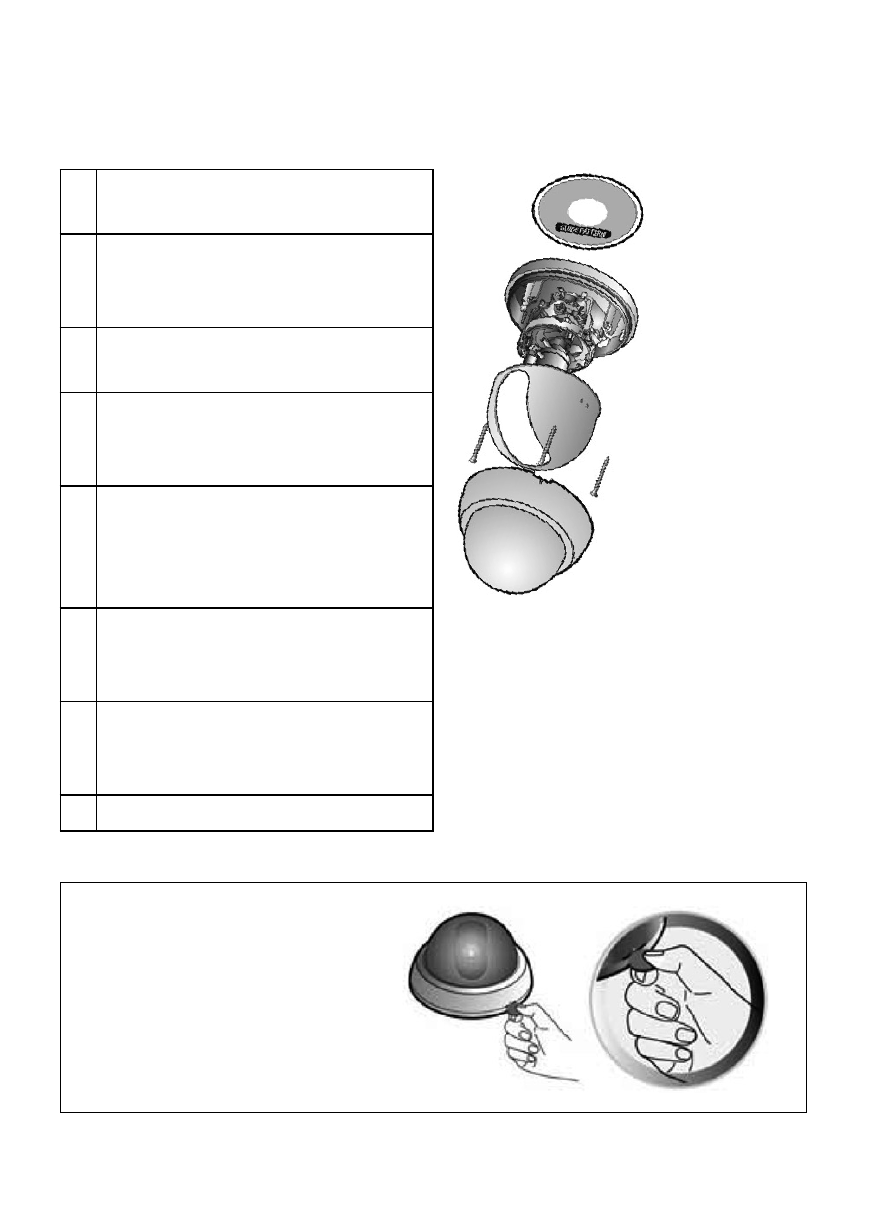

Basis der
Dome-Kamera
Befestigungs-
schrauben
Gehäuse-
abdeckung
Bohrschablone
Inneres Gehäuse
1 Bohrschablone an Wand oder
Decke kleben.
2 Mit Hilfe der Bohrschablone vier
Löcher bohren und Dübel in die
Löcher stecken.
3 Spannungs- und Videokabel zu den
Anschluss-Stellen verlegen.
4 Die Kamerabasis mit den mitgelie-
ferten vier Schrauben an der Decke
bzw. Wand befestigen.
5 Die Kameraklammer nach Einstel-
lung von Fokus und Blickrichtung
(siehe Punkt 6) mit dem Innen-
gehäuse abdecken.
6 Fokus und Richtung mit der
3-achsigen Kameraklammer von
Hand wie gewünscht einstellen.
7 Die Gehäuseabdeckung korrekt
ausgerichtet auf die Basis setzen
und einrasten lassen.
8 Dome auf die Basis drücken.
