Die Positionsanzeige ND 286 ist zum Anschluß von HEIDENHAIN Längenmeß-
systemen oder Drehgebern mit rechteckförmigen Ausgangssignalen vorgesehen.
Die Meßsysteme besitzen eine oder mehrere - insbesondere auch "abstands-
codierte" - Referenzmarken.
Beim Überfahren der Referenzmarke wird ein Signal erzeugt, das diese Position als
Referenzpunkt kennzeichnet. Nach dem Wiedereinschalten wird durch das Überfah-
ren des Referenzpunkts die durch das Bezugspunkt-Setzen festgelegte Zuordnung
zwischen Positionen und Anzeigewerten wieder hergestellt.
Bei abstandscodierten Referenzmarken genügt ein Verfahrweg von maximal 20 mm
für das Wiederherstellen der Zuordnung zwischen Positionen und Anzeigewerten
nach dem Wiedereinschalten.

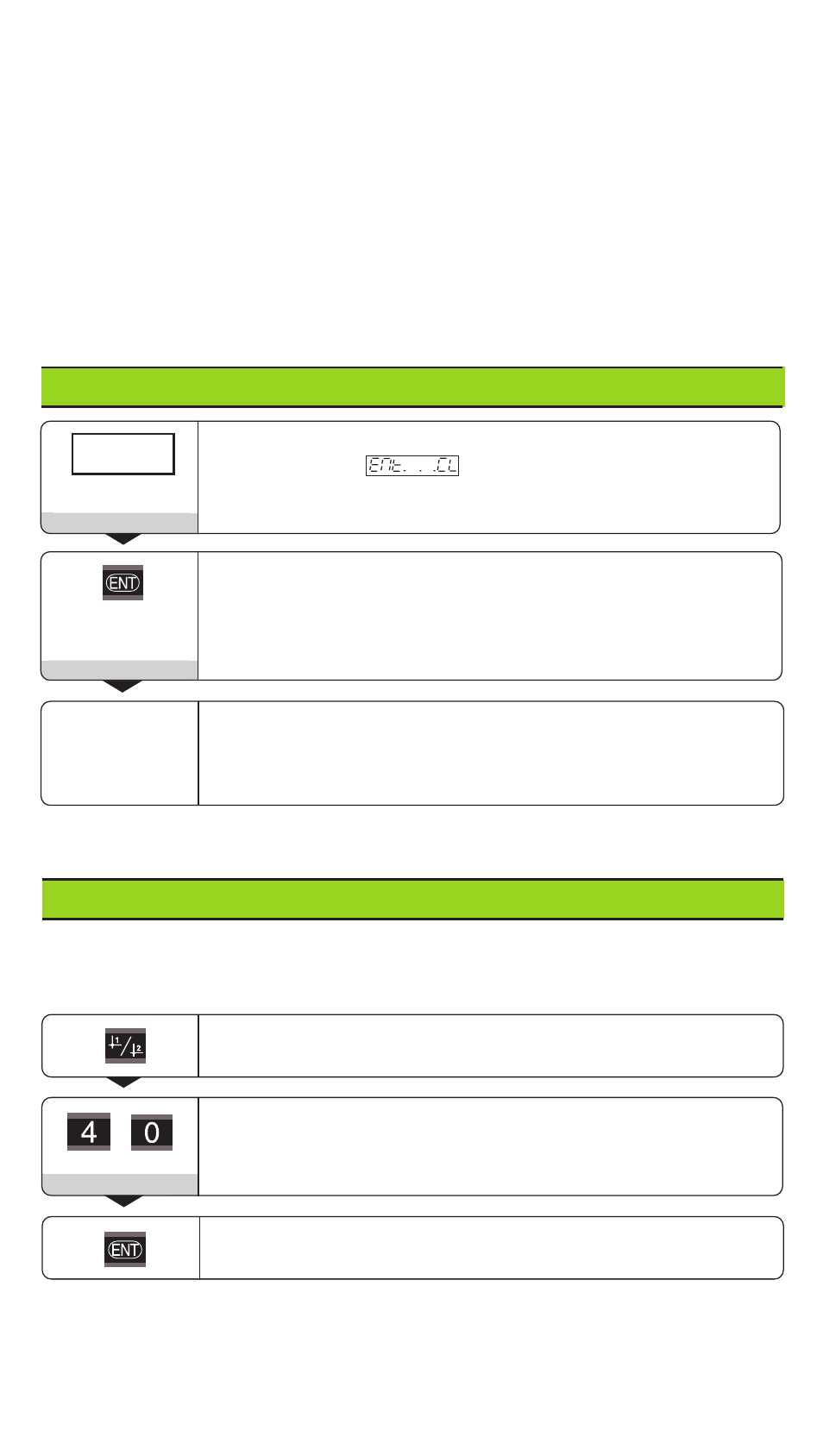

Einschalten
Bezugspunkt 1 oder 2 wählen.
Zahlenwert eingeben, z.B. 40.
Zwischen den beiden Bezugspunkten kann beliebig umgeschaltet werden.
Verwenden Sie den Bezugspunkt 2, wenn Sie Kettenmaße anzeigen wollen!
4 0
Eingegebenen Zahlenwert übernehmen.
Referenzmarken-Auswertung einschalten.
• Anzeige zeigt den zuletzt der Referenzmarken-Position
zugeordneten Wert an.
• Leuchtfeld REF leuchtet.
• Dezimalpunkt blinkt.
5 , 6 9 7
0 ➤1
Anzeige einschalten (Schalter an der Gehäuse-Rückseite).
• Anzeige zeigt
an.
• Leuchtfeld REF blinkt.
• Datenschnittstelle zeigt ERROR 07
Referenzpunkt überfahren.
Verfahren, bis Anzeige zählt und der Dezimalpunkt nicht
mehr blinkt.
Wenn Sie die Referenzmarken-Auswertung nicht nicht nicht nicht nicht wünschen, drücken Sie die
Taste CL CL CL CL CL anstelle der Taste ENT.
Bezugspunkt-Setzen
Beim Bezugspunkt-Setzen ordnen Sie einer bestimmten Position den
zugehörigen Anzeigewert zu.
Beim ND 286 können Sie zwei voneinander unabhängige Bezugspunkte festlegen.
