HEIDENHAIN ND 281 B v.1 Benutzerhandbuch
Seite 41
41
Messwert ausgeben nach Signal am Eingang „Kontakt“
oder „Impuls“
Um die Messwert-Ausgabe über die Schnittstelle EXT (X41)
zu starten, haben Sie zwei Möglichkeiten:
➤
➤
➤
➤
➤ Legen Sie den Eingang „Kontakt“ (Pin 23 an X41) auf 0 V,
z.B. durch einen einfachen Schalter (Schließer).
oder
➤
➤
➤
➤
➤ Legen Sie den Eingang „Impuls“ (Pin 22 an X41) auf 0 V,
z.B. durch Ansteuerung mit einem TTL-Baustein
(z.B. SN74LSxx).
Charakteristische Zeiten bei der Messwert-Ausgabe
Vorgang
Zeit
Mindestdauer des Signals „Kontakt“
t
e
‡ 7 ms
Mindestdauer des Signals „Impuls“
t
e
‡ 1.5 µs
Einspeicherverzögerung nach „Kontakt“
t
1
† 5 ms
Einspeicherverzögerung nach „Impuls“
t
1
† 1 µs
Messwert-Ausgabe nach
t
2
† 50 ms
Regenerationszeit
t
3
‡ 0
Dauer der Messwertübertragung
t
D
=
[s]

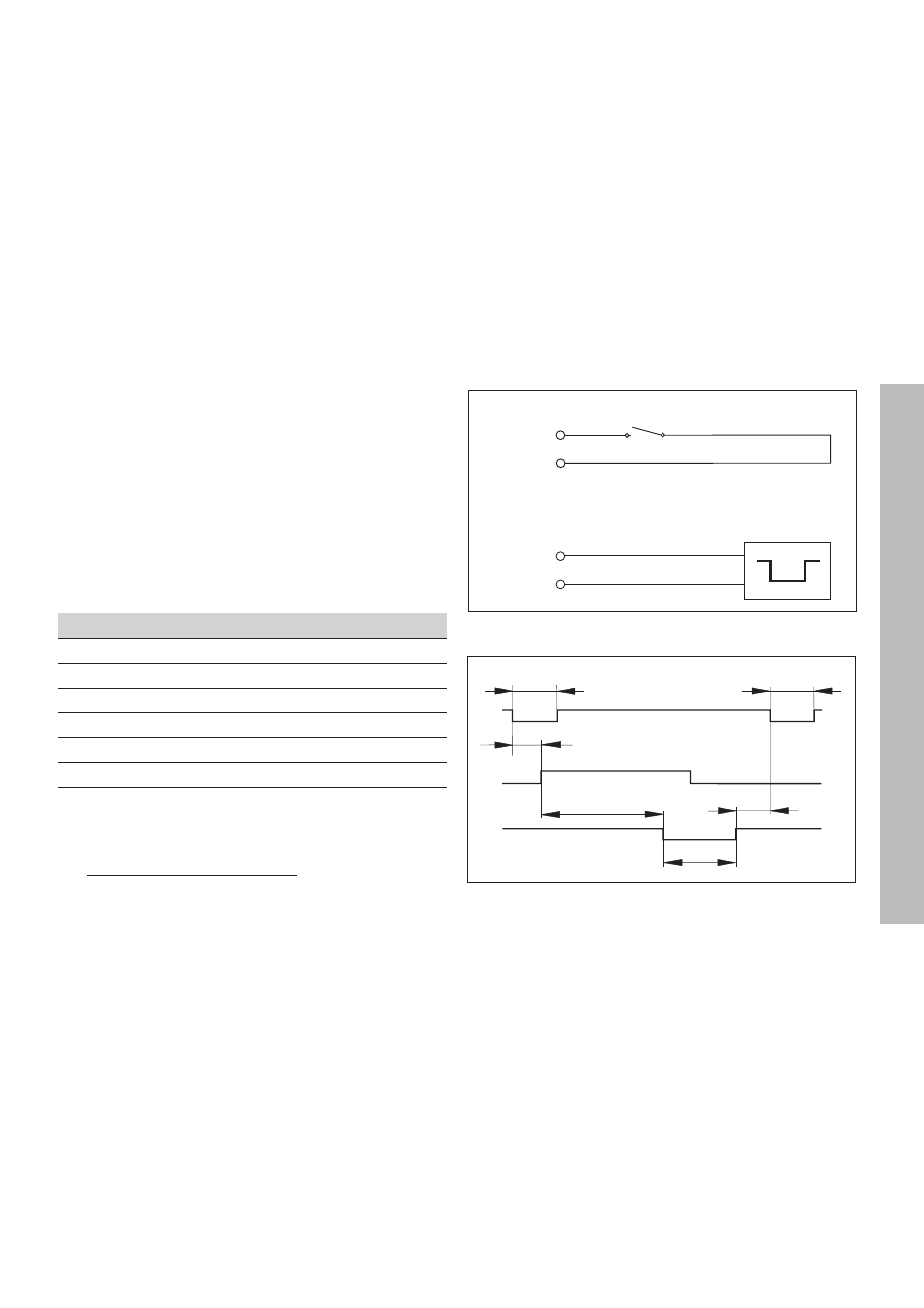

Ansteuerung der Eingänge „Kontakt“ und „Impuls“ am
Sub-D-Anschluss EXT (X41)
Signallaufzeiten bei Messwert-Ausgabe nach „Impuls“ oder
„Kontakt“
Pin 1(0V)
Pin 23
Pin 22
Pin 1(0V)
EXT(X41)
EXT(X41)
t
1
t
2
t
e
t
e
t
D
t
3
187 + (11 • Anzahl der Leerzeilen)
Datenschnittstelle V.24/RS-232-C (X31)
Baud-Rate
