42
Datenschnittstelle V.24/RS-232-C (X31)
Baud-Rate
Messwert ausgeben nach Signal „STX“ (Ctrl B)
Wenn die Messwertanzeige das Steuerzeichen STX (Ctrl B)
über die Datenschnittstelle V.24/RS-232 (X31) empfängt, gibt
sie den aktuellen Messwert über die Schnittstelle aus.
➤ ➤ ➤ ➤ ➤ Übertragen Sie das Steuerzeichen Ctrl B auf der Leitung
RXD der Datenschnittstelle V.24/RS-232-C (X31).
Charakteristische Zeiten bei der Messwert-Ausgabe
Vorgang Zeit
Einspeicherverzögerung t
1
≤
1 ms
Messwert-Ausgabe nach t
2
≤
50 ms
Regenerationszeit t
3
≥
0
Die Zeit erhöht sich, wenn Funktionen aktiv sind
(z.B. Messreihe mit Differenzwert-Anzeige)..
Dauer der Messwertübertragung
t
D
= [s]

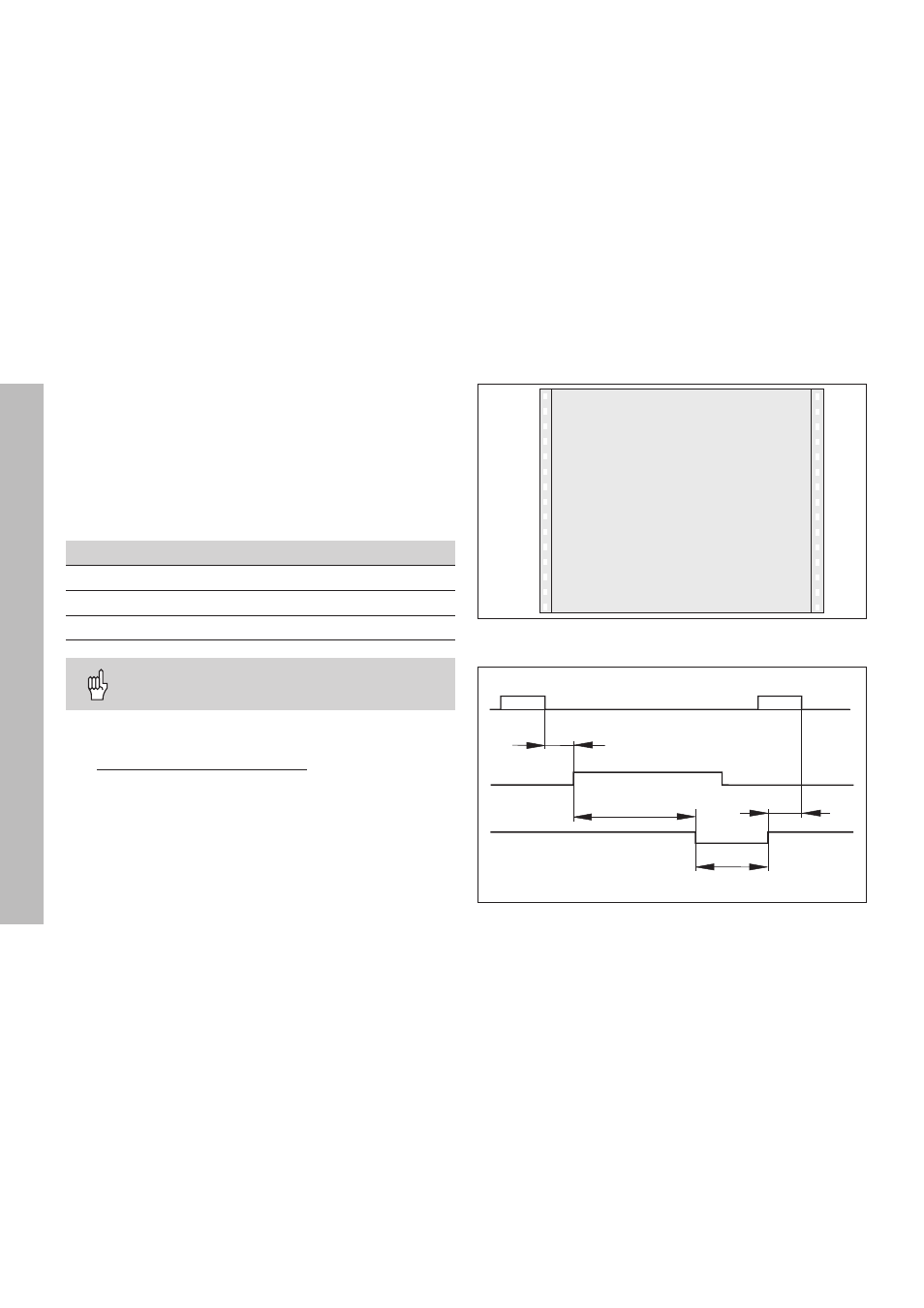

Signallaufzeiten bei Messwert-Ausgabe nach „Ctrl B“
BASIC-Programm zur Messwert-Ausgabe über „Ctrl B“
10 L%=18
20 CLS
30 PRINT "V.24/RS-232-C"
40 OPEN "COM1:9600,E,7" AS#1
50 PRINT #1, CHR$ (2);
60 IF INKEY$<>""THEN 130
70 C%=LOC(1)
80 IF C%<L%THEN 60
90 X$=INPUT$(L%,#1)
100 LOCATE 9,1
110 PRINT X$;
120 GOTO 50
130 END
t
1
t
2
Ctrl B
t
D
t
3
Ctrl B
187 + (11 • Anzahl der Leerzeilen)
