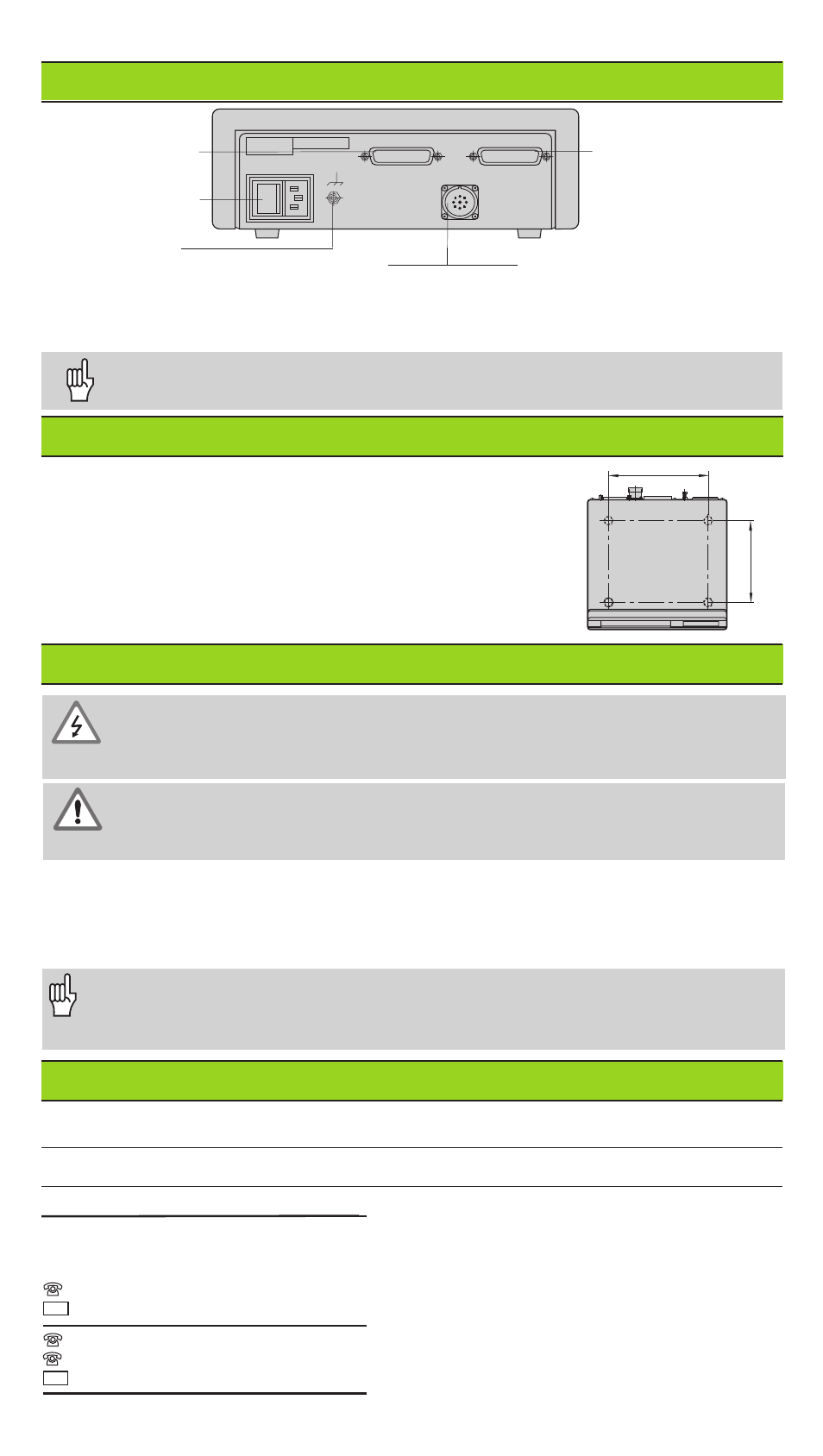

Rückansicht
Daten-Schnittstelle
V.24 / RS-232-C
Netzschalter
Aufstellen und Befestigen
Sie können die Anzeige mit M4-Schrauben am Boden
befestigen.
Die Anzeigen lassen sich auch gestapelt aufstellen.
Steckeinsätze mit Klebefläche (im Lieferumfang
enthalten) verhindern, daß gestapelte Anzeigen
verrutschen.
172 ± 0.2
6.77 ± .008"
140
± 0.2
5.51
±
.008"
Stromschlag-Gefahr!
Vor Öffnen des Gerätes Netzstecker ziehen!
Schutzleiter anschließen! Der Schutzleiter darf nie unterbrochen sein!
Gefahr für interne Bauteile!
Steckverbindungen nur bei ausgeschaltetem Gerät herstellen oder lösen!
Nur Originalsicherungen als Ersatz verwenden!
Zur Erhöhung der Störfestigkeit den Erdungsanschluß auf der Gehäuse-
Rückseite mit dem zentralen Erdungspunkt der Maschine verbinden!
(Mindestquerschnitt 6 mm
2 )
284 250-06 · SW 246 183 01 · 3 · 6/99 · H · Printed in Germany · Änderungen vorbehalten
Die Schnittstellen X1, X31 und X41 erfüllen die "Sichere Trennung vom
Netz" nach EN 50 178.
ND 261 V, Id.-Nr. 322 352 ..
Winkelmeßsystem-Eingang: 1 V
SS
Anschlußkabel: max. 60 m
max.Eingangsfrequenz: 300 kHz
ND 261 A, Id.-Nr. 283 482 ..
Winkelmeßsystem-Eingang: 11 µA
SS
Anschlußkabel: max. 30 m
max. Eingangsfrequenz: 100 kHz
Erdungsanschluß
X1
X31 (V.24 /RS-232-C) X41 (EXT)
100 ... 240 V
50 ... 60 Hz
Sub-D-Anschluß EXT
Spannungsversorgung und Netzanschluß
Primärgetaktetes Netzteil.
Spannungsbereich 100 V bis 240 V (– 15 % bis + 10 %) Frequenz 48 Hz bis 62 Hz,
Leistungsaufnahme typ. 8 W, Netzsicherung F 1 A im Gerät.
Mindestquerschnitt des Netzanschlußkabels: 0,75 mm
2
Umgebungsbedingungen
Temperaturbereich Betrieb: 0 °C bis +45 °C; Lagerung –30 °C bis +70 °C
Luftfeuchtigkeit Jahresmittel: F
rel
< 75 %; Maximum: F
rel, max
< 90 %
Masse 1,5 kg
