Daten ausgeben
Sie haben drei Möglichkeiten, Daten auszugeben:
➤ PRINT-Funktion: Drücken Sie die Taste MOD (diese Möglichkeit läßt sich mit
dem Betriebsparameter P86 sperren); oder
➤ Geben Sie den Befehl STX (CTRL B) über den Eingang RXD ein; oder
➤ Geben Sie einen Einspeicherbefehl am Sub-D-Anschluß EXT ein.
Ein Verbindungskabel (z.B. zu einem PC) können Sie bei HEIDENHAIN bestellen
(Id.-Nr. 274 545 ..); Kabellänge bis zu 20 m.
Betriebsparameter zur Daten-Ausgabe: P50, P51

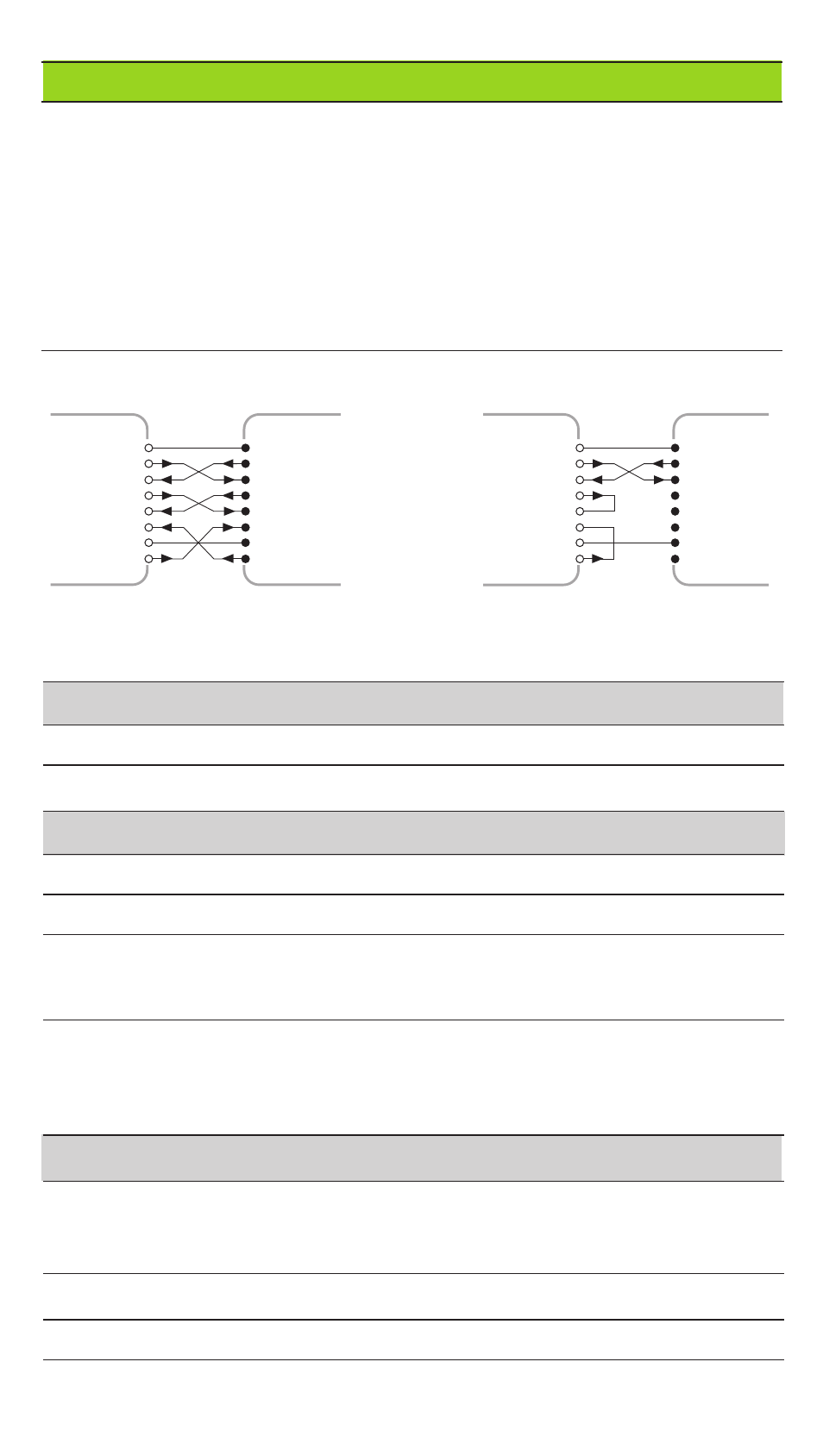

Verdrahtung und Pinbelegung
Anschlußkabel werden entweder voll verdrahtet (links) oder nur teilweise (rechts).
1 GND
2
3
4
5
6
20
7
TXD
RXD
RTS
CTS
DSR
GND SIGNAL
DTR
CHASSIS 1 GND
2
3
4
5
6
20
7
TXD
RXD
RTS
CTS
DSR
GND SIGNAL
DTR
CHASSIS
ND
1 1 GND
2
3
4
5
6
20
7
TXD
RXD
RTS
CTS
DSR
GND SIGNAL
DTR
CHASSIS
2
3
4
5
6
20
7
ND
GND
TXD
RXD
RTS
CTS
DSR
GND SIGNAL
DTR
CHASSIS
CHASSIS GND: Gehäusemasse, TXD: Sendedaten, RXD: Empfangsdaten,
RTS: Sendeanforderung, CTS: Bereit zum Senden, DSR: Übermittlungseinheit
bereit, SIGNAL GND: Signalmasse, DTR: Datenendgerät bereit
Signale Signalpegel "aktiv" Signalpegel "nicht aktiv"
TXD, RXD –3V bis –15V +3V bis +15V
RTS, CTS, DSR, DTR +3V bis +15V –3V bis –15V
Übertragungs-Format und Steuerzeichen
Übertragung im ASCII-Code
Datenwort 1 Start-Bit, 7 Daten-Bits, Paritäts-Bit (gerade Parität), 2 Stop-Bits
Steuerzeichen Meßwert abrufen: STX (CTRL B), Unterbrechung DC3 (CTRL S),
Fortsetzen DC1 (CTRL Q)
Fehlermeldung abfragen: ENQ (CTRL E)
Reihenfolge • Vorzeichen • Zahlenwert mit bis zu 2 Dezimalpunkten
• Einheit (Leerzeichen = mm, " = Zoll, ? = Störung)
• Klassierzustand (<, >, =; ? wenn P18 > P19) oder Leerzeichen
• Leerzeichen • Wagenrücklauf • Zeilenvorschub
Einspeicher- und Übertragungszeiten
Die Dauer der Datenübertragung hängt ab von der gewählten Baud-Rate und der
Anzahl der zusätzlich eingefügten Leerzeilen. Die Einspeicher- und Übertragungs-
zeiten verlängern sich bei Anzeige in Grad, Minuten und Sekunden.
Einspeichersignal STX (CTRL B) EXT (Impuls) EXT (Kontakt) PRINT
Einspeichern nach
≤
1 ms
≤
1 µs
≤
5 ms
≤
42 ms
Datenübertragung nach
≤
44 ms
≤
44 ms
≤
48 ms
≤
85 ms
