HEIDENHAIN ND 221 v.2 - Handbuch (Seite 4)

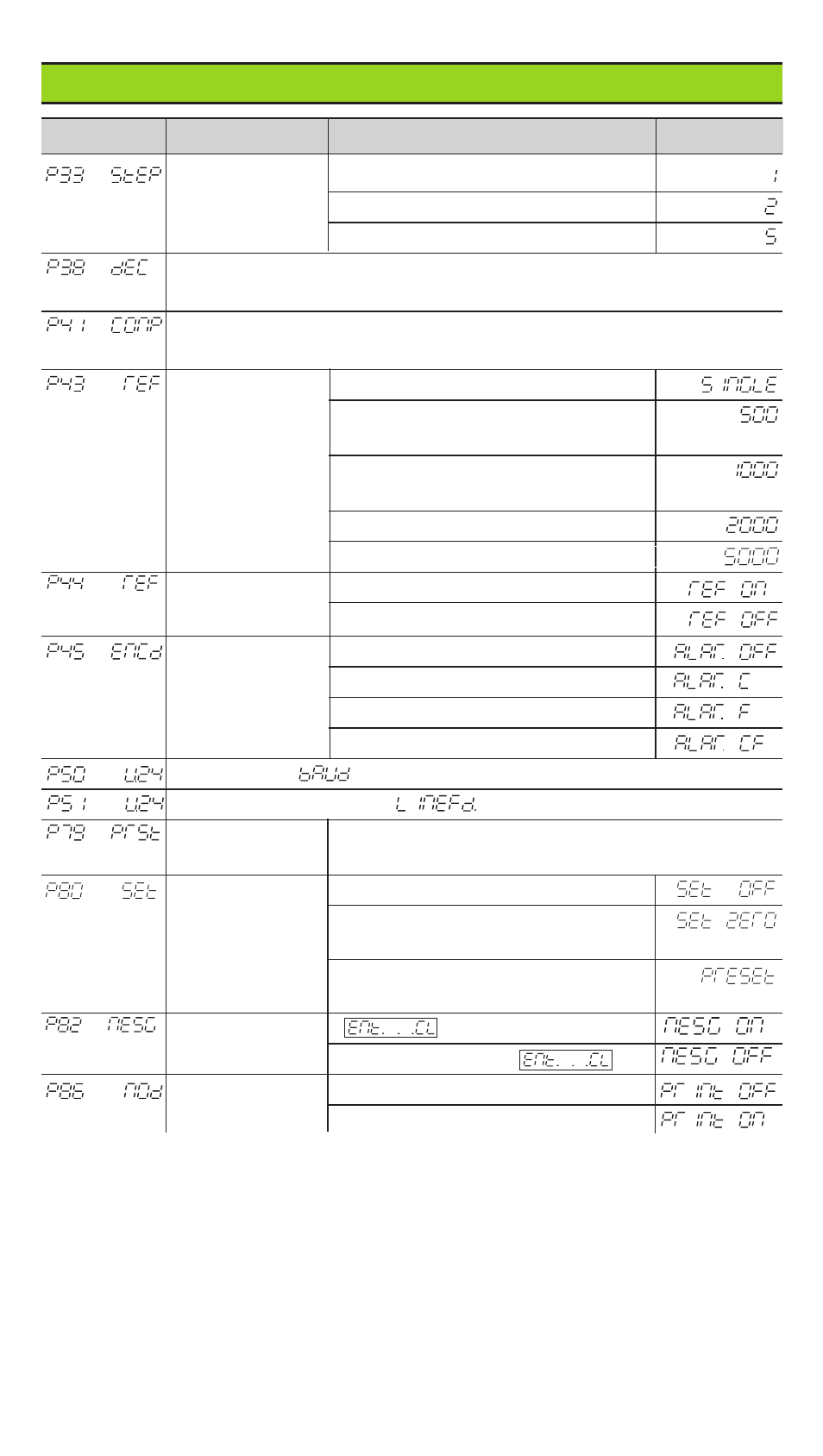

Betriebsparameter-Liste
- Fortsetzung
Parameter Bedeutung Funktion / Wirkung Einstellung
Zählweise 0 - 1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 - 0
0 - 2 - 4 - 6 - 8 - 0
0 - 5 - 0
Nachkommastellen 1 / 2 / 3 / 4 / 5 / 6 (bis 8 bei Zoll-Anzeige)
Decimal Point
Lineare Fehlerkompensation 1)
Compensation – 99 999,9 < P41 < + 99 999,9 [µm/m]
Referenz- einzelne Referenzmarke
marken abstandscodiert mit 500
•
SP
(SP = Signalperiode)
abstandscodiert mit 1 000
•
SP
(z.B.für LS 303 C / LS 603 C)
abstandscodiert mit 2 000
•
SP
abstandscodiert mit 5 000
•
SP
Auswertung der Referenzmarken auswerten
Referenzmarken Referenzmarken nicht auswerten
Meßsystem- keine Überwachung ( Alarm Off)
Encoder Überwachung Verschmutzung ( Contamination)
Frequenz ( Frequency)
Frequenz und Verschmutzung
Baud-Rate 110, 150, 300, 600, 1200, 2400, 4800, 9600
Zusätzliche Leerzeilen 0 bis 99 ( Linefeed)
Wert für Zahlenwert eingeben für das Bezugspunkt-
Preset Bezugspunkt Setzen mit Taste ENT
Anzeige kein Nullen/Setzen mit CL/ENT
setzen Nullen mit CL ( Set Zero),
kein Setzen mit ENT
Nullen mit CL und
Setzen mit ENT auf Wert aus P79
Verhalten nach Meldung
Message Einschalten Anzeige zeigt nicht
Funktion PRINT PRINT gesperrt
Mode sperren PRINT nicht gesperrt
1) Eingabewert für P41 ermitteln
Beispiel: Angezeigte Meßlänge La = 620,000 mm
Tatsächliche Länge (ermittelt z.B. mit dem Vergleichsmeßsystem
VM 101 von HEIDENHAIN) Lt = 619,876 mm
Längendifferenz
∆
L = Lt – La = – 124 µm
Korrekturfaktor k: k =
∆
L / La = – 124 µm / 0,62 m = – 200 [µm/m]
