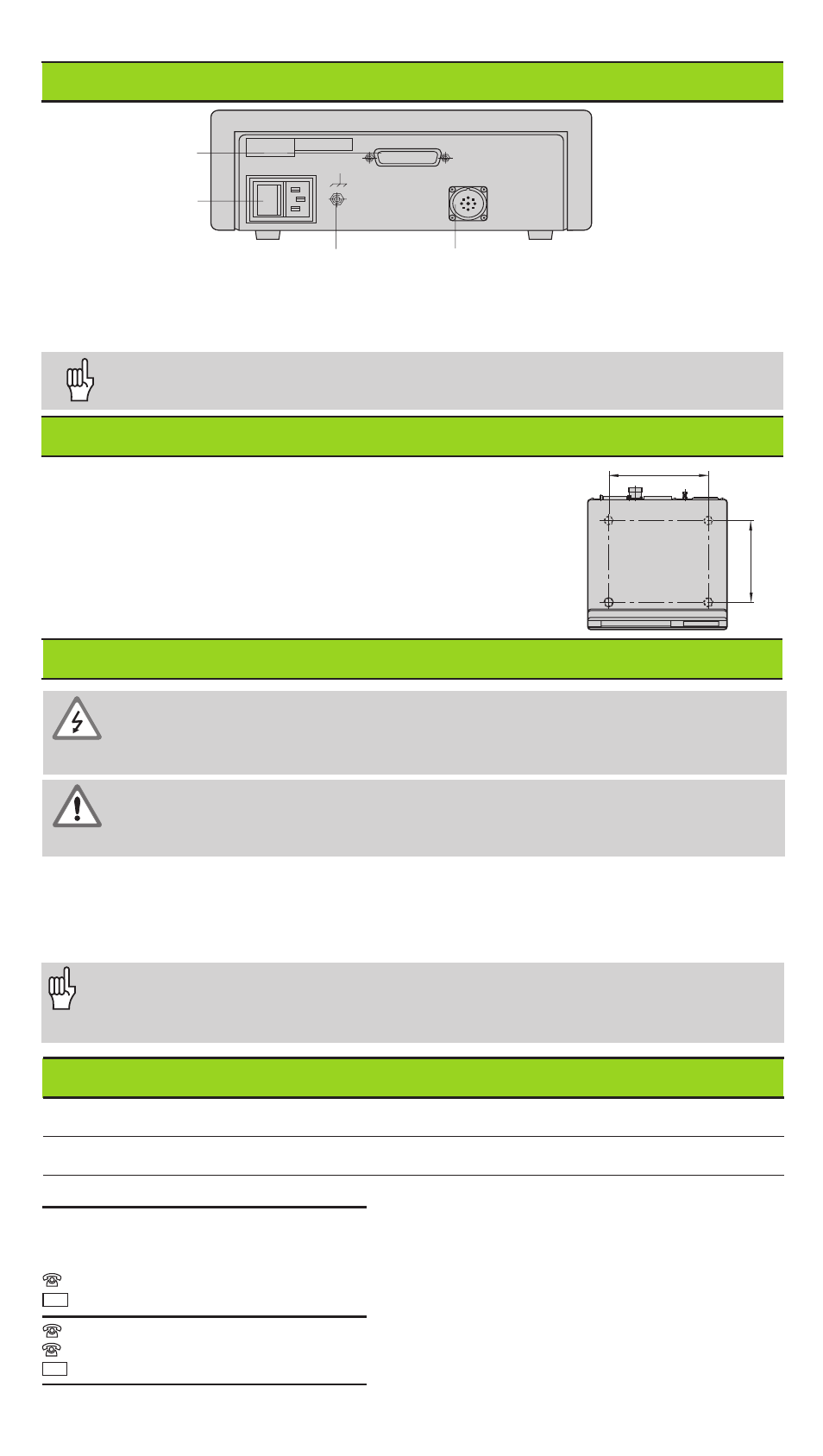

Rückansicht
X1
X31 (V.24/RS-232-C)
100 ... 240 V
50 ... 60 Hz
Daten-Schnittstelle
V.24 / RS-232-C
Eingang für HEIDENHAIN Längenmeßsystem
mit sinusförmigen Ausgangssignalen (7µA
SS
bis
16 µA
SS
), Anschlußkabel maximal 30 m lang,
maximale Eingangsfrequenz: 100 kHz
Erdungsanschluß
Netzschalter
Die Schnittstellen X1 und X31 erfüllen die "Sichere Trennung vom Netz"
nach EN 50 178.
Aufstellen und Befestigen
Sie können die Anzeige mit M4-Schrauben am Boden
befestigen.
Die Anzeigen lassen sich auch gestapelt aufstellen.
Steckeinsätze mit Klebefläche (im Lieferumfang
enthalten) verhindern, daß gestapelte Anzeigen
verrutschen.
172 ± 0.2
6.77 ± .008"
140
± 0.2
5.51
± .008"
Stromschlag-Gefahr!
Vor Öffnen des Gerätes Netzstecker ziehen!
Schutzleiter anschließen! Der Schutzleiter darf nie unterbrochen sein!
Gefahr für interne Bauteile!
Steckverbindungen nur bei ausgeschaltetem Gerät herstellen oder lösen!
Nur Originalsicherungen als Ersatz verwenden!
Primärgetaktetes Netzteil.
Spannungsbereich 100 V bis 240 V (– 15 % bis + 10 %), Frequenz 48 Hz bis 62 Hz,
Leistungsaufnahme typ. 8 W, Netzsicherung F 1 A im Gerät.
Mindestquerschnitt des Netzanschlußkabels: 0,75 mm
2
Temperaturbereich Betrieb: 0 °C bis +45 °C; Lagerung –30 °C bis +70 °C
Luftfeuchtigkeit Jahresmittel: F
rel
< 75 %; Maximum: F
rel,max
< 90 %
Masse 1,5 kg
Umgebungsbedingungen
Zur Erhöhung der Störfestigkeit den Erdungsanschluß auf der Gehäuse-
Rückseite mit dem zentralen Erdungspunkt der Maschine verbinden!
(Mindestquerschnitt 6 mm
2
)
284 249-05 · SW 246 181 01 · 5 · 6/99 · H · Printed in Germany · Änderungen vorbehalten
Spannungsversorgung und Netzanschluß
