Programmieren: Konturen programmieren
6.3 Kontur anfahren und verlassen
6
192
TNC 320 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2014
6.3 Kontur anfahren und verlassen

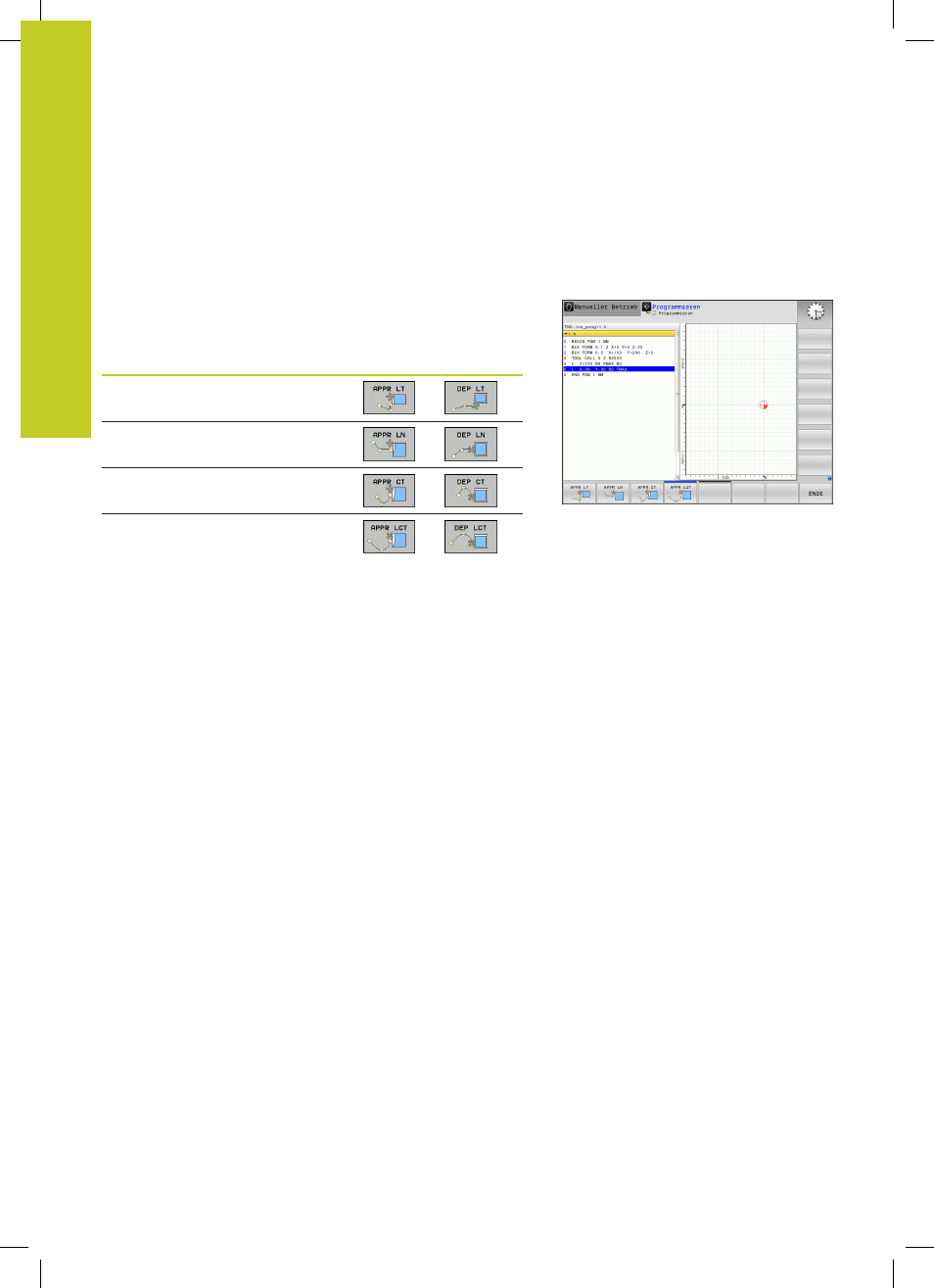

Übersicht: Bahnformen zum Anfahren und Verlassen
der Kontur
Die Funktionen
APPR (engl. approach = Anfahrt) und DEP (engl.
departure = Verlassen) werden mit der
APPR/DEP-Taste aktiviert.
Danach lassen sich folgende Bahnformen über Softkeys wählen:
Funktion Anfahren Verlassen
Gerade mit tangentialem Anschluss
Gerade senkrecht zum Konturpunkt
Kreisbahn mit tangentialem
Anschluss
Kreisbahn mit tangentialem
Anschluss an die Kontur, An- und
Wegfahren zu einem Hilfspunkt
außerhalb der Kontur auf tangential
anschließendem Geradenstück
Schraubenlinie anfahren und verlassen
Beim Anfahren und Verlassen einer Schraubenlinie (Helix) fährt das
Werkzeug in der Verlängerung der Schraubenlinie und schließt so
auf einer tangentialen Kreisbahn an die Kontur an. Verwenden Sie
dazu die Funktion
APPR CT bzw. DEP CT.
