DXF-Dateien verarbeiten (Software-Option) 7.1
7
TNC 320 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2014
251
Wenn Sie noch weitere Bearbeitungspositionen
wählen wollen um diese in einer anderen Datei
zu speichern: Icon gewählte Elemente aufheben
drücken und wie zuvor beschrieben wählen

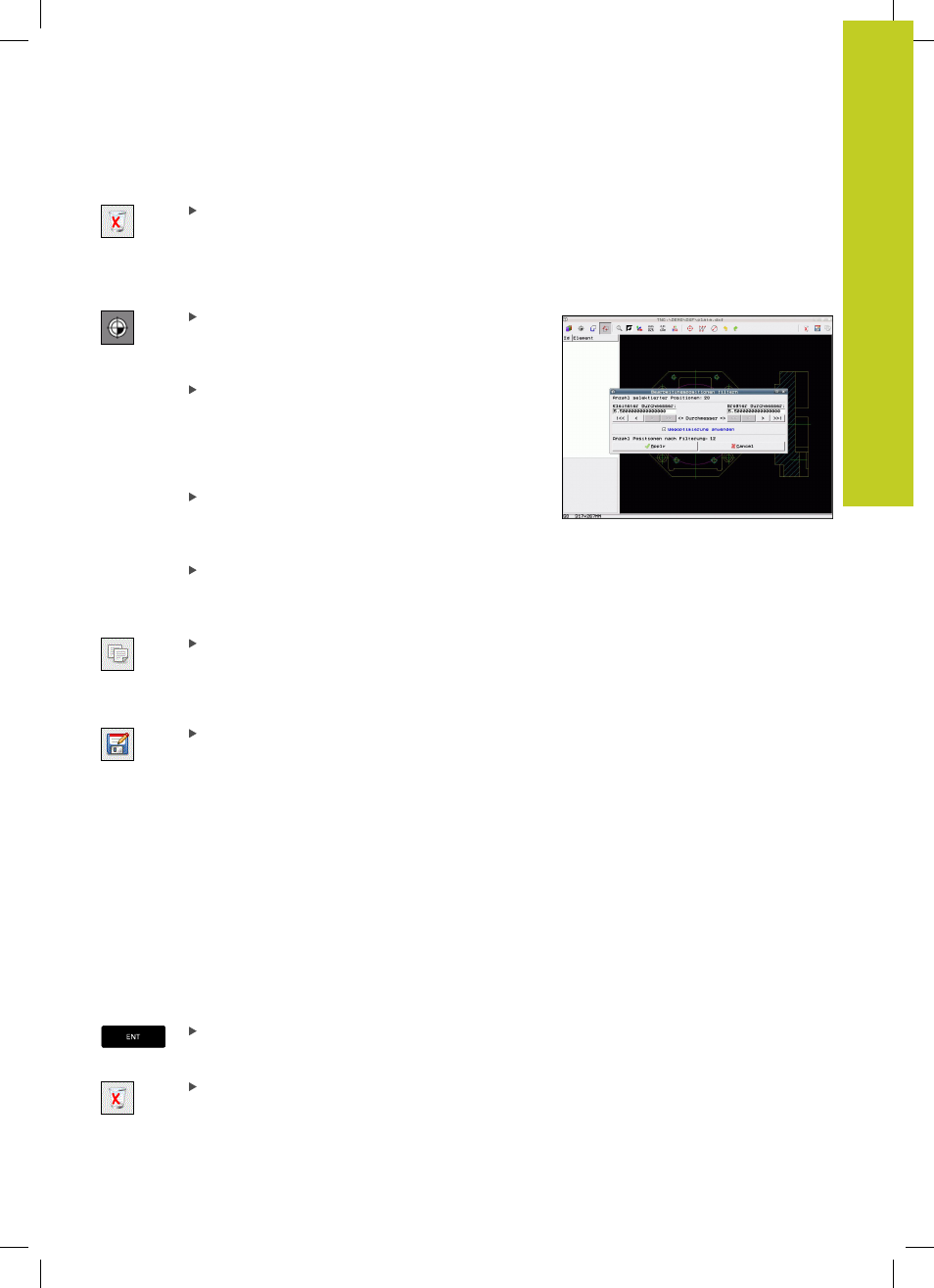

Schnellanwahl von Bohrpositionen über Maus-Bereich
Modus zum Selektieren von Bearbeitungsposition
wählen: Die TNC blendet die im linken Fenster
angezeigten Layer aus und das rechte Fenster ist
für die Positionsauswahl aktiv
Shift-Taste auf der Tastatur drücken und mit der
linken Maus-Taste einen Bereich aufziehen, in dem
die TNC alle enthaltenen Kreismittelpunkte als
Bohrpositionen übernehmen soll: Die TNC blendet
ein Fenster ein, in dem Sie die Bohrungen nach
ihrer Größe filtern können
Filtereinstellungen setzen siehe "" und mit
Schaltfläche
Anwenden bestätigen: Die TNC
übernimmt die gewählten Positionen ins linke
Fenster (anzeigen eines Punkt-Symbols)
Bei Bedarf können Sie bereits selektierte
Elemente wieder deselektieren, indem Sie
nochmal einen Bereich aufziehen, jedoch zusätzlich
die Taste
CTRL gedrückt halten
Gewählte Bearbeitungspositionen in den
Zwischenspeicher der TNC speichern, um diese
dann anschließend als Positioniersatz mit Zyklus-
Aufruf in einem Klartext-Dialog-Programm
einfügen zu können, oder
Gewählte Bearbeitungspositionen in eine
Punkte-Datei speichen: Die TNC zeigt ein
Überblendfenster, in dem Sie das Zielverzeichnis
und einen beliebigen Dateinamen eingeben
können. Grundeinstellung: Name der DXF-Datei.
Wenn der Name der DXF-Datei Umlaute oder
Leerstellen enthält, dann ersetzt die TNC diese
Zeichen durch einen Unterstrich. Alternativ
können Sie auch den Datei-Typ wählen: Punkte-
Tabelle (
.PNT), Mustergenerator-Tabelle (.HP)
oder Klartext-Dialog-Programm (
.H). Wenn Sie
die Bearbeitungspositionen in ein Klartext-Dialog-
Programm speichern, dann erzeugt die TNC
für jede Bearbeitungsposition einen separaten
Linearsatz mit Zyklusaufruf (
L X... Y... M99).
Dieses Programm können Sie auch auf alte TNC-
Steuerungen übertragenund dort abarbeiten.
Eingabe bestätigen: Die TNC speichert das Kontur-
Programm in dem Verzeichnis, in dem auch die
DXF-Datei gespeichert ist
Wenn Sie noch weitere Bearbeitungspositionen
wählen wollen um diese in einer anderen Datei
zu speichern: Icon gewählte Elemente aufheben
drücken und wie zuvor beschrieben wählen
