Programmieren: Datenübernahme aus DXF-Dateien oder Klartext-
Konturen
7.1 DXF-Dateien verarbeiten (Software-Option)
7
254
TNC 320 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2014

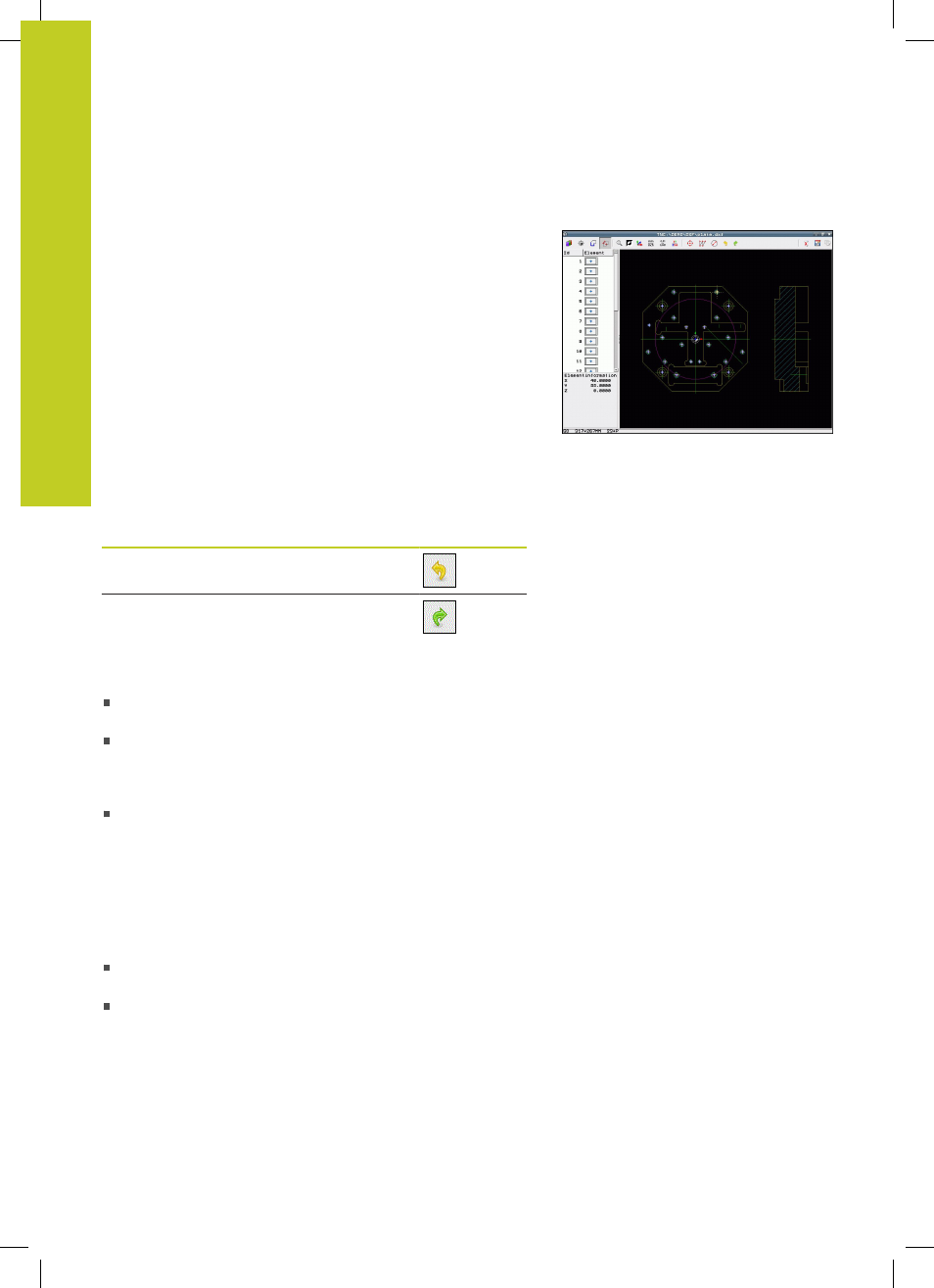

Elementinformationen
Die TNC zeigt im Bildschirm links unten die Koordinaten der
Bearbeitungsposition an, die Sie zuletzt im linken oder rechten
Fenster per Maus-Klick gewählt haben.
Aktionen rückgängig machen
Sie können die letzten vier Aktionen, die Sie im Modus zum
Selektieren von Bearbeitungspositionen durchgeführt haben,
rückgängig machen. Hierfür stehen folgende Icons zur Verfügung:
Funktion Icon
Zuletzt durchgeführte Aktion rückgängig
machen
Zuletzt durchgeführte Aktion wiederholen
Maus-Funktionen
Vergrößern und verkleinern können Sie mit der Maus wie folgt:
Zoombereich festlegen durch Aufziehen mit gedrückter linker
Maustaste
Wenn Sie eine Maus mit Rad verwenden, dann können
Sie durch Drehen des Rades Ein- und Auszoomen. Das
Zoomzentrum liegt an der Stelle, an der sich der Maus-Zeiger
gerade befindet
Durch Einfachklick auf das Lupen-Icon oder durch Doppelklick
mit der rechten Maus-Taste setzen die Ansicht wieder in die
Grundstellung zurück
Die aktuelle Ansicht können sie durch gedrückt halten der mittleren
Maus-Taste verschieben.
Bei aktivem Modus 3D können Sie durch gedrückt halten der
rechten Maus-Taste die Ansicht drehen und neigen.
Gewählte Positionen abwählen:
Ziehen Sie bei gedrückter STRG-Taste mit der linken Maustaste
einen Bereich auf, um mehrere Positionen wieder abzuwählen
Klicken Sie bei gedrückter STRG-Taste mit der linken Maustaste
markierte Positionen an, um einzelne Positionen wieder
abzuwählen
