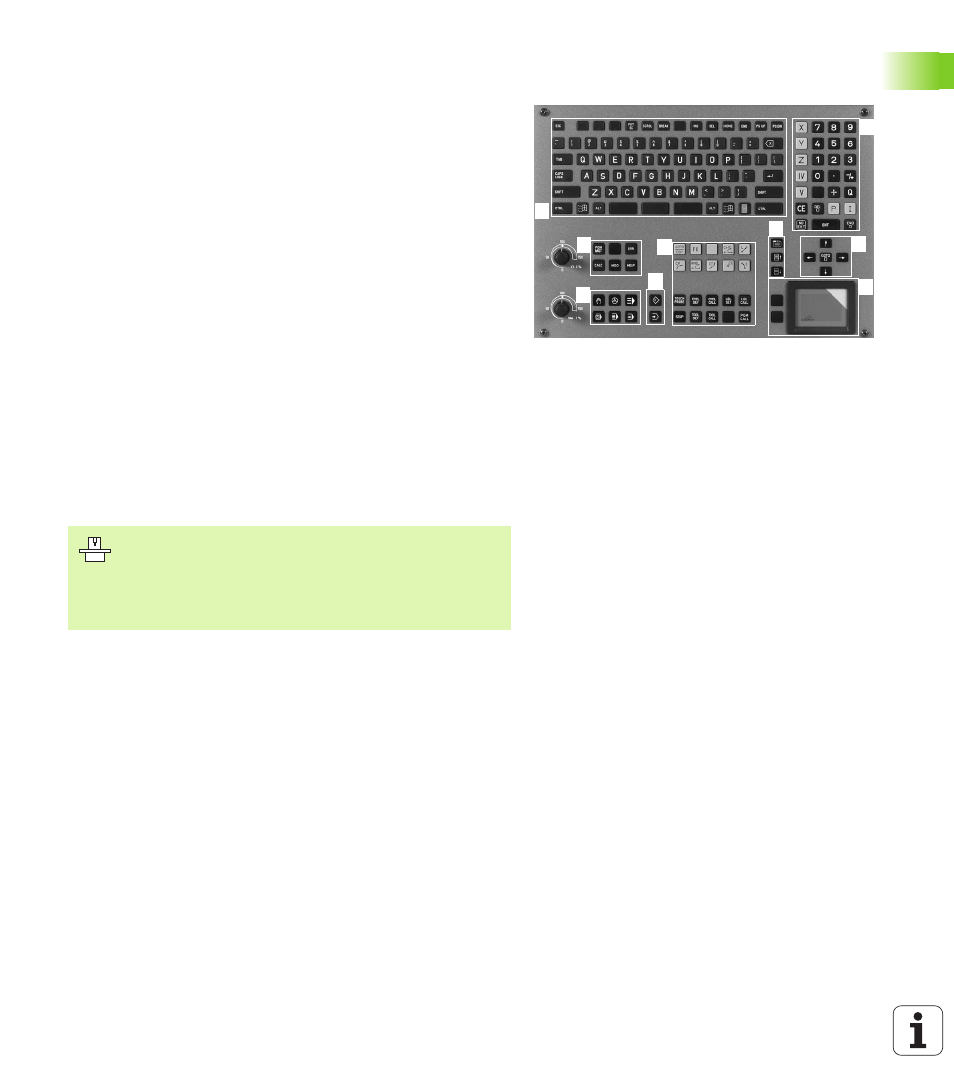

Die TNC wird mit dem Bedienfeld TE 530 geliefert. Die Abbildung
rechts oben zeigt die Bedienelemente des Bedienfeldes TE 530, die
Abbildung rechts Mitte zeigt die Bedienelemente des Bedienfeldes
TE 530:
Die Funktionen der einzelnen Tasten sind auf der ersten Umschlags-
seite zusammengefasst.
1 Alpha-Tastatur für Texteingaben, Dateinamen und DIN/ISO-Pro-
grammierungen.
Zwei-Prozessor-Version: Zusätzliche Tasten zur Windows-Bedie-
nung
2 „ Datei-Verwaltung
„ Taschenrechner
„ MOD-Funktion
„ HELP-Funktion
3 Programmier-Betriebsarten
4 Maschinen-Betriebsarten
5 Eröffnen der Programmier-Dialoge
6 Pfeil-Tasten und Sprunganweisung GOTO
7 Zahleneingabe und Achswahl
8 Mausepad: Nur für die Bedienung der Zwei-Prozessor-Version,
von Softkeys und von smarT.NC
9 smarT.NC-Navigationstasten
Manche Maschinenhersteller verwenden nicht das Stan-
dard-Bedienfeld von HEIDENHAIN. Beachten Sie in die-
sen Fällen das Maschinenhandbuch.
Externe Tasten, wie z.B. NC-START oder NC-STOP, sind
ebenfalls im Maschinenhandbuch beschrieben.
