Eingabeparameter – HEIDENHAIN iTNC 530 (340 49x-01) Benutzerhandbuch
Seite 459
HEIDENHAIN iTNC 530
459
9.2 Bearbeit
ungsebene über Raumwink
el definier
en: PLANE
S
P
A
TIAL
Eingabeparameter
8

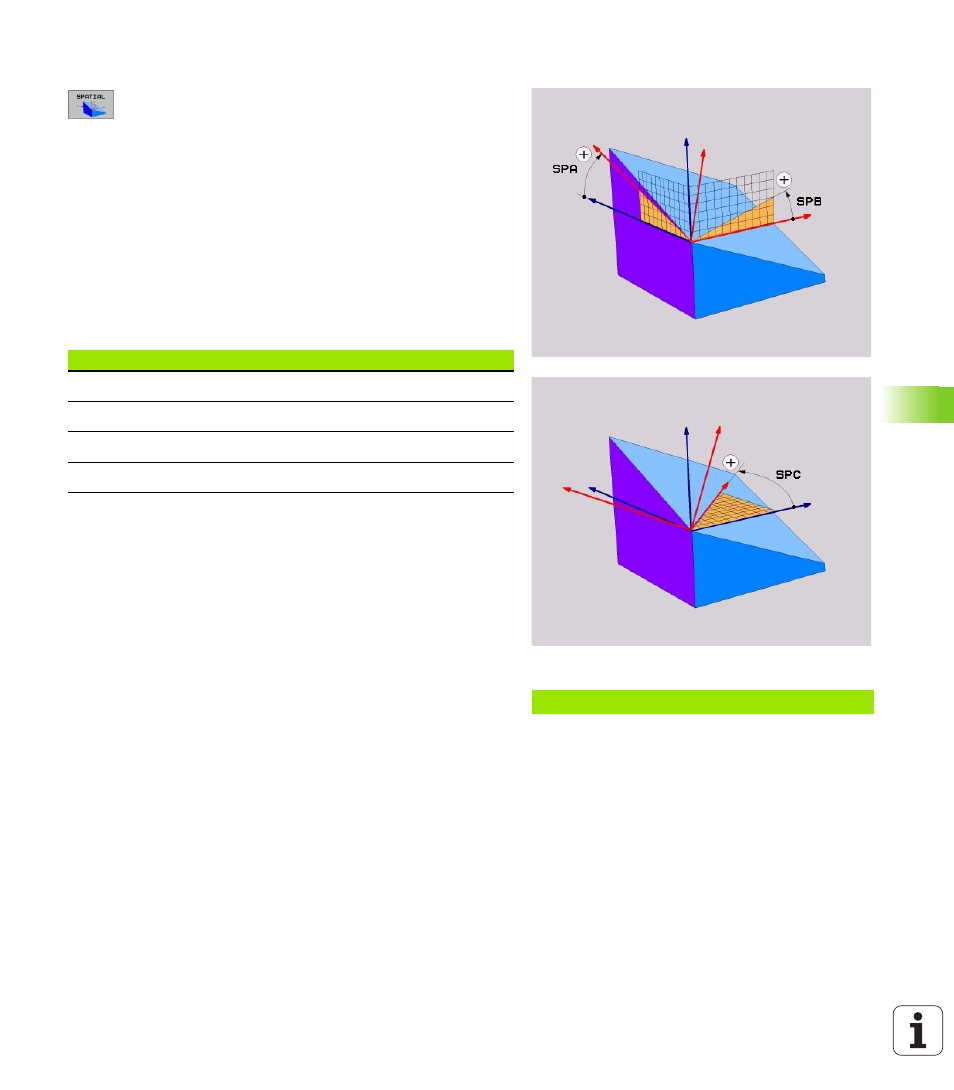

Raumwinkel A?
: Drehwinkel SPA um die maschinen-
feste Achse X (siehe Bild rechts oben). Eingabebe-
reich von -359.9999° bis +359.9999°
8
Raumwinkel B?
: Drehwinkel SPB um die maschinen-
feste Achse Y (siehe Bild rechts oben). Eingabebe-
reich von -359.9999° bis +359.9999°
8
Raumwinkel C?
: Drehwinkel SPC um die maschinen-
feste Achse Z (siehe Bild rechts Mitte). Eingabebe-
reich von -359.9999° bis +359.9999°
8
Weiter mit den Positioniereigenschaften (siehe „Posi-
tionierverhalten der PLANE-Funktion festlegen” auf
Seite 470)
Verwendete Abkürzungen
Beispiel: NC-Satz
5 PLANE SPATIAL SPA+27 SPB+0 SPC+45 .....
Abkürzung
Bedeutung
SPATIAL
Engl. spatial = räumlich
SPA
spatial A: Drehung um X-Achse
SPB
spatial B: Drehung um Y-Achse
SPC
spatial C: Drehung um Z-Achse
