Programmieren: Mehrachs-Bearbeitung
11.3 Sturzfräsen in der geschwenkten Ebene (Software-Option 2)
11
376
TNC 620 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2013
11.3 Sturzfräsen in der geschwenkten
Ebene (Software-Option 2)
Funktion
In Verbindung mit den neuen
PLANE-Funktionen und M128 können
Sie in einer geschwenkten Bearbeitungsebene
sturzfräsen. Hierfür
stehen zwei Definitionsmöglichkeiten zur Verfügung:
Sturzfräsen durch inkrementales Verfahren einer Drehachse
Sturzfräsen über Normalenvektoren
Sturzfräsen in der geschwenkten Ebene funktioniert
nur mit Radiusfräsern. Bei 45°-Schwenkköpfen/
Schwenktischen, können Sie den Sturzwinkel
auch als Raumwinkel definieren. Verwenden Sie
dazu
FUNCTION TCPM, siehe "FUNCTION TCPM
(Software-Option 2)", Seite 386.

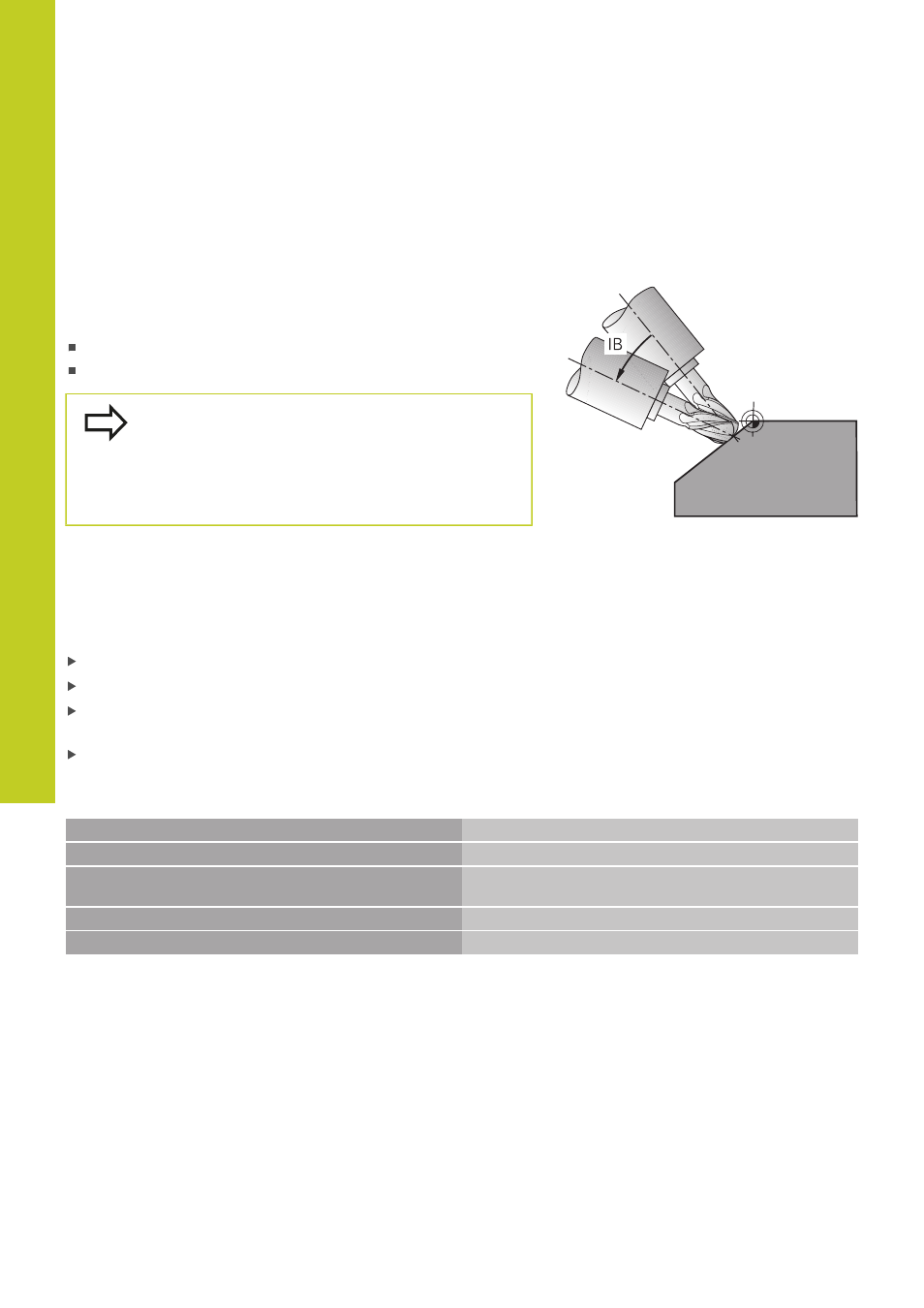

Sturzfräsen durch inkrementales Verfahren einer
Drehachse
Werkzeug freifahren
M128 aktivieren
Beliebige PLANE-Funktion definieren, Positionierverhalten
beachten
Über einen Geraden-Satz den gewünschten Sturzwinkel in der
entsprechenden Achse inkremental verfahren
NC-Beispielsätze
...
12 L Z+50 R0 FMAX M128
Auf sichere Höhe positionieren, M128 aktivieren
13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE ABST50
F1000
PLANE-Funktion definieren und aktivieren
14 L IB-17 F1000 Sturzwinkel einstellen
...
Bearbeitung in der geschwenkten Ebene definieren
