4 – 20 HEIDENHAIN Service-Handbuch Datenschnittstellen
4.2 Übersicht V.11/RS-422
4.3 Übersicht Ethernet
4.4 Pläne V.24/RS-232-C

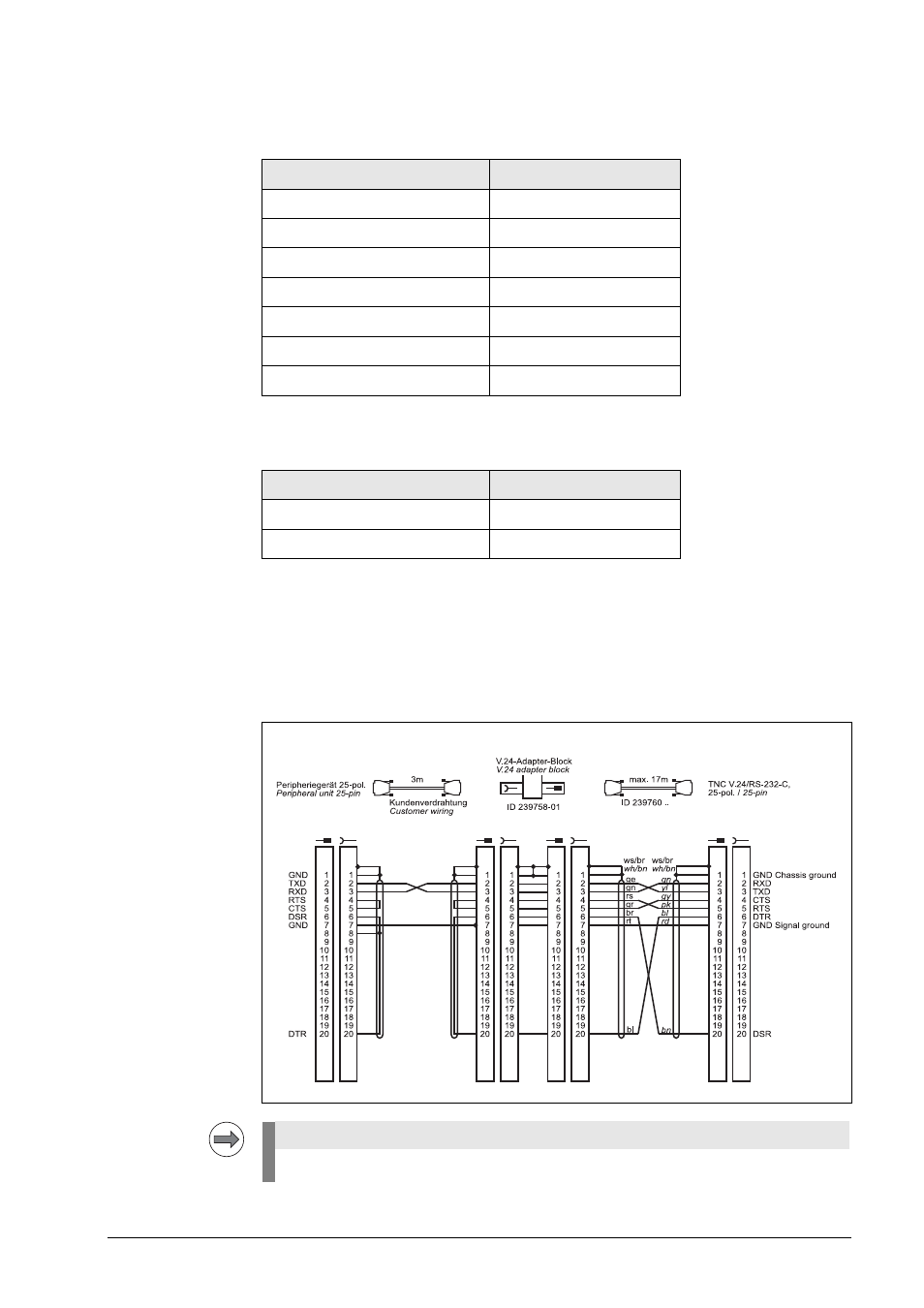

Plan Nr. 1
V.24/RS-232-C mit Adapterblock für Softwarehandshake,
TNC 25-pol. / Peripheriegerät 25-pol.
Steuerungstyp Anschlussplan
TNC 406 16
TNC 407 16
TNC 415/B 16
TNC 425 16
TNC 426 16
TNC 430 16
Umsetzer V.11 -> V.24 17
Steuerungstyp Anschlussplan
TNC 426 Kapitel 7.2
TNC 430 Kapitel 7.2
Hinweis
Mit dieser Verdrahtung ist nur Übertragungsstopp mit DC3 (Softwarehandshake) möglich!
