Juni 2011 4 – 21
Die RS-232-C-/V.24-Datenschnittstelle hat an der Logikeinheit und am V.24-Adapterblock
unterschiedliche Steckerbelegungen.

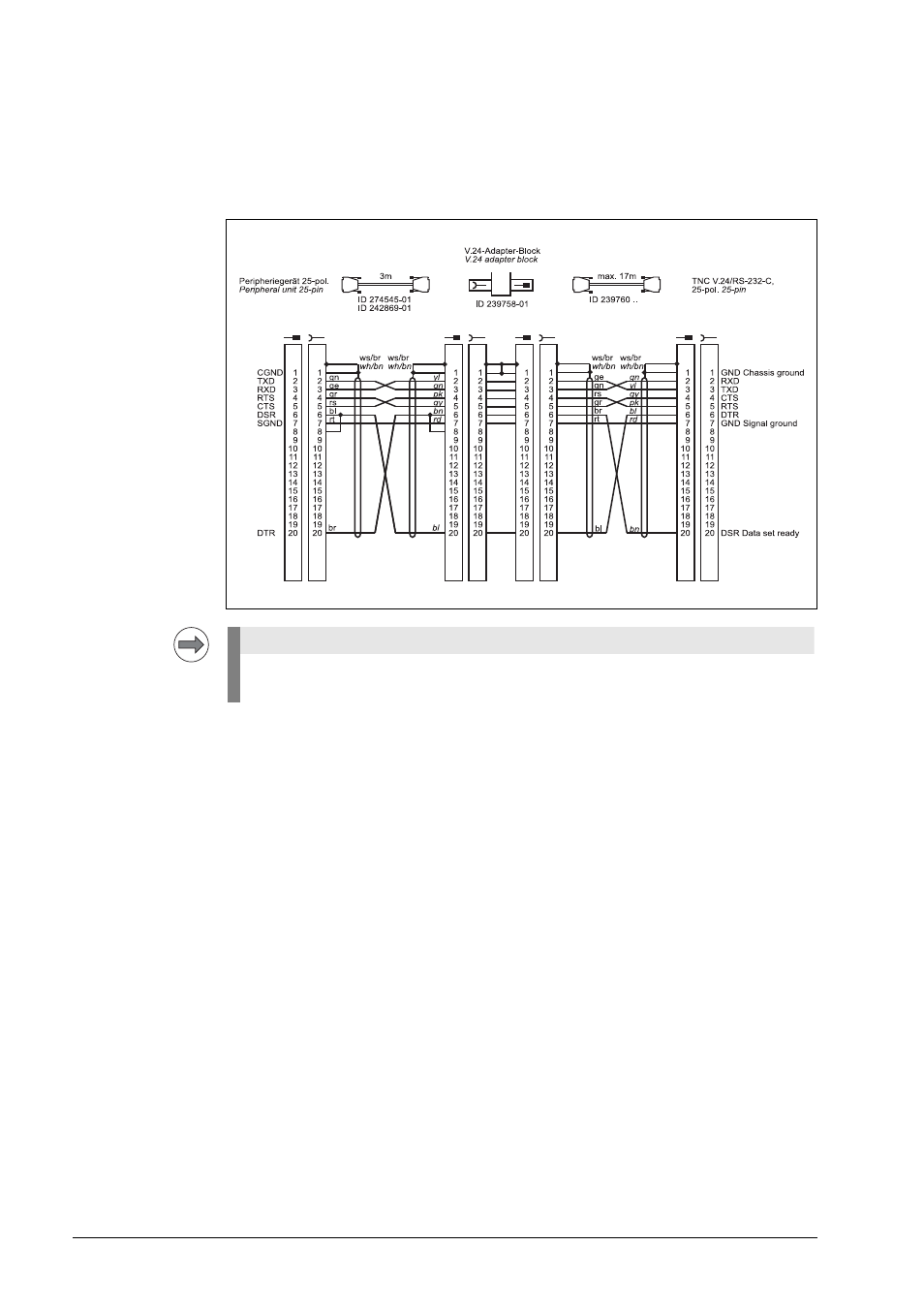

Plan Nr. 2
V.24/RS-232-C mit Adapterblock für Hardwarehandshake,
TNC 25-pol. / Peripheriegerät 25-pol.
Hinweis
Sollte Ihr Peripherie-Gerät eine andere als die obengenannte Steckerbelegung haben,
so kann das HEIDENHAIN-Verbindungskabel nicht verwendet werden.
