7 – 66 HEIDENHAIN Service-Handbuch Datenschnittstellen

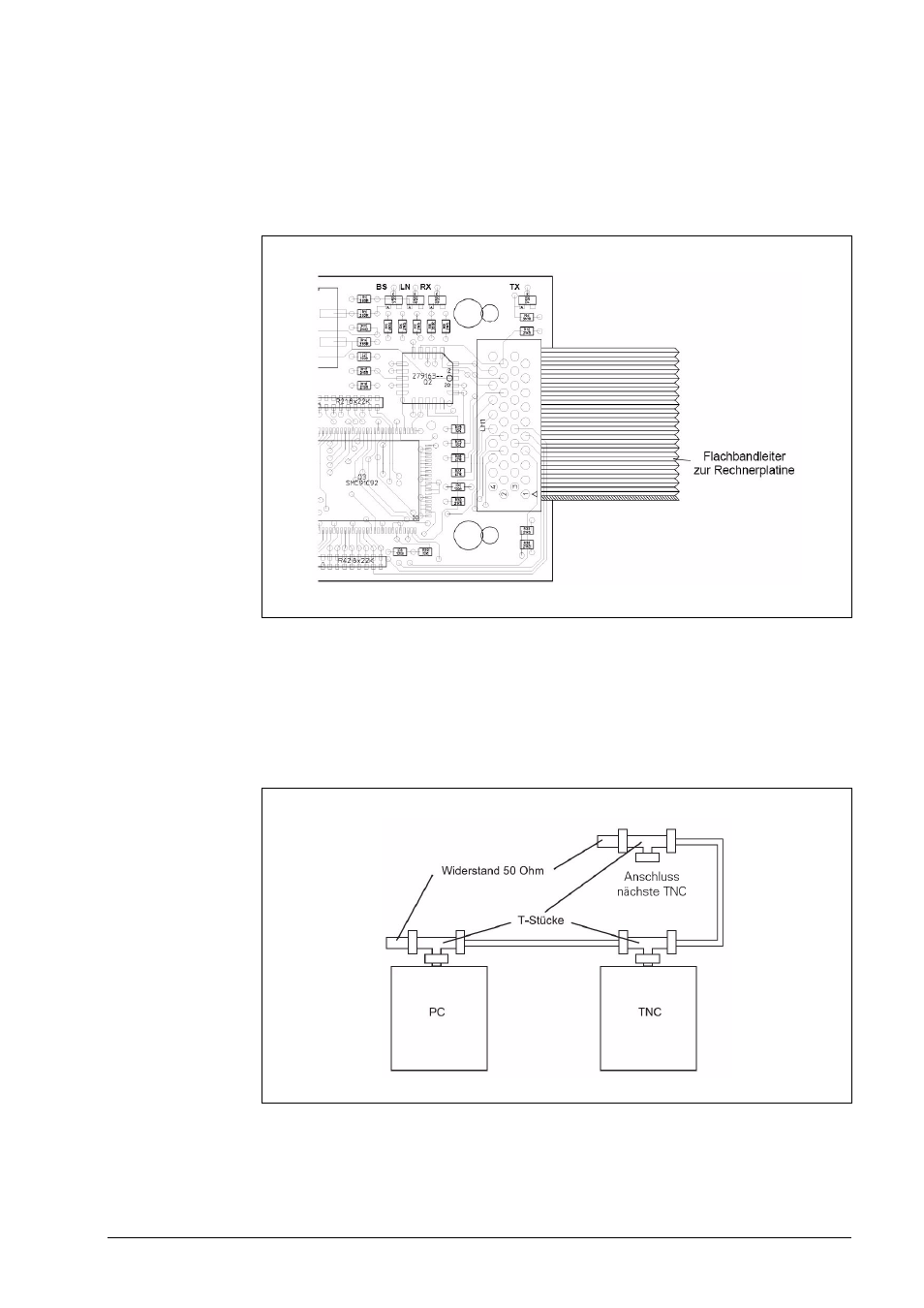

Funktion der grünen LEDs auf der ETHERNET-Platine.
BS (D1), Bus-Select: Zugriff auf Ethernet-Controller durch CPU der TNC.
Diese LED muss beim Hochlaufen der Steuerung blinken!
LN (D2), Link: Link-Signal vom Server empfangen.
RX (D3), Received: Daten werden empfangen.
TX (D4), Transmitted: Daten werden gesendet.
7.2 Ethernet-Hardwareanschluss
X26, 10Base2
Die maximale Leitungslänge beträgt 185 m.
Bei längerer Leitungslänge muss ein zusätzlicher Verstärker verwendet werden.
Der Mindestabstand zwischen zwei T-Stücken beträgt 0.5 m.
Die Anzahl der T-Stücke ist auf maximal 30 Stück begrenzt.
Nicht verwendete Leitungsenden müssen mit 50 Ohm-Widerständen abgeschlossen werden.
