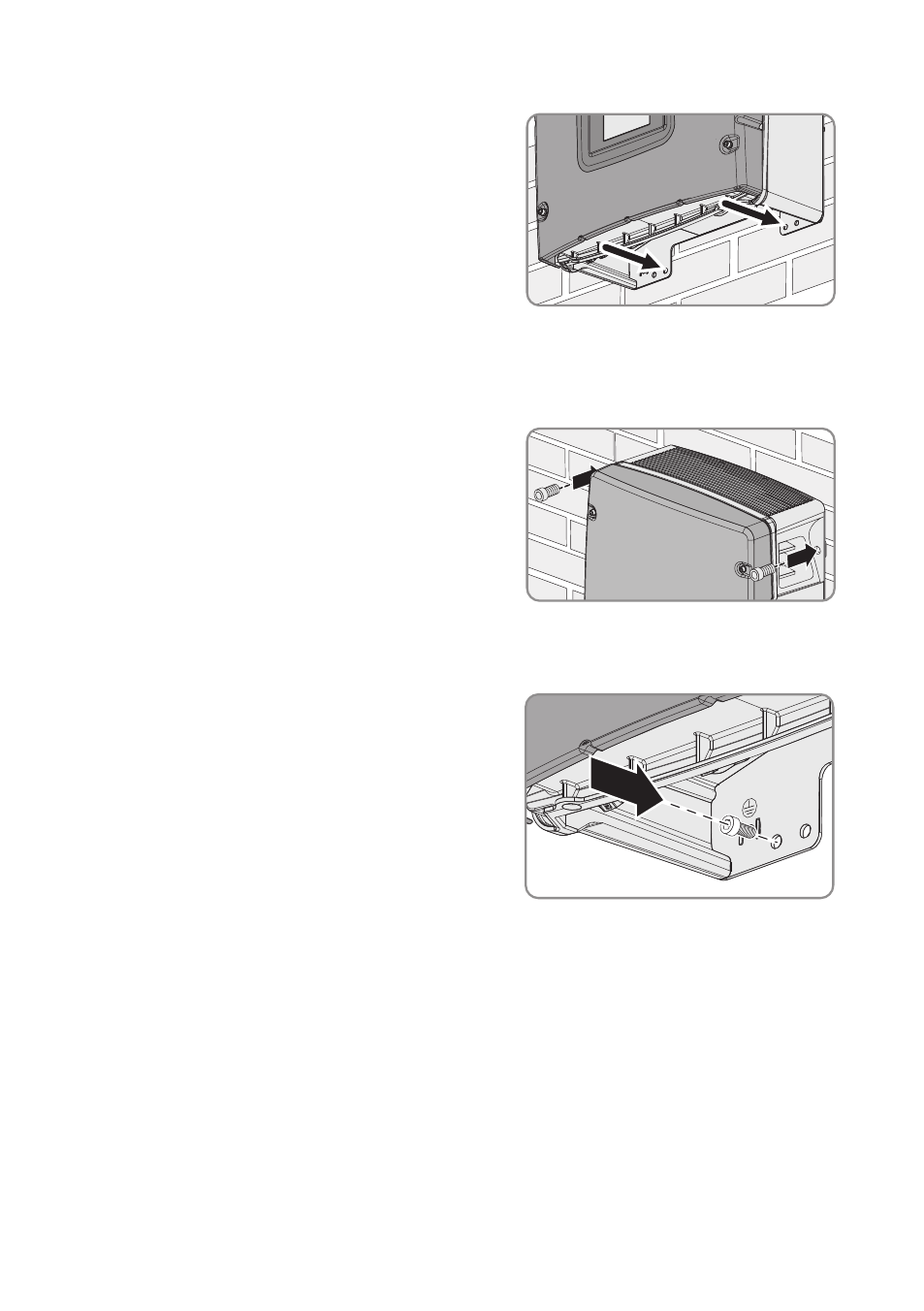

• Das Bohrloch links oder rechts markieren.
Wenn Sie den Wechselrichter mit 2
Sicherheitsschrauben sichern möchten,
jeweils ein Bohrloch links und rechts
markieren.
• Den Wechselrichter senkrecht nach oben von der Wandhalterung nehmen.
• Das Loch oder beide Löcher für die Befestigung der Sicherheitsschraube bohren und den
Dübel oder die Dübel hineinstecken.
7. Den Wechselrichter in die Wandhalterung einhängen.
8. Den Wechselrichter auf beiden Seiten mit den
M6x8 Schrauben und einem Innensechskant-
Schlüssel (SW 5) an der Wandhalterung
sichern. Dabei Schrauben nur handfest
anziehen.
9. Griffmulden mit den Lüftungsgittern verschließen. Dabei auf richtige Zuordnung achten. Jedes
Lüftungsgitter ist an der Innenseite einer Gehäuseseite zugeordnet: linke Seite links/left und
rechte Seite rechts/right.
10. Wenn die Löcher zur Befestigung der
Sicherheitsschraube vorgebohrt sind, den
Wechselrichter mit mindestens 1
Sicherheitsschraube durch das vorgebohrte Loch
sichern.
11. Sicherstellen, dass der Wechselrichter fest sitzt.
