6.2 Übersicht des Anschlussbereichs
6.2.1 Unteransicht

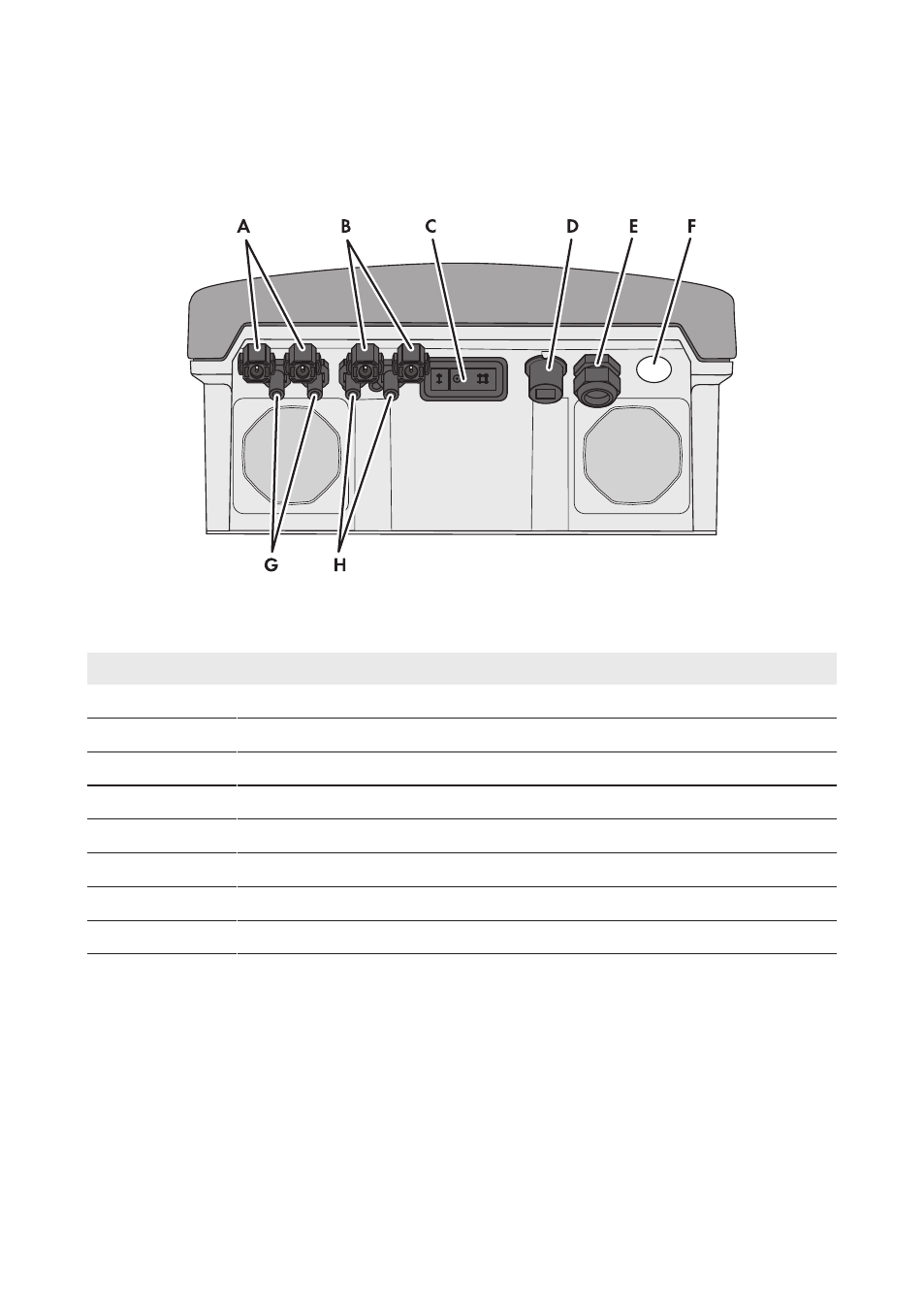

Abbildung 6: Anschlussbereiche und Gehäuseöffnungen an der Unterseite des Wechselrichters
Position
Bezeichnung
A
Positive DC-Steckverbinder, Eingang A für positive DC-Kabel
B
Positive DC-Steckverbinder, Eingang B für positive DC-Kabel
C
Buchse für den ESS
D
Buchse mit Blindstopfen für Netzwerkanschluss
E
Kabelverschraubung M25 mit Blindstopfen für die Datenkabel
F
Gehäuseöffnung für das AC-Kabel
G
Negative DC-Steckverbinder, Eingang A für negative DC-Kabel
H
Negative DC-Steckverbinder, Eingang B für negative DC-Kabel
6 Elektrischer Anschluss
SMA Solar Technology AG
Betriebsanleitung
25
STP5-10TL-20-BE-de-13
